Рис. 4

КЛАССИФИКАЦИЯ ЛАЗЕРОВ И ИХ ХАРАКТЕРИСТИКИ.

Приведенная ниже классификация лазеров не претен­дует на полноту и законченность, что объясняется зада­чами, которые стояли перед автором реферата, – дать лишь общие представления о принципе работы и применении лазеров.

Принято различать два типа лазеров: усилители и генераторы. На выходе усилителя появляется лазер­ное излучение, когда на его вход (а сам он уже находит­ся в возбужденном состоянии) поступает незначительный сигнал на частоте перехода. Именно этот сигнал стиму­лирует возбужденные частицы к отдаче энергии. Проис­ходит лавинообразное усиление. Таким образом – на входе слабое излучение, на выходе – усиленное.

С генератором дело обстоит иначе. На его вход излучение на частоте перехода уже не подают, а возбуж­дают и, более того, перевозбуждают активное вещество. Причем если активное вещество находится в перевозбуждённом состоянии, то существенно растет вероятность самопроизвольного перехода одной или нескольких час­тиц с верхнего уровня на нижний. Это приводит к воз­никновению стимулированного излучения.

Второй подход к классификации лазеров связан с фи­зическим состоянием активного вещества. С этой точки зрения лазеры бывают твёрдотельными (например, рубиновый, стеклянный или сапфировый), газовыми (например, гелий-неоновый, аргоновый и т. п.), жидкостными, если в качестве активного вещества исполь­зуется полупроводниковый переход, то лазер называют полупроводниковым.

Третий подход к классификации связан со способом возбуждения активного вещества. Различают следующие лазеры: с возбуждением за счет оптического излучения, с возбуждением потоком электронов, с возбуждением солнечной энергией, с возбуждением за счет энергии взрывающихся проволочек, с возбуждением химической энергией, с возбуждением с помощью ядерного излуче­ния (последние привлекают сейчас пристальное внима­ние зарубежных военных специалистов). Различают так­же лазеры по характеру излучаемой энергии и ее спектральному составу. Если энергия излучается импульсно, то говорят об импульсныx лазерах, если непрерывно, то лазер называют лазером с непрерывным излу­чением. Есть лазеры и со смешанным режимом рабо­ты, например полупроводниковые. Если излучение лазе­ра сосредоточено в узком интервале длин волн, то лазер называют монохроматичным, если в широком интервале, то говорят о широкополосном лазере.

Еще один вид классификации основан на использова­нии понятия выходной мощности. Лазеры, у которых не­прерывная (средняя) выходная мощность более 10⁶ Вт, называют высокомощными. При выходной мощнос­ти в диапазоне 10⁵…10³ Вт имеем лазеры средней мощ­ности. Если же выходная мощность менее 10^-3 Вт, то говорят о маломощных лазерах.

В

Одной из характеристик лазеров является длина волны излучаемой энергии. Диапазон волн лазерного излучения простирается от рентгеновского участка до дальнего инфракрасного, т.е. от 10^-3 до 10² мкм. За об­ластью 100 мкм лежит,

зависимости от конструкции открытого зеркального резонатора различают лазеры с постоянной доброт­ностью и ла­зеры с модулированной добротностью – у такого лазера одно из зеркал может быть размещено, в частности, на оси электродвигателя, который вращает это зеркало. В данном случае добротность резонатора периодически меняется от нулевого до максимального значения. Такой лазер называют лазером с Q-модуляцией.

Твердотелые лазеры

Полупроводниковые л.

Газовые л. Электронные

Химические л. генераторы

Эксимерные л.

0,1 1,0 10 100 1000 10000 100000 мкм Рис. 5

образно говоря, «целина». Но она простирается только до миллиметрового участка, который осваивается радистами. Этот неосвоенный участок непре­рывно сужается, и есть надежда, что его освоение завер­шится в ближайшее время. Доля, приходящаяся на раз­личные типы генераторов, неодинакова (рис. 5). Наибо­лее широкий диапазон у газовых квантовых генераторов.

Другой важной характеристикой лазеров является энергия импульса. Она измеряется в джоулях к наибольшей величины достигает у твердотельных гене­раторов – порядка 10³ Дж. Третьей характеристикой яв­ляется мощность. Энергия в единицу времени и дает мощность. Газовые генераторы, которые излучают не­прерывно, имеют мощность от 10^-3 до 10² Вт. Милливаттную мощность имеют генераторы, использую­щие в качестве активной среды гелий-неоновую смесь. Мощность порядка 100 Вт имеют генераторы на CO₂. С твердотельными генераторами разговор о мощности имеет особый смысл. К примеру, если взять излучаемую энергию в 1 Дж, сосредоточенную в интервале времени в одну секунду, то мощность составит 1 Вт. Но длитель­ность излучения генератора на рубине составляет 10^-4 с, следовательно, мощность составляет 10 000 Вт, т.е. 10 кВт. Если же длительность импульса уменьшена с помощью оптического затвора до 10^-6 с, мощность состав­ляет 10⁶ Вт, т.е. мегаватт. Это не предел! Можно увеличить энергию в импульсе до 10³ Дж и сократить его длительность до 10^-9 с и тогда мощность достигнет 10¹² Вт. А это очень большая мощность. Известно, что когда на металл приходится интенсивность луча, дости­гающая 10⁵ Вт/см², то начинается плавление металла, при интенсивности 10⁷ Вт/см² – кипение металла, а при 10⁹ Вт/см² лазерное излучение начинает сильно ионизировать пары вещества, превращая их в плазму.

Еще одной важной характеристикой лазера является расходимость лазерного луча. Наиболее узкий луч имеют газовые лазеры. Он составляет величину в не­сколько угловых минут. Расходимость луча твердотель­ных лазеров около 1...3 угловых градусов. Полупровод­никовые лазеры имеют лепестковый раскрыв излучения: в одной плоскости около одного градуса, в другой – около 10...15 угловых градусов.

Следующей важной характеристикой лазера является диапазон длин волн, в котором сосредоточено из­лучение, т.е. монохроматичность. У газовых лазеров монохроматичность очень высокая, она составляет 10^-10, т.е. значительно выше, чем у газоразрядных ламп, кото­рые раньше использовались как стандарты частоты. Твердотельные лазеры и особенно полупроводниковые имеют в своем излучении значительный диапазон частот, т. е. не отличаются высокой монохроматичностью.

Очень важной характеристикой лазеров является коэффициент полезного действия. У твердо­тельных он составляет от 1 до 3,5%, у газовых 1...15%, у полупроводниковых 40...60%. Вместе с тем принима­ются всяческие меры для повышения кпд лазеров, ибо низкий кпд приводит к необходимости охлаждения ла­зеров до температуры 4...77 К, а это сразу усложняет конструкцию аппаратуры.

ТВЕРДОТЕЛЬНЫЙ ЛАЗЕР

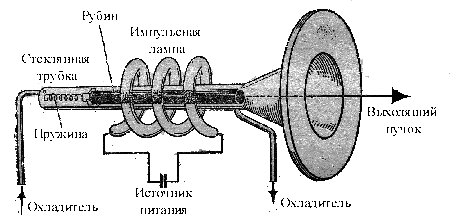

Функцио­нальная схема такого лазера приведена на рис. 6. Он состоит из пяти блоков: излучающей головки, блока кон­денсаторов, выпрямительного блока, блока поджига, пульта управления. Излучающая головка преобразует электрическую энергию сначала в световую, а затем и в монохроматическое лазерное излучение. Блок кон­денсаторов обеспечивает накопление энергии, а выпря­мительный блок служит для преобразования переменного тока в постоянный, которым и заряжаются конденса­торы. Блок поджига вырабатывает очень высокое напря­жение, которым осуществляется первоначальный пробой газа в лампах-вспышках. Поскольку первый лазер был сделан при использовании в качестве активного вещест­ва рубинового стержня, то рассмотрим его устрой­ство. Излучающая головка рубинового лазера состояла из держателя рубина, осевой втулки, двух ламп накачки и цилиндрического рефлектора. Держатели рубина смен­ные и предназначены под рубиновые стержни различных размеров и диаметров.

Используемый в приборе рубин представлял собой окись алюминия, в которой часть атомов алюминия заме­щена атомами хрома. Количеством хрома определяется цвет рубина, так, бледно-розовый рубин содержит 0,05% хрома, красный – 0,5%. Производят такой искусственный рубин следующим образом. В печах при высокой темпе­ратуре выращивают заготовки, называемые булями. Булям придают форму стержня. Торцевые поверхности стержня обрабатывают с высокой точностью и затем полируют. При обработке торцевых поверхностей их де­лают параллельными с точностью около 9...19 угловых секунд и покрывают серебряным или диэлектрическим слоем с высоким коэффициентом отражения. Чистота поверхности соответствует 12-му классу. Этот стержень помещают между двумя лампами-вспышками, которые, в свою очередь, находятся в цилиндрическом рефлекторе. Таким образом осуществляется распределение светового потока от ламп-вспышек на рубиновом стержне. Внут­ренняя поверхность рефлектора покрыта окисью магния, имеющей коэффициент отражения 0,9 – это обеспечивает увеличение кпд излучающей головки.

Блок

поджига

Излучающая Пульт

головка управления

Блок Выпрямительный

конденсаторов блок

Рис. 6. Функциональная схема оптического генератора.

ГАЗОВЫЙ ЛАЗЕР

Для таких лазеров в качестве активного вещества ис­пользуют либо смесь газов, либо вещество, находящееся в парообразном состоянии. Газовая среда облегчает полу­чение непрерывного стимулированного излучения, по­скольку для перевода вещества в возбужденное состояние требуется меньшая энергия. Впервые в качестве активного вещества применялась смесь гелия и неона. Атом гелия в процессе газового разряда возбуждается электронами тока и переходит с основного уровня 1 на уровень 2. При столкновении атомов гелия с атомами неона последние также возбуждаются и совершают пере­ход на один из четырех верхних подуровней (рис. 7). В связи с тем, что перераспределение энергии при столк­новении двух частиц происходит с минимальным изме­нением общей внутренней энергии, то атомы неона пере­ходят в основном именно па уровень 2, а не на уровень 3 или 4. Вследствие этого создается перенаселенность верхнего уровня 2. При переходе атомов неона с уровня 2 на один из подуровней 3 и с уровня 3 на уровень 4 про­исходит излучение. Поскольку уровень 2 состоит из че­тырех, а уровень 3 – из десяти подуровней, то теоретиче­ски имеются более тридцати возможных переходов. Однако только пять переходов дают стимулированное излучение, которое сосредоточено на длинах волн: 1,118; 1,153; 1,160; 1,199; 1,207 мкм.

E, э-В

He⁺ Ne⁺

25

20 2

19 3

4

He Ne

0 1 1

Рис. 7. Схема энергетических уровней гелий-неоновой смеси.

ЖИДКОСТНЫЙ ЛАЗЕР.

В этих лазерах рабочей средой служат жидкие диэле­ктрики с примесными рабочими атомами. Оказалось, что, растворяя редкоземельные элементы в некоторых жид­костях. можно получить структуру энергетических уровней, очень сходную со структурой уровней примесных атомов в твердых диэлектриках. Поэтому принцип работы жидкостных лазеров тот же, что и твердотельных. Преимущества жидкостных лазеров очевидны: во-первых. не нужно ни варить стекло высокого качества, ни растить були для кристаллов. Во-вторых, жидкостью можно за­полнять любой объем, а это облегчает охлаждение ак­тивного вещества путем циркуляции самой жидкости в приборе.

Разработан метод получения жидких активных ве­ществ с примесями гадолиния, неодима и самария. При экспериментах по получению стимулированного излуче­ния жидкое вещество помещали в резонатор со сфери­ческими зеркалами, подобный тем, которые использу­ют в газовых лазерах. Если лазер работал в импульсном режиме, то в специальном охлаждении жидкого вещества не было необходимости. Если же прибор работал в не­прерывном режиме, то активное вещество заставляли циркулировать по охлаждающей и рабочей системам.

Был создан и исследован жидкостный лазер с актив­ным веществом, которое излучало в диапазоне 0,5...0,58 мкм (зеленая часть спектра). Это излучение хорошо проникает в воду на большие глубины, поэтому такие генераторы представляют интерес для создания подвод­ных локаторов.

ПОЛУПРОВОДНИКОВЫЙ ЛАЗЕР.

В создании полупроводникового лазера приоритет принадлежит советским ученым.

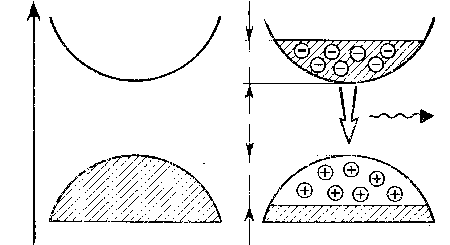

Принцип работы полупроводникового лазера может быть объяснен следующим образом. Согласно квантовой теории электроны в полупроводнике могут занимать две широкие энергетические полосы (рис. 8). Нижняя пред­ставляет собой валентную зону, а верхняя – зону прово­димости. В нормальном чистом полупроводнике при низкой температуре все электроны связаны и занимают энергетический уровень, расположенный в пределах валентной зоны. Если на полупроводник подействовать электрическим током или световыми импульсами, то часть электронов перейдет в зону проводимости. В ре­зультате перехода в валентной зоне окажутся свободные места, которые в физике называют «дырками». Эти дыр­ки играют роль положительного заряда. Произойдёт перераспределение электронов между уровнями валентной зоны и зоны проводимости, и можно говорить, в определенном смысле, о перенаселенности верхней энергетической зоны.

E

Зоны

Проводимости Е-заполнение

Электроны
