НГТУ

Нижегородский Государственный Технический Университет.

Лабораторная работа по физике №2-28.

Экспериментальные исследования электромагнитной индукции.

Выполнил студент

Группы 99 – ЭТУ

Наумов Антон Николаевич

Проверил:

Н. Новгород 2000г.

Цель работы: экспериментальное исследование зависимости ЭДС индукции от ориентации контура в магнитном поле, измерение взаимной индуктивности двух индуктивно связанных катушек, индуктивности одной из них, исследование зависимости поля от времени в RL-цепи при переходных процессах.

Теоретическая часть.

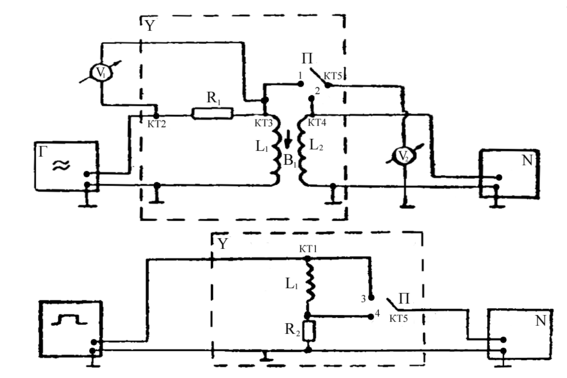

Схема экспериментальной установки.

Опыт 1. Исследование электромагнитной индукции, взаимоиндукции, самоиндукции.

f=200 Гц, U=8 В - на генераторе, U_v1 = 8 В - эффективное.

(угол между катушками)=0.

Снимаем значения с L₁ и L₂:

U (L₁)=0,19 В, U (L₂)=0,04 В, на осциллографе получаем:

Развертка 2 мс/см.

U_m=

Гц.

Опыт 2. Исследование зависимости ЭДС индукции (взаимоиндукции) от частоты (скорости) изменения магнитного поля.

F[200, 2000] Гц; f=200 Гц; U_эффект=8 В.

;

f,Гц	200	400	600	800	1000	1200	1400	1600	1800	2000
2,B	0,04	0,10	0,15	0,20	0,27	0,32	0,37	0,43	0,49	0,54

₂₁(f=400 Гц)= ;

Расчет погрешности:

Опыт 3. Исследование зависимости ЭДС индукции от ориентации контура в магнитном поле.

f=2000 Гц; [0;180];  = 15;

	0	15	30	45	60	75	90	105	120	135	150	165	180
2(ЭФ),В	0,55	0,51	0,43	0,33	0,23	0,08	0	0,08	0,20	0,30	0,42	0,50	0,55
2(ТЕОР),В	0,49	0,47	0,42	0,35	0,24	0,12	0	-0,12	-0,24	-0,35	-0,42	-0,47	-0,49

Опыт 4. Исследование зависимости ЭДС самоиндукции от частоты синусоидального сигнала.

f[500;2000] Гц; f=250 Гц, R₁=16000 Ом.

Расчет погрешностей:

Опыт 5. Исследование переходных процессов в LR - цепи.

_U=1 мс, f=100 Гц, U₀=3 B.

Вывод: Экспериментально исследовали зависимость ЭДС индукции от ориентации контура в магнитном поле, измерили взаимную индуктивность двух индуктивно связанных катушек и нашли индуктивность одной из них. Исследовали зависимость тока от времени в LR-цепи при переходных процессах.

5
