Вопреки различным оптимистичным прогнозам про­стейшие фотоэлектрические генераторы по КПД пока еще не превосходят системы на основе механических тепловых машин и термоионных преобразователей. Низкий КПД фотоэлектрического генератора объясняется двумя основными причинами: с одной стороны, значительная часть световых фотонов обладает энер­гией, которая не оказывает нужного действия на электроны материала, а с другой - разность потенциа­лов V на нагрузке составляет лишь малую часть от напряженности поля E_з в запрещенной зоне. Весьма вероятно, что проводимые в на­стоящее время исследования позволят создать новые устройства, в которых указанные недостатки окажутся менее существенными. В высоколегированных полу­проводниках, где ширина запрещенной зоны значи­тельно больше, второй из названных недостатков вы­ражен значительно слабее. В этом случае число но­сителей, преодолевающих р-n-переход «окольными» путями, уменьшается. Проводятся перспек­тивные исследования по созданию более сложных устройств, схематически показанных на рис. 13.

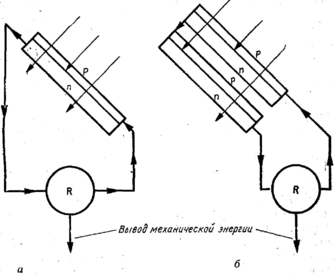

Р ис. 13. Типы фотоэлектрических генераторов: а—однокаскадный; б—многокаскадный.

Солнечная радиация сначала попадает на элемент, изготовленный из полупроводника с большой шириной запрещенной зоны, благодаря чему он обладает высо­ким КПД в нужной нам части солнечного спектра. Фотоны с энергиями ниже E_з не оказывают воздей­ствия на этот элемент, материал которого для них по существу является прозрачным. Пройдя через первый каскад, эти фотоны попадают во второй, выполненный из материала с меньшей величиной E_з (по сравнению с первым элементом). Его способность захватывать эти фотоны высока, хотя КПД ниже, чем у первого элемента. Такое сочетание двух солнечных элементов позволяет получить более высокий суммарный КПД, чем для каждого из них в отдельности. Возможность даль­нейшего совершенствования такого рода устройств от­крывается с применением для их изготовления инте­гральной технологии и созданием так называемого интегрального генератора, в котором ширина запре­щенной зоны изменяется с глубиной; она велика у облучаемой поверхности, а затем уменьшается в глубь материала. Эта и другие новые разработки фотоэлект­рических генераторов открывают дальнейшие перспек­тивы повышения их КПД; предполагается, что КПД фотоэлектрических систем может достигнуть 50—60%, то есть превысить КПД любых других систем. Особое внимание уделяется вопросу удешевления конструк­ций фотоэлектрических генераторов, поскольку соз­данные до настоящего времени устройства оказались чрезвычайно дорогостоящими.

Еще 10-20 лет назад цена фотоэлектрического пре­образователя площадью в 1 см² составляла в среднем несколько долларов. Причины такой высокой стоимо­сти понятны, если учитывать чрезвычайно высокие требования к чистоте полупроводниковых материалов. В последние годы удалось удешевить производство, заменив дорогой монокристаллический кремний поликристаллическим и разработав новые технологии изготовления элементов. В результате стоимость наземных солнечных батарей снизилась в несколько раз. Также вместо чистого кремния стали применять относительно новый полупроводник алюминий-галий-мышьяк (AlGaAs) - с ним связывают надежды на новое снижение стоимости фотоэлементов.

IV. Химическое преобразование солнечного излучения (фотохимия).

Давно замечено, что солнечное излучение вызывает различ­ные химические превращения, например, отбеливает красители. Это явление веками использовалось людь­ми на практике. Но лишь в XVIII в. стало известно, что под влиянием освещения происходит почернение некоторых солей серебра. В 1839 г. Беккерель, иссле­дуя подобный эффект, обнаружил, что при измене­нии освещенности одного из электродов химического элемента разность потенциалов на его электродах изменяется. Это послужило началом развития новой области знаний, названной фотохимией, а в последнее время известной как радиационная химия.

Хотя некоторые из результатов исследований в фо­тохимии имеют важнейшее значение для человече­ства—здесь в первую очередь мы должны назвать фотографию—однако другие практические приложе­ния ее пока весьма ограниченны. Отчасти это обуслов­лено отсутствием надлежащей аппаратуры для поста­новки экспериментов. Только недавно стало возмож­ным изучение ранних стадий фотохимических реак­ций, продолжительность которых иногда составляет миллионные доли секунды. И теперь фотохимия на­чала бурно развиваться.

Фотодиссоциация

При поглощении солнечной радиации атомами и молекулами вещества в нем возникают разнообразные физические эффекты. Например, при нагревании тел под действием солнечного излучения колебательные и вращательные движения составляю­щих их молекул становятся более интенсивными. Эти эффекты обусловлены, перераспределением внутри тела энергии фотонов падающего излучения. Теперь будет рассмотрен следующий этап воздействия радиации на вещество: разделение, или лизис, молекул и образование новых химических соединений.

С точки зрения преобразования энергии процесс фотолиза интересен тем, что он позволяет «запасать» солнечную энергию посредством получения более устойчивых химических соединений. При необходимо­сти эту энергию можно реализовать, например, в виде тепла, выделяемого при сжигании таких веществ. Одной из разновидностей фотолиза является разло­жение воды на водород и кислород. Реакцию разложения воды можно записать в следующем виде:

2Н₂О + солнечная энергия → 2Н₂ + О₂ (3)

Затраченную при этом солнечную энергию (по край­ней мере часть ее) в дальнейшем мы могли бы полу­чить либо при сжигании водорода и кислорода в печи или двигателе внутреннего сгорания, либо в топлив­ном элементе, где в результате соединения водорода с кислородом с образованием воды вырабатывается электроэнергия. Отсюда видно, насколько важное значение в жизни людей могло бы иметь осуществле­ние такого рода процессов. Они заслуживают того, чтобы исследовать возможность их реализации.

П очему же процесс, описанный уравнением (3), не возникает естественным образом в природе? (В противном случае в воздухе содержалось бы много водорода и было бы мало воды.) Такой процесс мог бы произойти, если бы энергия отдельного фотона оказалась достаточной для разложения молекулы воды. Если же какая-то молекула уже получила пор­цию энергии от одного фотона, то поглощение ею второго фотона исключено. Даже при обычных темпе­ратурах молекулы газа или пара каждую секунду испытывают около 10⁹ столкновений, поэтому любой избыток энергии довольно быстро перераспределяется среди соседних молекул. Сейчас разложение воды на кислород и водород осуществляется в процессе электролиза. В результате этого процесса под действием электрического напряжения молекулы воды разла­гаются на ионы противоположного, знака. Совершае­мую при этом работу легко измерить. Для диссоциа­ции одной молекулы воды необходима энергия около 3 эВ. Если процесс диссоциации производится под действием солнечной радиации, то длина волны световых фотонов должна быть меньше 0,4 мкм. Однако в спектре солнечного излучения на уровне моря такие фотоны составляют лишь 3%, следовательно, КПД процесса не превышает 2%. Не­смотря на это, использование данного процесса могло быть практически целесообразно, если бы для его реализации не требовалось больших материальных затрат. Основная трудность заключается в том, что вода прозрачна для фотонов с длиной волны около 0,4 мкм (иначе говоря, поглощение таких фотонов молекулами воды слишком слабое), поэтому КПД процесса оказывается еще меньше. Как видно из рис. 14, при этих длинах волн вода только начинает проявлять сколько-нибудь заметную поглощательную способность.

Рис. 14. Поглощение солнечной радиации в воде.

Энергия фотонов в этой области доста­точна для диссоциации воды, однако в солнечном спектре на уровне моря такие фотоны, отсутствуют.

Слабое поглощение фотонов водой препятствует и широкому использованию указанному выше способу разложения воды, то же можно сказать и о других реакциях, например с получением перекиси водорода. Созданию такого типа постоянно действующего аккумулятора энергии препятствует многое. Довольно часто продукты дис­социации оказываются настолько реактивными, что почти тут же вступают в реакции. В других случаях эти продукты сами поглощают энергию радиации, что приводит к образованию менее полезных промежу­точных соединений. Однако поисковые исследования в этой области продолжаются. В принципе совсем необязательно, чтобы исходный материал был дешевым и широкодоступным, поскольку возможны реакции, в которых происходит регенерация рабочего вещества, то есть запасенная в нем энергия восста­навливается, а само вещество можно использовать повторно и т. д. Таким образом, круг веществ, пригодных для осуществления рассматриваемых реакций, значительно расширяется.

Фотохимический элемент

Одним из проявлений фотохимической активности может служить возникновение разности потенциалов на зажимах химического элемента при освещении одного из его электродов. Именно разность потенциалов играет здесь решающую роль.

Простейший химический элемент представляет собой два электрода из одного металла погруженные в электролит, содержащий ионы того же металла. В таком элементе разность потенциалов возникает лишь в том случае, если активность ионов вблизи электродов различна. В слабом электролите различие в активности можно получить освещением одного из электродов. Радиация вы­зывает самые разнообразные эффекты — от простей­шего возбуждения до эмиссии электронов из атомов. Большинство таких эффектов приводят к нарушению равновесия в процессах, происходящих на электродах. Таким образом, если один из элект­родов элемента освещать солнечными лучами, то бла­годаря поглощению энергий световых фотонов элект­роны могут проходить через внешнюю цепь и совер­шать там работу.

Однако до сих пор ещё не обнаружены реакции, в которых указанные процессы происходят с доста­точно высоким КПД. Тем не менее, принципиально возможно осуществление целого ряда таких реакций, например, под воздействием ультрафиолетового излу­чения, фотоны которого имеют достаточно высокую энергию. КПД фотохимического элемента опреде­ляется в основном тремя факторами. Во-первых, КПД процесса поглощения солнечной энергии. Он обусловлен квантовой природой этого процесса, и с учетом распределения солнечной энергии по длинам волн его максимальное значение не превышает 45%. Во-вторых, суммарный КПД не­посредственно зависит от соотношения скорости об­ратного процесса, или обратной реакции, и скорости миграции ионов к поверхности электрода, последняя определяется их подвижностью. Наконец, определен­ные изменения в электродных реакциях происходят при протекании тока во внешней цепи. Особенно серьезную проблему представляет перенапряжение, при котором потенциал электрода зависит от плот­ности тока. Оно обусловлено главным образом огра­ниченной подвижностью ионов (вследствие взаимо­действия с другими ионами они могут перемещаться между электродами лишь с некоторой средней скоро­стью). Разность потенциалов на зажимах фотохимического элемента изменяется от максимального значения в режиме холостого хода до нуля в режиме корот­кого замыкания, а наилучшему режиму работы эле­мента соответствует некоторое промежуточное ее зна­чение.

Если принимать во внимание не только неоргани­ческие, но и органические вещества, то можно назвать миллионы электродных реакций, пригодных для ис­пользования в фотохимических элементах. Современ­ный уровень знаний в большинстве случаев не позво­ляет точно предсказать скорости протекания таких реакций (а также связанных с нею факторов, в част­ности подвижности ионов). В последнее время отме­чается повышенный интерес к изучению различных способов производства энергии, в том числе с исполь­зованием электрохимических и фотохимических про­цессов. Ученые не теряют надежды, хотя получен­ные до настоящего времени значения суммарного КПД для реакций, казавшихся весьма перспектив­ными, очень разочаровывают.

V. Некоторые общие проблемы и перспективы развития солнечной энергетики

Солнечную энергию часто считают беспредельной поскольку она почти повсюду без всякого участия нашей стороны льется мощными потоками. Многих удивляет, почему же этот огромный источник не обеспечивает в изобилии дешевой энергией. Но она, как и энергия других источников, недешева. Любое получение энергии связано с материальными затратами, а затраты на получение солнечной энергии особенно велики.

Одним из препятствий широкому использованию солнечной энергии является низкая интенсивность солнечной радиации даже при наилучших атмосфер­ных условиях. Около полудня в тропиках на освещенной поверхности коллектора она достигает 1 кВт/м². Но и в этих идеальных условиях многие из рассмотренных нами устройств, предназна­ченных для преобразования солнечной энергии в дру­гие более удобные для практического применения ви­ды, дают на выходе не больше 150 Вт/м². Ежедневное же количество получаемой таким способом энергии не превышает 0,5—1 кВт•ч/м². Необходимость исполь­зования коллекторов огромных размеров делает такой способ преобразования неэкономичным и ограничивает его возможности удовлетворением относительно не­больших энергетических потребностей местного значе­ния. В наиболее развитых странах ежедневная энер­гетическая потребность на душу населения составляет около 50 кВт-ч. Следовательно, чтобы обеспечить энергией город с населением порядка 100 тыс. человек даже при наиболее эффективном методе преобразования солнечной энергии, нужны коллекторы общей площадью около 5 км². Подобных размеров установка заняла бы всю территорию такого города. В развивающихся же аграрных странах с их более скромными энергетическими запросами перспективы применения солнечной энергии весьма разнообразны. Солнечные энергоустановки в таких условиях могли бы успешно конкурировать с источниками энергии других типов. Известен опыт успешного применения здесь солнечных водонагревателей. Даже в развитых странах солнечный водона­греватель мог бы полностью обеспечить горячей водой обычный жилой дом, причем необходимая площадь коллектора оказывается несколько меньше крыши дома. Миллионы подобных устройств успешно про­шли испытания.

Другое серьезное пре­пятствие к широкому практическому использованию солнечной энергии заключается в значительных се­зонных и суточных колебаниях интенсивности солнеч­ной радиации и отсутствие ее в течение большей части суток.

Непостоянство интенсивности солнечной радиации относится к числу важнейших ее особенностей, с ко­торыми приходится считаться при использовании сол­нечной энергии. Но в ряде случаев некоторые колебания вы­ходной мощности солнечной установки вполне допу­стимы. Например, при использовании преобразова­телей солнечной энергии для орошения засушливых районов непостоянство солнечной радиации не только не является серьезным препятствием к применению подобных установок, но и достаточно хорошо согла­суется с запросами потребителя. Но такие случаи редки, гораздо чаще требуется обеспечить постоянный уровень выходной мощности установки. Тогда избы­точную энергию, поступающую днем, необходимо ак­кумулировать, чтобы затем использовать ее в ночное время.

Для аккумулирования солнечной энергии, кроме традиционных способов накопления ее в виде электричества в кислотных или щелочных аккумуляторах - крайне неэкономичных и неэффективных - может использоваться и такой как электролиз воды с образованием во­дорода и кислорода. Полученные газы можно соби­рать и хранить продолжительное время, запасенную в них энергию можно затем получить при их со­единении, например в топливном элементе. В послед­нем случае восстанавливается до 60% энергии, затра­ченной при электролизе. Этот способ позволяет избе­жать потерь энергии в процессе ее хранения. В процессе разложения воды, для разделения одной молекулы на ее элементы с высвобождением одной молекулы водорода необходи­мо около 3 эВ энергии. Поскольку 1 кВт-ч соответ­ствует-2,3*10²⁵ эВ, то в идеальном случае такая элек­тролитическая система должна производить около 7,5*10²⁴ молекул водорода на 1 кВт-ч затраченной энергии. При обычной температуре это количество водорода занимает объем около 0,25 м³. Следователь­но, хранить водород в количествах, соответствующих нескольким МВт-ч энергии, необходимо в условиях высокого давления. При таком способе аккумулиро­вания энергии важным фактором является стоимость компрессора и сосудов для хранения газа.
