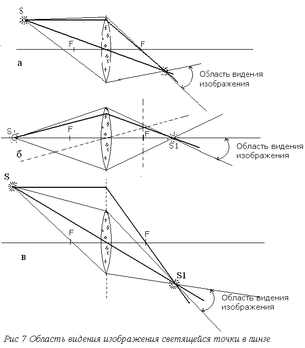

На рисунке 7-а толстыми линиями показаны лучи, выбранные для построения изображений светящейся точки S; тонкими линиями изображены границы светового пучка, падающего на линзу. После преломления все лучи пересекаются в точке S₁.

Для построения изображения светящейся точки, находящейся на главной оптической оси (рис 7-б), проводят любую линию к линзе, а затем строят вспомогательную линию (штриховая), параллельную данной и проходящую через оптический центр линзы. Она пересекает главную фокальную плоскость. Через эту точку пересечения пройдет и первый луч. Наконец, через точку S₁ пройдут все лучи светового пучка, падающего на линзу.

Н а рисунке 7,в дано построение изображения точки в линзе, если она находится в стороне от оптической оси на расстоянии, большем радиуса главного сечения линзы. Относительно этой линии и строится изображение. Реальный пучок света ограничен на рисунке тонкими линиями.

Чтобы чертеж был более выразительным, лучи, ограничивающие весь пучок света, падающего на линзу, можно изобразить мелом (в тетрадях ученики рисуют обычным карандашом), а лучи, служащие для геометрического построения изображения, - цветным мелком (в тетрадях цветным карандашом) или толстыми линиями. Точечный источник света S (см. рис 7.) виден в пределах 4 стерадиан, а изображение – лишь в пределах ограниченного угла, зависящего от диаметра главного сечения линзы. Применив плоский рассеивающий экран, можно сделать изображение источника света видимым всему классу. Наконец, показывается, что светящаяся точка и её изображение сопряжены.

Методика изучения темы “волновые свойства света”. Интерференция света.

В качестве основного эксперимента по интерференции выбирают опыт Юнга, зеркала или бипризму Френеля или наконец, кольца Ньютона. Опыт Юнга действительно прост по своей идее, не требует дополнительного построения лучей, как в других опытах, числовой расчет несложен и, наконец, на волновой ванне легко осуществить аналогичный опыт. Однако он связан с явлением дифракции на щелях. Для истолкования опыта с зеркалами или бипризмой Френеля необходимо знать лишь соответственно закон отражения или преломления. И не смотря на то что явление отражения проще преломления, построение отраженных пучков и мнимых источников в двух зеркалах представляется более сложным, чем в бипризме. Поэтому опыт с бипризмой Френеля желательно выбрать в качестве исходного по интерференции.

Кольца Ньютона или цвета тонких пленок могут быть рассмотрены в качестве дополнительных иллюстраций.

В нимание учащихся надо обратить на то, что прямым доказательством волновой природы света явилась интерференция. Свет, прибавленный к свету, не только усиливает свет, но может ослабить его и даже гасить. Ставятся два опыта, подтверждающие это, - с волнами на воде и со светом.

Принцип действия волновой ванны следующий. Волны на поверхности воды (рис.8) действуют как рассеивающие (А, В) и собирающие (C, D, E) линзы. Поэтому на соответствующих участках экрана будет усиление или ослабление света (вне связи с явлением интерференции).

Два вибратора, насаженные на стальную пластинку и совершающие колебания синхронно, при погружении в воду дают две системы круговых водяных волн, которые, интерферируя, образуют ряд максимумов и минимумов. Так как волны рассматриваются в теневой проекции, то будут видны темные и светлые полосы. Полезно показать опыт при одной, а затем при другой частоте колебаний стальной пластинки, для чего её длину следует изменить. Картина интерференции от этого не изменится – будут лишь другими расстояния между максимумами и минимумами интенсивностей колебаний.

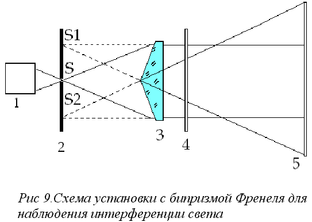

О птический опыт ставится с набором А.П. Кузьмина⁰. Пучок свет, полученный после конденсора проекционного фонаря 1 (рис.9), равномерно освещает узкую вертикально расположенную щель 2. Щель является источником излучения для призмы Френеля 3,помещенной от неё на расстоянии 10 – 15 см. Затем два пучка света проходят через светофильтр 4, расположенный в деревянной рамке, как для проекции диапозитива. В пазы этой рамки помещены раздельно два светофильтра, например красный и синий. Наконец на расстоянии до 2 м от бипризмы на демонстрационном столе размещается переносной белый экран 5 размером примерно 30Х50 см. Длина щели и ребро бипризмы должны быть параллельны. Если дополнительно используется цилиндрическая линза, то образующая также должна быть параллельна щели. Вначале добиваются этой параллельности, а затем щель сужается до 0,15 – 0,1 мм.

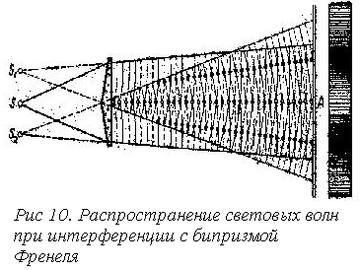

Для увеличения ширины интерференционной картины и видимости ее всему классу плоскость экрана располагается под большим углом к оптической оси установки. Дается схема распространения световых волн через бипризму (рис.10).

О пыт ставится с красным, а затем с зеленым или синим светофильтром. Обращается внимание, что в середине интерференционной картины образуется светлая полоса А (по цвету светофильтра), а с обеих сторон от нее – чередующиеся темные и светлые полосы. Так как изменение расстояния между этими полосами при смене светофильтра в классном опыте трудно заметить, можно показать фотографии интерференционных полос в разных цветах.

Для увеличения ширины интерференционной картины и видимости её всему классу плоскость экрана располагается под большим углом к оптической оси установки.

Дается следующее определение: явление интерференции состоит в наложении световых пучков, в результате которого образуется устойчивая картина чередующихся светлых и темных полос.

На основе знаний, полученных учащимися из раздела о механических колебаниях и волнах, разъясняется, почему колебания в одних местах усиливаются, а в других ослабляются.

Разъясняется, что:

• В каждой точке пространства, где волны сходятся, имеет место сложение колебаний;

• Разность фаз  двух колебаний в каждой точке со временем не изменяется;

• В разных точках пространства сдвиг фаз неодинаков. Поэтому в одних точках колебания друг друга усиливают, а в других ослабляют;

• При интерференции выполняется закон сохранения энергии.

Первый вывод состоит в том, что явление интерференции можно объяснить только на основе волновой теории. Значит, свет имеет волновую природу.

Далее определяются условия, необходимые для образования интерференции, - когерентность. Приводится пример с колебаниями двух механических вибраторов, насажанных на одну стальную пластинку, и подчеркивается, что они совершают колебания с одинаковой частотой, в одинаковых фазах и в одной плоскости.

Дается определение когерентности: когерентными называются волны одинаковой частоты, с постоянной во времени разностью фаз.

Указывается, что когерентные источники образуют когерентные волны.

Остается выяснить, как создать такие волны. Обращается внимание на то, что свет от двух электрических лампочек не интерферирует. Значит, это независимые друг от друга источники света и световые волны, излучаемые ими, некогерентны.

Д ля получения когерентных волн надо излучение от одного источника света каким-либо способом раздвоить и затем свести в одно место. Один из способов состоит в применении бипризмы. В ней свет, предположим, от точечного источника S преломляется двумя призмами в разных направлениях и собирается в одном месте на экране (рис 11.). Два преломленных пучка света являются расходящимися и будто бы выходят из мнимых источников света S₁ и S₂. Они когерентны, так как являются изображениями одного и того же источника S.

Можно воспользоваться аналогией. Пусть перед зеркалом колеблется пружинный маятник. Очевидно, что колебания изображения в зеркале будут идти в такт с колебаниями самого маятника. Если в каком-нибудь положении, когда шарик двигался вниз, остановить его и заставить двигаться в противоположном направлении, то изображение в зеркале будет двигаться тоже вверх. Аналогичное явление имеет место в когерентных источниках света. Источник состоит из множества излучающих атомов. Колебаниям электрона в каждом из них соответствуют точно такие же колебания в когерентном источнике.

Объясняется, в каких местах интерференционной картины будут максимумы и минимумы света (рис.9.). Записывается разность хода двух лучей и условия усиления и ослабления света. При

образуется светлая полоса. При

темная полоса; здесь n=0, 1, 2, 3…

Если разность хода равна , то волны приходят в одинаковых фазах, если же , то в противоположных фазах. Наконец следует подчеркнуть, что областью интерференции будет всё пространство, в котором волны накладываются друг на друга. Поэтому экран можно поставить в любое место этой области, пересекая продольную ось всей установки.

Остается показать, как определяется длина световой волны. На одной и той же установке, т.е. при неизменных расстояниях от экрана до источника света и между мнимыми его изображениями, величина промежутка b между соседними темными (или светлыми) полосами интерференции зависит лишь от цвета лучей, т.е. от длины волны . Значит,  b.

Таким образом, второй важный вывод из опытов по интерференции должен состоять в том, что это явление позволяет измерить длину световой волны.

Из-за недостатка учебного времени можно не выводить формулу для вычисления длины волны. Важно разъяснить лишь метод измерения . Напоминается порядок расположения цветов в призматическом спектре и указывается, что длина волны убывает в нем от красного участка к фиолетовому.

Пользуясь этими сведениями, можно дать понятие об однородном свете как о свете с одной частотой колебаний и неизменной амплитудой.

Следует указать, что по длине волны или частоте можно определить цветность светового пучка, но по цвету пучка нельзя судить о длине волны. Кроме того, по цвету трудно отличить в спектре два его участка, длины волн которых разнятся между собой на несколько миллимикрон. Даже самая узкая область спектра состоит из излучения различных частот.

Затем можно поставить опыт по интерференции с бипризмой Френеля в белом свете. Обращается внимание на характер интерференционной картины: центральная полоса всегда белая; по обе стороны от неё – темные полосы; затем цветные полосы максимумов света, разделенные темными промежутками; последовательность расположения цветных полос – от фиолетового к красному, причем первая ближе к центральной белой полосе.

Объясняется, почему центральная светлая полоса белая, а другие максимумы цветные. В центр экрана (см.рис.11) от точек S₁ и S₂ колебания приходят в одинаковой фазе. Поэтому все колебания равных частот усиливают друг друга, а от смешения всех спектральных цветов получается белая полоса.

В точку А приходят колебания с разностью хода S₂A-S₁A=S₂N, которая для фиолетового света может оказаться равной четному числу полуволн, а для других длин волн – нет. В другой точке экрана это условие может удовлетворяться для красного света. Поэтому в А наблюдается фиолетовая полоса, а в другом месте – красная.

Желательно рассмотреть ещё один частный случай интерференции – цвета тонких пленок – и провести следующие самостоятельные наблюдения учащихся на уроке.

Дифракция света

Принцип Гюйгенса-Френеля рассматривается до изучения дифракции. Предлагается познакомить учащихся с этим принципом лишь в связи с объяснением дифракционных явлений; поэтому здесь он приобретает служебную роль. Изучение геометрической оптики, например явлений отражения и преломления света на основе принципа Гюйгенса программа по физике для средней школы не предусматривает.

Вначале рекомендуется поставить опыты с водяными волнами, демонстрирующие дифракцию на малых экранах, а затем на малых отверстиях. Опыты с плоскими волнами ставятся в таком порядке:

• Размеры экрана велики – за экраном наблюдается резкая область геометрической тени;

• Размеры экрана во много раз меньше – наблюдается дифракция волн.

• Размеры отверстия велики – наблюдается резкая область тени;

• Размеры отверстия малы – наблюдается загибание волн в область геометрической тени;

Обращается внимание, что позади экрана в центре дифракционной картины образуется светлая точка, окруженная системой темных и светлых колец и заходящая в область геометрической тени. В случае отверстия центр дифракционных колец может быть светлым или темным в зависимости от расстояния до отверстия. При перемещении к нему центр экрана последовательно становится светлым и темным.
