Технічне обслуговування бульдозерів по періодичності й обсягам робіт підрозділяють на наступні види: щозмінне обслуговування (ЩО), планове Технічне обслуговування (ТО), сезонне технічне обслуговування. Періодичність Технічного обслуговування вказують в інструкціях з експлуатації.
Для бульдозерів і причіпних скреперів на базі гусеничних і колісних тракторів проводять наступні періодичні технічні обслуговування: ТО-1 - через кожні 60 ч роботи; ТО-2 - через кожні 240 ч; ТО-3 - через кожні 960 ч; для самохідних скреперів на базі одноосьових тягачів: ТО-1 - через кожні 100 ч і ТО-2 - через 500 ч. Відхилення від установленої періодичності Технічних обслуговуванні допускається не більш 10%. Щозмінне технічне обслуговування виконується в межсменное час (перед початком або після робочої зміни) для забезпечення безперебійної роботи протягом зміни і містить у собі наступне: зовнішній відхід (мийку і збирання машини); перевірку технічного стану і готовності машини до роботи (перевірку кріплення основних складальних одиниць, наявності течі, кількості палива й охолодної рідини); змазування відповідно до інструкції; очищення і промивання повітряних фільтрів; випробування машини вхолосту і на ходу. Виявлення несправності при ЩТО повинні бути усунуті.
Планові технічні обслуговування призначені для зниження інтенсивності зношування сполучених деталей машини шляхом планового проведення Технологічних заходів. Періодичні технічні обслуговування містять у собі роботу з щозмінного обслуговування, а також діагностичної, кріпильної, регулювальні і мастильні роботи.
Сезонне технічне обслуговування проводять два рази в рік з метою підготовки машини до зимової або літньої експлуатації, а також до збереження.
Технічне обслуговування, як правило, виконують за допомогою комплекту інструментів, прикладеного до кожної нової машини. Наприклад, комплект до трактора Т-130М містить у собі набір стандартних гайкових, торцевих ключів і спеціальні інструменти загального призначення, призначені для виконання конкретних операцій (голку для прочищення форсунок, ключ для зливальних пробок). Крім того, у комплект входять такі приналежності, як лійка, шприц, переносна лампа.

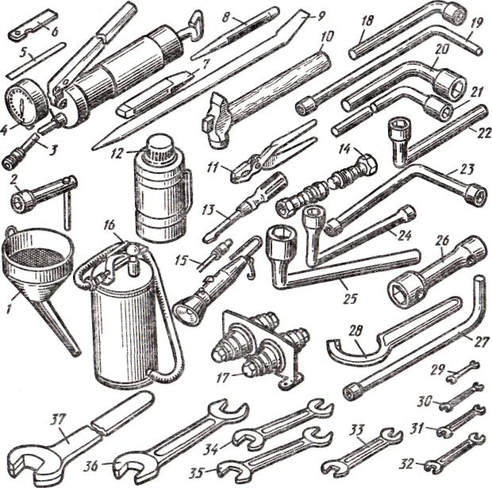

Рис. 3.1. Інструменти і приладдя для технічного обслуговування трактора:
1 - лійка, 2 - свічковий ключ, 3 - шприц, 4 - манометр, 5 - набір напилків, 6 - голка, 7 - зубило, 8 - борідок, 9 - ломик, 10 - молоток, 11 - пассатижи, 12 - термос, 13 - викрутка, 14 - рукав високого тиску, 15 - перенесення, 6 - нагнітач оливи,11 - розривна муфта, 18 - 25 - торцеві ключі, 26 - 28 - спеціальні ключі, 29 - 37 - гайкові ключі
Засоби технічного обслуговування і ремонту. Кожна експлуатуюча організація повинна мати ремонтно-эксплуатациону базу, що дозволяє виконувати роботи з ТО і ремонту. Планове технічне обслуговування машин проводять у позазмінний час. Щозмінне технічне обслуговування виконує машиніст бульдозера.
Планові технічні обслуговування (включаючи заправлення машин) і ремонти бульдозерів проводять централізовано спеціалізовані бригади (ланки) ділянок обслуговування і ремонту бази. Для машин, що наприкінці зміни повертаються на базу або знаходяться в радіусі до 20 км, Технічне обслуговування проводять такі бригади в централізованих майстернях. Для машин, що залишаються після зміни на місці роботи, організують пересувні бригади.
Для проведення технічного обслуговування, а також поточного ремонту на місці роботи використовують майстерні (агрегати) на автошасі, обладнані необхідним комплектом інструментів, пристосувань і запасних частин. Агрегати для виконання технічного обслуговування оснащені емностями для дизельного палива, води, мастильних матеріалів, насосом для зовнішньої мийки машин і компресором, що приводиться в дію від двигуна автомобіля. Агрегати обладнані пневматичними солідолонагнітачем, рідинним підігрівником води, рукавами для подачі і забору мастильного матеріалу і робочих рідин. У кузові агрегатів передбачені слюсарні тиски, відсіки для інструментів, приладів і пристосувань, деталей обмінного фонду.
Пересувні майстерні на базі шасі автомобіля, призначені для проведення поточних ремонтів, оснащені генератором перемінного струму, краном, лебідкою, зварювальним агрегатом, гідравлічним пресом.
Ремонтно-експлуатаційні бази укомплектовані також паливодливозаправниками на базі автошасі і транспортними засобами для проведення заправних робіт на місці експлуатації машин.
Планування технічного обслуговування і ремонту. Організації, що експлуатують бульдозери, повинні розробляти річні плани і місячні плани-графіки технічного обслуговування і ремонту.
За річним планом визначається число ТО і ремонтів по кожній машині, розраховується потреба в запасних частинах і трудових ресурсах. На підставі даних про проведення капітального ремонту складають заявку на ремонт і кошторис витрат.
Місячним планом-графіком ТО і ремонтів установлюють дату зупинки машини і тривалість її простою в днях.
Вихідними даними для розробки планів служать дані про фактичний наробіток у годинник на початок планованого року з часу проведення відповідного виду ТО і ремонту або з початку експлуатації (для нової машини); планований наробіток машини на рік у годинник; показники періодичності ТО і ремонтів кожної марки машин.
Дані про фактичний наробіток машин беруться на основі обліку, що організації зобов'язані вести систематично.
Наробіток машин визначається за показниками лічильника мото-часов або за даними обліку змінного часу роботи машин.
3 Ремонт бульдозерів
Ремонт являє собою комплекс операцій по відновленню справності або працездатності машини і відновленню ресурсу машини або її складової частини. Ресурс машини - це наробіток її від початку експлуатації до граничного стану, тобто стану, при якому подальше застосування машини по призначенню неприпустимо або недоцільно.
Ремонт бульдозерів проводять для усунення несправностей, що виникають у процесі експлуатації машини, а виявляються також у плановому порядку. Ремонт містить у собі очищення і мийку машини, розбирання, складання відомості дефектів, заміну зношених або ушкоджених деталей і складальних одиниць нову або відремонтованими, зборку, стендові і ходові іспити складальних одиниць і всієї машини, фарбування. До ремонтних робіт відносять також операції по відновленню деталей - зварювання, нанесення покрить, слюсарні і верстатні роботи.
Обсяг ремонтних робіт залежить від технічного стану машини і кількості годин наробітку в експлуатації.
Проводять два види планового ремонту: поточний і капітальний.
Поточний ремонт (ПТ) - ремонт, виконуваний для забезпечення або відновлення працездатності машини шляхом заміни або відновлення окремих складальних одиниць і деталей. Плановий поточний ремонт повинний забезпечити гарантовану
При поточному ремонті машини розбирають тільки складові частини, що вимагають ремонту, усувають несправності і заміняють окремі складальні одиниці і деталі новими або заздалегідь відремонтованими. Частково розбирають двигун із системами для заміни быстроизнашиваемых деталей, очищення від нагару і шумовинь, регулюють паливну апаратуру, гідропривід і електроустаткування, регулюють елементи силової передачі, заміняють диски муфти зчеплення. При необхідності правлять і заварюють деталі металоконструкції, кабін і капотів. Поточний ремонт за часом сполучають з ТО-3
Капітальний ремонт (КР) - ремонт, виконуваний для відновлення справності і повного ресурсу машини з заміною або відновленням будь-яких його складових частин, включаючи базові.
При капітальному ремонті машини розбирають цілком, усі механізми відновлюють відповідно до технічних умов на ремонт, зношені заміняють новими або заздалегідь відремонтованими. Після зборки окремі складальні одиниці піддають стендовим дослідженням, а всю машину – досліду холостого ходу і під навантаженням.
Терміни проведення ремонтів визначаються заводською документацією і директивними нормами. Періодичність проведення поточних ремонтів бульдозерів і скреперів складає 960... 1000 ч і для машин на базі тракторів збігається з ТО-3, тому них проводять одночасно.
Ресурс бульдозерів і скреперів до капітального ремонту складає 6000...8000 ч.
Поточні і капітальний ремонти доцільно робити агрегатним методом, при якому несправні агрегати заміняють новими або заздалегідь відремонтованими. Перевага агрегатного методу полягає в тім, що їм можна ремонтувати машини як в умовах експлуатації, так і на ремонтних заводах. При цьому значно скорочується простої машини. Оборотний фонд створюється зі складальних одиниць, одержуваних від заводів-виготовлювачів машин, а також з відремонтованих заздалегідь.
Поточний ремонт виконують на місці роботи машини або на ремонтно-эксплуатащюнных базах; капітальний, як правило,- на спеціалізованих ремонтних заводах.
Ремонт робочого устаткування і елементів гідроприводу
Робоче устаткування. До характерних несправностей металоконструкцій робочого устаткування відносяться деформація лонжеронів, балок і стінок, порушення зварних швів, тріщини і розриви основного металу, зношування робочих поверхонь отворів шарнірних і різьбових з'єднань, отворів, ножів.
Лонжерони рам, балки і стінки правлять в холодному або нагрітому стані за допомогою гвинтових або гідравлічних розпорок, стягувань. Після правки елементи часто підсилюють накладками. На подовжніх балках забороняється приварювати накладки поперечними швами.
Місця значних порушень зварних швів в стиках деталей іноді вирубують і заварюють накладками. У цілих стінках тріщини вирубують і заварюють. Заварені місця зміцнюють наклепом, використовуючи пневмомолоток з роликовим бойком. Пошкоджені поривами або значною корозією ділянки вирізують і на їх місце приварюють знов виготовлені елементи металоконструкції. Зношені внутрішні поверхні отворів ремонтують наплавленням з подальшим розточуванням. Металоконструкції великих габаритів не можуть бути встановлені на розточувальному верстаті. Отвори в них розточують за допомогою переносних пристосувань. В деяких випадках зношені вварені зв'язані деталі з отворами вирізують і на їх місце за допомогою оправок приварюють нові. Пошкоджені різьбові отвори розсвердлюють під більший розмір або заварюють з подальшим свердленням під номінальний розмір.
Зношені ножі бульдозерів і скреперів правлять і наплавляють на ріжучих кромках шар твердого сплаву.
Гідропривод. У гідравлічній системі виходять з ладу насоси, гідророзподільники, гідроциліндри, а також рукави високого тиску і трубопроводи.
У насосах зношуються гумові кільця ущільнювачів, поверхні торців втулок і шестерень. Якщо сумарний знос торців втулок і шестерні перевищує 0,2 мм, то під нижні втулки підкладають набір прокладок з фольги так, щоб верхні втулки виступали на 0,1...0,2 мм над площиною торця корпусу насоса. Корпуси ремонтують постановкою гільз або розточуванням під збільшений ремонтний розмір.
Зношені гідро розподільники замінюють новими. В окремих випадках відновлюють золотники, наприклад, хромуванням з подальшим притиранням до корпусу розподільника.
Дефекти гідроциліндрів - овальність, задираки і подряпини на дзеркалі гідроциліндра і поверхні штока, пошкодження гумових ущільнень. Незначні пошкодження поверхонь деталей гідроциліндрів усувають шліфуванням і притирковою пастою, що складається з 75...90% окису хрому, 10% стеарину, 5...10% жиру і 2% гасу. При ремонті гідроциліндра його корпус розточують під збільшений ремонтний розмір і хонінгують. Поршень відновлюють залізненням або ставлять новий ремонтного розміру. При ремонті гідроциліндрів перевіряють прогинання штока, який не повинен бути більше 0,15...0,2 мм по всій довжині.
Пошкоджені рукави високого тиску замінюють новими, а теча в трубопроводах усуває їх паянням. Якщо у трубопровода пошкоджений різьбовий наконечник, муфта, то їх акуратно зрізають, очищають кінці від іржі, припаюють або приварюють нові наконечники.
4 Вимоги безпеки при технічному обслуговуванні
До Технічного обслуговування допускаються машиністи, слюсарі, зварники, електрики й інші робітники, що пройшли навчання і знають пристрій ремонтируемых машин, а також вимоги безпеки виконання ремонтних робіт.
Щообслуговується або ремонтируемую машину перед початком робіт надійно загальмовують, підклавши під гусениці або колеса упори, робочі органи опускають на підкладки або встановлюють на фіксатори. Знаходитися під робочими органами або складовими частинами машини, піднятими вантажопідйомним засобом, своїм гідравлічним або канатним приводом, забороняється.
Під час мийки машин, що передує обслуговуванню і ремонтові, робітник повинний бути одягнений у непромокальний костюм, гумові рукавички і чоботи. При ручній мийці джерела висвітлення і силових двигунів повинні бути герметично ізольовані.
Забороняється робити обслуговування й усувати несправності машини при працюючому двигуні. Виключення складають тільки регулювання системи харчування, електроустаткування двигуна і випробування гальмів.
Приступаючи до роботи, необхідно переконатися в справності інструментів, пристосувань, піднімальних механізмів. Не допускається застосовувати ключі, зевы яких не відповідають розмірам гайок, а також нарощувати ключі іншим ключем або трубою. Не можна вдаряти по ключі при отвертывании або загортанні щільно затягнутих болтів і гайок. Користуючись різними знімачами, необхідно перевіряти надійність захоплення деталі лапами.
Якщо неможливо застосовувати знімачі або преси для демон-тажных операцій, то використовують вибивача з мідними наконечниками і молотки з мідними бойками. Проводити ці роботи кувалдами не допускається.
