Окрім цього, на верхній частині напрямної впускного клапана встановлюється манжета ущільнювача, яка призначена для запобігання проникненню масла в циліндри двигуна при такті впуску.

У кожному циліндрі встановлюються два клапани тарілчастого типу (впускний і випускний). Клапани виготовляються з високоле-гованої сталі з подальшим загартовуванням. Для підвищення корозійної стійкості і зменшення зносу на робочу поверхню головки випускного клапана наплавлено шар спеціального сплаву.

У конструктивному відношенні обидва клапани однакові. Клапан складається з тарілки і стрижня.

Збільшений діаметр впускного клапана покращує наповнення циліндра свіжим зарядом повітря.

Перехід від тарілки до стрижня виготовлено плавним, що забезпечує клапану необхідну міцність і покращує відведення тепла від тарілки. Стрижень клапана у верхній частині має виточку для сухарів. Для забезпечення щільної посадки в сідло тарілка має конусний поясок.

Сідла клапанів виготовляються із спеціального чавуну. Перед запресуванням сідла клапанів охолоджуються в рідкому азоті, а головка циліндрів нагрівається. Кожний клапан має дві пружини, що виготовляються з пружинного дроту і мають протилежну на-вивку. Наявність двох пружин на одному клапані підвищує надійність роботи механізму газорозподілу, зменшує розміри пружин, а також усуває небезпеку резонансу, оскільки при попаданні в резонанс однієї пружини друга це коливання гасить. Пружини одним боком упираються в шайбу, що встановлюється на головці циліндра, а іншим — у тарілку. Усередині тарілки є втулка, що утримується на стрижні клапана за допомогою сухарів, внутрішній буртик яких входить у виточку стрижня клапана. Контакт між втулкою і упорною тарілкою — тільки по нижньому торцю. Така конструкція кріплення клапанних пружин забезпечує при роботі двигуна прокручування клапанів, що сприяє рівномірному зносу робочих фасок, запобігає утворенню нагару і підвищує довговічність клапанів. Прокручування клапанів відбувається таким чином. При відкритті клапана пружини стискаються. При стисненні пружин тертя між тарілкою і втулкою збільшується і внаслідок скручування пружини клапан прокручується навколо своєї осі на деякий кут. Прокручування відбувається у бік скручування верхнього кінця зовнішньої пружини. При закритті клапана пружини розпрямляються і їх верхні кінці разом з тарілкою повертаються у вихідне положення. Прокручування клапана з втулкою у зворотному напрямі не відбувається, оскільки внаслідок зменшення зусилля пружини тертя між тарілкою і втулкою зменшується, в результаті чого момент тертя між ними стає недостатнім, щоб подолати інерційний момент клапана. При подальшому циклі відбувається прокручування клапана ще на деякий кут.

3. ДІАГНОСТУВАННЯ Й ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Основними контрольними параметрами механізму газорозподілу є тепловий зазор між клапаном і коромислом, витрата газів, стан сполучення клапан-гніздо.

При поглибленому діагностуванні або за наявності ознак інших несправностей контролюють фази газорозподілу, зношення кулачків розподільного вала, щільність клапанів, пружність клапанних пружин.

Для орієнтовного визначення розмірів зазорів у клапанах без зняття клапанних кришок користуються автостетоскопом, яким прослуховують стуки при малій частоті обертання колінчастого вала. Якщо виявлено чіткі металеві стуки потрібно зупинити двигун, відкрити клапанну коробку й перевірити розміри зазорів щупом або діагностичним пристроєм КИ-9918. Двигун допускається до експлуатації при помірних стуках клапанів, штовханів і розподільного вала на малих обертах холостого ходу. Якщо є потреба, то необхідно перевірити зазори клапанів і відрегулювати їх. Але це пов'язано з зупиненням і частковим розбиранням двигуна і виправдане лише в разі регулювання теплового зазору. Потребу такого регулювання потрібно встановити. для чого використовують віброакустичні методи.

Дослідження вібрацій, які формуються механізмом системи газорозподілу, показали, що зі зміною розмірів теплового зазору суттєво змінюється інтенсивність вібрації кришки головки блоку в зоні контрольованого клапана. Це й покладено в основу діагностування. Діагностичними зонами встановлення датчика) є гайки кріплення кришки головки блоку. Найкращі умови для виділення вібраційних імпульсів створюються на низькій частоті обертання колінчастого вала (приблизно при п = 1000 хв^-1).

Для роздільного визначення нещільності клапанів газорозподілу використовують прилад К-69М, індикатор витрат газів КИ-4887-И та компресорно-вакуумну установку КИ-4942 .

Діагностування клапанів за витоком повітря та їх регулювання

За витоком повітря клапани діагностують з використанням приладу К-69М , подаючи стиснене повітря в контрольований циліндр від компресорно-вакуумної установки. Для цього служить спеціальний робочий накінечник, від якого повітря надходить в отвір для свічки або в отвір для форсунки. Вентиль 1 повинен бути закритий, а вентиль 4 відкритий. Робочий накінечник приєднують до штуцера і стиснене повітря подається безпосередньо з ресивера поза приладом, який реєструє витік. З камери згоряння повітря надходить частково в картер крізь щілини між циліндром і поршневими кільцями, а частково крізь нещільності впускного і випускного клапанів. З колектора повітря частково потрапляє крізь відкритий клапан у камеру згоряння відповідного циліндра. В отвір для свічки (для форсунки) встановлюють спеціальний індикатор у вигляді скляної трубочки з гумовим накінечником і закріпленим у ній стрижнем з ворсинками. Другий кінець трубочки закритий гумовою пробкою з отвором.

Якщо якийсь клапан контрольованого циліндра прилягає нещільно, то стиснене повітря, потрапляючи у відповідний циліндр крізь відкритий клапан, виходить в атмосферу через індикатор і відхиляє його ворсинки. Чим більша нещільність клапана, тим більший кут відхилення ворсинок. Місце встановлення індикатора визначають за схемою, яка наводиться в інструкції і на кришці приладу, відповідно до порядку роботи двигуна. Недоліком цього методу є те, що він не дає змоги визначити об'єм витоку; ним можна лише констатувати, є витік повітря чи немає.

Більш інформативним є метод роздільного діагностування клапанів, який грунтується на подаванні повітря в контрольований циліндр з використанням індикатора витрат газів КИ-4887-ІІ. Для діагностування колінчастий вал двигуна встановлюють за кутом повороту колінчастого вала у таке положення, щоб впускний і випускний клапани контрольованого циліндра були закриті, а в інших циліндрах двигуна клапани не перекривалися.

Діагностуючи чотирициліндрові двигуни, спочатку встановлюють поршень контрольованого циліндра в положення верхньої мертвої точки в кінці такту стиску, а потім прокручують колінчастий вал проти ходу або за ходом обертання ще на 90°. При цьому випускний і впускний тракти двигуна не будуть з'єднані між собою.

Для перевірки випускного клапана стиснене повітря від компресорної установки через ресивер надходить у циліндр. Стиснене повітря з камери згоряння проривається частково крізь кільцеві ущільнення в картер, а частково крізь нещільності впускного клапана потрапляє у впускний трубопровід і звідти відсмоктується компресором через рідинний манометр, витратомір і дросель індикатора КИ-4887-ІІ у впускну систему компресора. Відсмоктування повітря регулюють дроселем і контролюють рідинним манометром так, щоб під час вимірювання тиск у впускному трубопроводі дорівнював атмосферному. Цим забезпечується збільшення точності вимірювань за рахунок уникнення витрат крізь кільцеві ущільнення циліндрів і впускного трубопроводу. Витрати повітря, виміряні витратоміром приладу, характеризують нещільність впускного клапана.

Нещільність випускного клапана визначають аналогічно, але для цього витратомір КИ-4887-ІІ приєднують до випускного трубопроводу. Якщо витік повітря хоч би крізь один клапан перевищує допустиме значення, потрібно зняти головку циліндрів і притерти клапани до гнізд.

Двигун допускається до експлуатації при помірних стуках клапанів, штовхачів і розподільного вала на малих обертах холостого ходу. У разі потреби теплові зазори в клапанах регулюють.

Необхідність регулювання клапанів, крім стуків, визначає втрата потужності двигуна з одночасним збільшенням шуму в клапанному механізмі.

Регулювання зазорів у клапанах - трудомістка операція, оскільки на багатьох двигунах потрібно виконати демонтажні роботи. Тепловий зазор вимірюють щупом або приладом КИ-9918. Розміри зазорів наводяться в інструкціях з експлуатації.

Зношення кулачків розподільного вала визначають штангенглибиноміром або штангенциркулем при розміщенні поршня у верхній мерів; точці на такті стиску. Спочатку вимірюють відстань від поверхні головки циліндрів до торця клапана, після чого прокручують колінчастий вал двигуна до повного відкриття клапана і знову вимірюють названу відстань. Різниця між вимірюваннями буде величиною переміщення клапана. Якщо вона менша за допустиме значення, то розподільний вал двигуна потрібно замінити.

Утворений нагар в умовах експлуатації можна вивести при знятій головні блоку і без зняття її.

При знятій головці нагар виводять металевими скребками або щітками. Перед цим його розм'якшують гасом.

Без зняття головки нагар виводять, заливаючи в кожен циліндр прогрітого двигуна 150...200 см³ суміші, яка складається з гасу (80%) та моторної оливи (20 %). Потім міняють свічки на зношені і декілька разів прокручують колінчастий вал, вмикаючи двигун на 20...3О хв через кожні 10...12 год (за цей час пом'якшений нагар вигоряє).

Після виведення нагару потрібно замінити оливу в картері двигуна, а перед запуском у кожен циліндр залити по 20...30 см³ свіжої моторної оливи.

Тепловий зазор регулюють при повністю закритих клапанах, починаючи з першого циліндра, коли він перебуває у верхній мертвій точці на такті стиску. Перед тим потрібно перевірити і в разі потреби підтягнути гайки головки блоку циліндрів. Спочатку підтягують гайки, до яких є підхід. Якщо гайки прокручуються, з головки знімають валик з коромислом і динамометричним ключем підтягують усі гайки. Після того, як зняті деталі (крім кришок) будуть поставлені на місце, перевіряють і, якщо потрібно, регулюють зазори. Для цього встановлюють поршень першого; циліндра у верхню мертву точку при такті стиску. Після перевірки та регулювання клапанів і декомпресійного механізму в першому циліндрі регулюють зазори клапанів інших циліндрів.

Трудомісткість перевірки клапанів пристроєм КИ-9918 становить 0,1 люд.-год (з використанням щупа - 0,7 люд.-год) з похибкою ±0,02 мм (з використанням щупа - ±0,05 мм). Використовуючи цей пристрій, можна перевіряти не лише тепловий зазор у верхньоклапанному механізмі, але й фази газорозподілу, а також визначати положення верхньої мертвої точки поршня контрольованого циліндра.

Рис. 3.1 Пристрій КИ-9918:

1-пружина; 2-рухома каретка; 3-напрямна; 4 - вісь;

5-корпус (нерухома каретка); 6-відтискний кулачок;

7-стержень; 8 -індикатор; 9 - важіль; 10 - кулачок гальма;

11-накінечник індикатора; 12-валик декомпресора

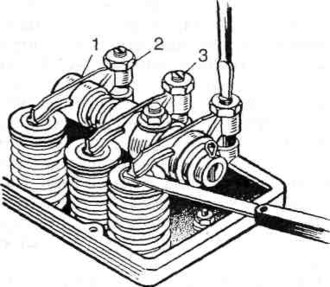

Рис. 2.2Перевірка й регулювання теплового зазору

1 — коромисло; 2 — контргайка; 3 — регулювальний гвинт

Регулювання зазорів у механізмі привода клапанів відбувається тільки на холодному двигуні. Попередньо необхідно зняти кришку коромисел, трубку вакуумного регулятора й деталі системи вентиляції картера.

Колінчастий вал варто повернути в таке положення, при якому мітка (другий паз по ходу) на шківі колінчастого вала збігається з покажчиком на кришці розподільних шестерень, а обидва клапани першого циліндра будуть закриті (коромисла клапанів повинні вільно гойдатися в межах зазору). Регулювання зазору між коромислом і клапаном показано на рис. 2.2. У такому положенні вала встановити зазор клапанів першого циліндра й, затягнувши контргайку, знову перевірити зазор (див. рис. 2.2).

Потім повернути колінчастий вал на півоберта й відрегулювати зазори клапанів другого циліндра. Далі, повернувши вал ще на півоберта, відрегулювати зазор клапанів четвертого циліндра.

Після повороту вала ще на півоберта відрегулювати зазор клапанів третього циліндра.

Зазначені в характеристиці автомобіля величини зазорів не слід зменшувати навіть при наявності помітного стукоту. Зменшення зазору викликає нещільне прилягання клапана до сідла й небезпека його прогоряння.

Підвищений шум клапанів, хоча й неприємний на слух, але не викликає порушення нормальної роботи двигуна.

Основними роботами при технічному обслуговуванні газорозподільного механізму є підтяжка гайок (болтів) кріплення головки циліндрів, перевірка і при необхідності регулювання зазорів між клапанами і коромислами, а також прослуховування працюючого двигуна для виявлення стуків, заміна зношених або зламаних деталей.

Зазор у клапанному механізмі повинен гарантувати щільне прилягання клапана до сідла при подовженні стрижня від нагрівання і у разі осідання головки в сідлі через зношування фасок.

У разі зменшення зазору істотно скорочується час, протягом якого клапан знаходиться в закритому стані, у зв'язку з чим значно зростає його температура. Відсутність зазору викликає різке підвищення теплового стану випускного клапана і може призвести до обгорання конусного пояска його тарілки.

Зменшення теплового зазору помітно впливає на перекриття клапанів і особливо позначається при роботі двигуна на холостому ходу. На цьому режимі внаслідок великої тривалості одночасного відкриття обох клапанів можливе проникнення відпрацьованих газів з випускних трубопроводів у циліндри і навіть назад у впускні трубопроводи, що призводить до нестійкого згоряння робочої суміші і нерівномірної роботи двигуна.

Таким чином, при наявності малих зазорів не забезпечується герметичність циліндрів, двигун не розвиває повної потужності, клапани перегріваються, що може викликати їх підгорання.

Збільшення теплового зазору викликає порушення фаз газорозподілу (клапани менше часу будуть знаходитись у відкритому положенні), і посадка клапана відбувається з великою швидкістю, що призведе до зростання ударного навантаження на деталі, стуків, значного спрацювання і зменшення потужності двигуна.
