d = Тн - TK.

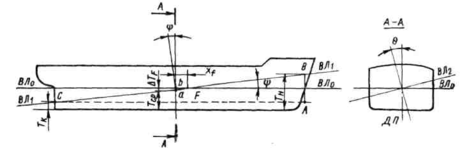

Рис. 4. Характеристики посадки судна

Полусумму осадок судна носом и кормой называют средней осадкой:

Т_ср = (Т_н + Т_к) / 2 (1)

Одним из важнейших навигационных качеств судна является остойчивость. В реальных условиях плавания, кроме силы тяжести и силы поддержания, на судно действуют дополнительные силы, например сила ветра на надводную поверхность судна. Практика судовождения знает случаи опрокидывания судов при перемещении в трюме сыпучих или плохо закрепленных единичных грузов. Отсюда следует, что, для того чтобы судно плавало в заданном равновесии, недостаточно, чтобы оно удовлетворяло только основным уравнениям плавучести. Оно должно сопротивляться также внешним силам, стремящимся вывести его из положения равновесия.

Остойчивостью называют способность судна, отклоненного от поло­жения равновесия действием внешних сил, возвращаться в первона­чальное положение после прекращения действия этих сил.

Остойчивость зависит от формы корпуса и положения ЦТ судна, поэтому путем правильного выбора формы корпуса при проектировании и правильного размещения грузов на судне при эксплуатации можно обеспечить достаточную остойчивость, гарантирующую предотвраще­ние опрокидывания судна при любых условиях плавания.

Остойчивость при поперечных наклонениях, т. е. при крене, назы­вают поперечной. Поперечную остойчивость в зависимости от угла кре­на делят на начальную при малых (до 10—15°) углах крена и остойчи­вость при больших углах крена.

Наклонения судна происходят под действием пары сил. Момент этой пары сил, вызывающий поворот судна вокруг продольной оси, называют кренящим моментом — М_кр. Рассмотрим пример образова­ния кренящего момента от воздействия на судно ветра (рис. 5). Сила ветра, приложенная в ЦТ площади надводной части судна (площади парусности), вызывает его боковое движение (дрейф), а совместно с си­лой, возникающей от сопротивления воды R₆, приводит к появлению кренящего момента:

M_кр=P_вl_кр.

где М_кр — кренящий момент, кН • м;

Р_в — сила действия ветра, кН;

l_Кр — плечо кренящей пары, м.

Плечо кренящей пары l_кр зависит от формы корпуса судна и в прак­тических расчетах определяется в соответствии с указаниями Речного Регистра в зависимости от ширины корпуса, осадки и положения цент­ра парусности судна.

Рис. 5. Возникновение кренящего момента

Действию кренящего момента препятствует восстанавливающий мо­мент М_в, который характеризует способность судна сопротивляться внешним воздействиям.

По характеру действия внешних сил, вызывающих наклонения суд­на, различают статическую и динамическую остойчивость. Если кре­нящий момент нарастает от нуля до конечного значения постепенно и не вызывает угловых ускорений, а следовательно, и сил инерции, то остойчивость при таком наклонении называют статической. Если же кренящий момент действует на судно внезапно, то возникают угло­вое ускорение и сила инерции, а остойчивость при таком наклонении называют динамической.

Непотопляемостью называют способность судна сохранять плаву­честь и необходимую остойчивость после затопления одного или не­скольких отсеков корпуса. Обеспечение непотопляемости является важнейшим условием безопасности плавания судна.

Характеристики непотопляемости судов нормируются Правилами Регистра. Судно признается удовлетворяющим требованиям непотоп­ляемости, если аварийная ватерлиния при затоплении расчетных отсе­ков ни в одной точке не пересекает предельную линию погружения, проведенную на бортах корпуса ниже кромки незакрытых отверстий на 75 мм.

Требования к остойчивости поврежденного судна считаются выпол­няемыми, если расчеты для случая затопления указанного числа отсе­ков покажут следующее:

• начальная метацентрическая высота в конечной стадии затопле­ния, определенная методом постоянного водоизмещения, составляет не менее 0,05 м;

• угол крена при этом без принятия мер по спрямлению не превышает 15°;

• аварийная ватерлиния на 300 мм проходит ниже отверстий в бор­тах или переборках;

• диаграмма статической остойчивости поврежденного судна имеет достаточную площадь участков с положительными плечами.

В период проектирования судна разрабатывают документ, содержа­щий информацию об аварийной остойчивости и посадке аварийного судна. Пользуясь ею, капитан в случае аварии имеет возможность оце­нить состояние поврежденного судна и принять необходимые меры по его спасению.

Непотопляемость судов обеспечивается прежде всего определен­ными конструктивными мероприятиями, а также грамотными действия­ми экипажа в аварийной ситуации. Так, при проектировании судна выбирают такую высоту непроницаемого надводного борта, при кото­рой обеспечиваются достаточные запасы плавучести и остойчивости.

Важнейший фактор, обеспечивающий непотопляемость судна, — разделение корпуса на отсеки прочными водонепроницаемыми перебор­ками. Разбивку на отсеки выполняют с учетом возможных поврежде­ний и влияния затопления каждого из отсеков на крен, дифферент и остойчивость судна. Объем любого отсека должен быть меньше запаса плавучести, а уменьшение остойчивости при затоплении отсека не должно сопровождаться опрокидыьанием судна. В процессе проекти­рования выполняют специальный расчет и строят кривую предельных длин отсеков, которая определяет максимально допустимое расстояние между водонепроницаемыми переборками. Число переборок должно удовлетворять требованию по их минимуму, обеспечивая при этом за­данные требования по сохранению мореходных качеств после затопле­ния части отсеков.

Иногда на крупных судах отсеки, ограниченные поперечными переборками, делят продольными водонепроницаемыми переборками. Однако наличие таких переборок может вызвать опасный крен судна после затопления отсека, ширина которого меньше ширины судна. Для ликвидации крена в подобных случаях разрабатывают систему затопле­ния отсеков, что позволяет при сохранении достаточной остойчивости спрямить судно.

Важное значение для сохранения мореходных качеств судна после затопления одного из отсеков имеют предупредительные организаци­онно-технические мероприятия, для выполнения которых личный со­став проходит специальную подготовку и тренировку. К таким меро­приятиям относятся: поддержание в процессе эксплуатации судна не­проницаемости наружной обшивки, палуб, переборок и сохранение гер­метичности люковых закрытий; сохранение необходимого запаса пла­вучести и остойчивости; содержание средств борьбы за живучесть в полной готовности к действию.

Борьба за непотопляемость судна обеспечивается быстрыми и точ­ными действиями экипажа согласно разработанным инструкциям и наставлениям.

Комплекс предупредительных мер по сох­ранению непотопляемости в случае аварии включает следующее.

1. Контроль остойчивости неповрежденно­го судна, которая должна быть достаточной для компенсации ее потерь, вызванных затоп­лением, и сохранения ее нормированного ава­рийного минимума. С этой целью при состав­лении исполнительного варианта каргоплана, а также в течение рейса нельзя допускать превышения предельного значения статического момента водоизмещения М_z приведенного в Информации об остойчивости и в Информации о непотопляемости.

2.Заблаговременную оценку с помощью Информации о непотопляемости степени обес­печения непотопляемости в конкретном рейсе и прежде всего выявление и фиксирование на доске нагрузки и остойчивости (оперативном планшете) одиночных отсеков, а также пар смежных отсеков, при затоплении которых в данном рейсе непотопляемость не обеспечена.

3.Обеспечение водонепроницаемости кор­пуса в процессе эксплуатации с целью преду­преждения поступления воды в отсеки и рас­пространения ее в смежные отсеки в случае затопления одного из них.

4. Обеспечение и поддержание постоянной и немедленной готовности экипажа и техниче­ских средств к борьбе за непотопляемость.

В Информации о непотопляемости для каждого варианта затопления приведены кон­кретные меры. Наряду с этим может возник­нуть возможность и необходимость использо­вать и другие общие меры из приведенного ниже перечня.

Меры по сохранению аварийной остойчи­вости и плавучести:

а)предотвращение поступления забортной воды в неповрежденные помещения при крене, дифференте и при качке путем закрытие всех иллюминаторов, люков, дверей и других от­верстий, за исключением используемых в борь­бе за живучесть судна;

б) снижение интенсивности поступления воды в поврежденные отсеки путем соответст­вующего маневрирования судном при данных гидрометеорологических условиях;

в)предотвращение поступления воды из поврежденных отсеков в смежные помещения через отверстия в переборках и сварные швы;

г) откачка фильтрационной воды из непо­врежденных отсеков;

д) подкрепление деформированных пере­борок, находящихся под аварийным напором воды;

е) заделка пробоины и откачка воды из поврежденных отсеков при первой возмож­ности;

ж) контроль за состоянием отсеков, смеж­ных с аварийным.

Меры по повышению аварийной остойчи­вости:

а) откачка жидких грузов из высокораспо­ложенных неповрежденных танков и цистерн;

б) прием водяного балласта в низкорас­положенные цистерны (при достаточном запасе аварийной плавучести);

в) быстрое удаление воды с палуб судна;

г) удаление льда с палуб и надстроек;

д) удаление груза с верхних палуб (в са­мых крайних случаях).

Меры по повышению аварийной плаву­чести:

а) откатка воды из неповрежденных тан­ков и цистерн. При недостаточной аварийной остойчивости или недопустимом ее снижении такая откатка разрешается только из цистерн, расположенных выше ЦТ судна;

б) осушение затопленных отсеков после заделки пробоин.

Меры по спрямлению и удифферентовке судна:

а) перекачка жидких грузов в цистерны, наиболее удаленные от района повреждения, или прием в них жидкого балласта;

б) откатка жидких грузов из цистерн, рас­положенных вблизи района повреждения, если это позволяет остойчивость;

в) перекачка жидких грузов из цистерн поврежденного борта в цистерны неповрежденного борта или балластировка последних.

Меры по повышению (частичному восста­новлению) аварийной остойчивости и плаву­чести:

а) меры по повышению остойчивости должны предшествовать мерам по спрямлению судна, это особенно важно в тех случаях, когда начальная метацентрическая высота от­рицательна или близка к нулю;

б) следует всегда помнить, что крен после аварии может быть вызван отрицательной на­чальной остойчивостью или несимметрией за­топления относительно диаметральной пло­скости.

При отрицательной начальной остойчиво­сти совершенно недопустимо спрямление судна контрзатоплением отсеков противоположного борта, так как это может привести к перевали­ванию и опрокидыванию судна через противо­положный борт. В таких случаях крен следует уменьшать исключительно восстановлением остойчивости путем затопления или осушения только симметричных относительно ДП от­секов;

в) принципиально важно оценить знак на­чальной остойчивости до принятия мер по вос­становлению остойчивости и плавучести. Для этого значение, начальной метацентрической высоты h должно быть оценено заранее на ос­нове данных Информации и оперативного

планшета. Свидетельством отрицательной на­чальной остойчивости после затопления могут быть следующие характерные признаки:

появление крена при точно установленном симметричном относительно ДП затоплении;
