Предельные

столбики

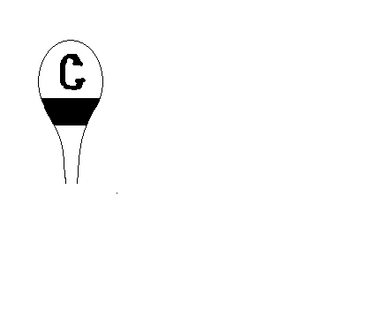

2. Постоянный сигнал

«С» - подача сигнала устанавливается с правой стороны по ходу поезда.

3. Сигнальный знак «Граница станции» - указывает границу станции – устанавливается с правой стороны за 50 м от первого стрелочного перевода

ГРАНИЦА

СТАНЦИИ

4. Сигнальный знак «Остановка локомотива» - устанавливается с правой стороны.

ОСТАНОВКА

ЛОКОМОТИВА

5. «Начало и конец опасного места» - устанавливается с правой стороны по ходу движения а) начало; б) конец.

а) б)

6

НАЧАЛО

ТОЛКАНИЯ

КОНЕЦ

ТОЛКАНИЯ

. Сигнальный знак «Начало и конец толкания»

7

НТ

КТ

. Знак «Начало торможения конец торможения» (для опробования тормозов в пути).

8 . Сигналы для полследования особой бдительностью (повышенным вниманием)

9

КОНЕЦ

КОНТАКТНОЙ

ПОДВЕСКИ

. Знак «Конец контактной подвески»

1 0. Указатель перегрева букс

11. «Остановка первого вагона» дизель поездов, электровозов.

ОСТАНОВКА

ПЕРВОГО

ВАГОНА

12.Указатель опустить токоприемник

13. Указатель направления движения по стрелки.

1 4. Указатель конца пути (тупик)

В ременные сигнальные знаки для ограждения припятсвий при работе со снегоочистителям

1) 2) 3)

1. Поднять нож перед одним из препятствий

2. Поднять нож перед двумя и более препятствий.

3. Опустить нож, после препятствия

Постоянные путевые знаки:

а) километровый б) пикетный

а ) б)

Лекция №8

Тема: Общее сведения о сигналах

Сигнал служит для обеспечения безопасности движения, а так же для чёткой организации движения поездов и маневровой работы.

Сигнал является приказом и подлежит безприкословному его выполнения.

Работники ЖДТ – должны использовать всевозможные средства для выполнения требования сигнала:

Проезд красного сигнала запрещается.

Погасшие сигнальные огни светофоров и непонятные огни светофора требуют немедленной остановки.

Все работники ЖД тр-та связаны с движением поездов и маневровой работы должны чётко знать все сигналы.

Звуковые сигналы – подаются сиренами, свистками.

Звуковые сигналы воспринимаются на слух и представляют собой различное сочетание звуков разной продолжительностью.

Видимые сигналы – подаются сигнальными указателями: знаками, щитами, фонарями, флагами, дисками, светофорами.

Видимые сигналы воспринимаются зрительно поэтому они должны различаться.

Отличительными признаками видимых сигналов является: форма, окраска, цвет огней, число одновременно горящих огней, характер горения (мигающий, немигающий).

Видимые сигналы делятся на:

Дневные:

Ночные:

Локомотивная бригада должна следить за сигналами и не допускать проезда сигнала остановки, т.к. это угрожает безопасности движения.

Малейшая небрежность при восприятии сигнала и неточное их выполнение может повлечь проезд запрещающего сигнала.

Лекция №9

Тема: Светофоры, их расстановка, применение их.

1. Входной светофор – устанавливается за 50 метров от первой входной стрелки. Имеет показания:

- запрещается движение;

- разрешается въезд на станцию с установленной скоростью выходной, маршрутный светофор открыт;

- разрешается въезд на станцию с уменьшенной скоростью следующий светофор открыт; поезд принимается на главный путь;

- разрешается въезд на станцию (движение) с уменьшенной скоростью следующий светофор закрыт, поезд принимается на главный путь;

- разрешается въезд на станцию (движение) с уменьшенной скоростью на боковой путь с готовностью остановиться, следующий светофор закрыт;

- разрешается движение с уменьшенной скоростью (въезд на станцию) на боковой путь следующий светофор открыт;

- пригласительный сигнал, разрешается въезд на станцию с особой бдительностью с готовностью остановиться, если встретится какое либо препятствие мешающие для дальнейшего движения;

- разрешается движение с уменьшенной скоростью не более 20 км/ч (15 км/ч), поезд принимается на частично занятый путь.

2. Выходной светофор – устанавливается по каждому отправочному пути с о беих сторон пути станций и имеет значения:

- запрещается движение (выезд со станции)

- разрешается отправиться со станции с установленной скоростью следующий светофор открыт, (впереди свободные два или более блок участков) для автоблокировки;

- разрешается выезд со станции с отклонением по стрелочному переводу, с уменьшенной скоростью следующий светофор закрыт;

- разрешается движение поезда, отправиться со станции с уменьшенной скоростью с отклонением по стрелочному переводу следующий светофор открыт;

- разрешается отправиться поезду с уменьшенной скоростью следующий светофор закрыт;

Все вышеперечисленные значения этого светофора применяются при автоматической блокировки, при полуавтоматической блокировки применяются светофоры: 1 зеленный, 1 красный, 2 жёлтых, 2 жёлтых один из них мигающий, 2 зеленных.

- разрешается поезду отправиться на ответвление впереди свободны два и более блок участков, или при отправлении поезда по неправильному пути.

Значение этих сигналов такие как и при автоблокировке.

3. Маршрутный светофор – устанавливается на станциях, имеет значения:

- запрещается движение;

- разрешается движение с установленной скоростью выходной, маршрутный светофор открыт;

- разрешается движение с уменьшенной скоростью следующий светофор закрыт;

Все остальные значения этого светофора такие же как и у входного светофора к ним относятся (2ж, 2ж 1миг., 1ж миг.).

4. Проходной светофор – устанавливается на перегонах между станциями и имеет такие значения:

При автоблокировке:

- разрешается движение с установленной скоростью следующий светофор открыт, впереди сводных два и более блок участков;

- разрешается движение с готовностью остановиться следующий светофор закрыт;

- запрещается движение;

- разрешается движение с уменьшенной скоростью следующий светофор открыт;

При полу автоблокировке имеет два значения:

- разрешается движение с установленной скоростью следующий светофор открыт, впереди сводных два и более блок участков;

- запрещается движение;

На проходном может быть установлен сигнал условно разрешающий:

При автоблокировке расположенного на затяжном подъёме:

Т

- разрешается грузовому поезду проследовать значение этого сигнала со скоростью не более 20 км/ч с особой бдительностью и с готовностью немедленно остановиться если встретится какое либо препятствие для дальнейшего движения.

5 . Заградительный светофор – устанавливается перед переездом, перед крупными искусственными сооружениями, и имеет такие значения:

- запрещается движение;

1. - значение не имеет;

6. Прикрытие – устанавливается для ограждения мест пересечения ЖД путей с трамвайными путями с троллейбусными линиями, разводных мостов. Имеет значение:

- разрешается движение с установленной скоростью;

- запрещается движение;

7. Предупредительный светофор – предупреждающий о показании основного светофора (входной, проходной, заградительный, прикрытия) имеет такие показания:

- разрешается движение с установленной скоростью основной светофор открыт;

- разрешается движение с готовностью остановиться основной светофор закрыт;

- разрешается движение с установленной скоростью входной светофор открыт и требует проследовать его с уменьшенной скоростью поезд принимается на боковой путь;

8. Повторительный светофор – для оповещения о разрешающем показании выходного, маршрутного, технического, маневрового и горочного светофора, когда по местным условиям видимость основного светофора не обеспечивается имеет такие показания:

а) Перед выходным и маршрутным:

- разрешается движение с установленной скоростью основной светофор открыт (выходной, маршрутный);

0 – значение не имеет.

б) Перед технологическим:

- разрешается подать вагоны к технологическому объекту основной светофор открыт;

0 – значение не имеет.

в) Перед маневровым:

- разрешается движение маневровым составом следующий светофор открыт;

0 – значение не имеет.

г) Перед горочным – устанавливается в условно плохой видимости, т.е. где видимость сигнала не обеспечивается, значения этого сигнала одинаковы с горочным светофором и имеет показания: (1з, 1ж, 1ж-1з, 1кр, 1кр с гор. Буквой Н).

9. Маневровый светофор – устанавливается в маневровых районах, разрешает или запрещает производить маневры, имеет следующие показания:

- разрешается движение в маневровом порядке;

- (1кр.) запрещается движение в маневровом порядке;

1 0. Горочный светофор – устанавливается на сортировочных горках, разрешает или запрещает роспуск вагонов с горки и имеет такие показания:

- запрещается роспуск вагонов;

- разрешается роспуск вагонов с установленной скоростью;

- разрешается роспуск вагонов с уменьшенной скоростью;

- разрешается роспуск вагонов со скоростью между установленной и уменьшенной;

Н
