ОСНОВНЫЕ ТЕРМИНЫ

В обиходе под словом «колесо» многие подразумевают автомобиль­ное колесо в сборе, состоящее из собственно колеса и шины. Между тем в автомобильной промышленности колесом считают только проме­жуточный (между ступицей автомобиля и шиной) элемент конструкции автомобиля.

Обычное (серийное для всех российских легковых автомобилей) дис­ковое колесо состоит из двух элементов — обода и диска, соединенных между собой точечной контактной сваркой.

Обод — это кольцеообразная (определенного профиля) часть колеса, на которую монтируется и опирается шина.

Диск — центральная часть колеса, несущая обод и имеющая поса­дочные отверстия для крепления к ступице. Часто дисковое колесо называют просто диском (очевидно, во избежание путаницы между колесом в сборе и колесом как элементом конструкции автомобиля), что конечно, неверно. Ибо, на самом деле бывают разборные колеса, где обод и диск скреплены резьбовыми соединениями, а так же бездис­ковые колеса (например, на грузовиках «КамАЗ») или колеса с диска­ми в виде кольцевых фланцев (автомобили ЗАЗ).

КОЛЕСА

Автомобильные колеса различают по их принадлежности к тому или иному автомобилю, по типу применяемых шин, по конструкции и техно­логии изготовления.

Здесь пойдет речь только о колесах неразборной конструкции для камерных и бескамерных шин.

По технологии изготовления такие колеса могут быть стальными сварными (из прокатанного обода и штампованного диска), литыми и коваными.

Технология изготовления литых колес включает заливку расплавлен­ного металла (обычно это алюминиевый или магниевый сплав) в форму, его остывание, последующее обтачивание посадочных поверхностей и сверление отверстий в полученной отливке. К числу недостатков литых колес относятся чрезмерно толстые стенки, возможность наличия скры­тых пор и раковин, недостаточную прочность (при ударе они деформи­руются и даже раскалываются) и сложность (часто невозможность) восстановления.

При ковке (или объемной штамповке) из заготовки выковывают так называемую поковку, которая затем обрабатывается на токарном стан­ке. Такая технология сложна и дорога, однако кованые диски прочнее и легче. Например, 13-дюймовое кованое колесо весит 4,9 кг против 6,0 кг у литого, а толщина стенок составляет только 3,0 мм против 5,5 мм у литого. При этом кованый диск лучше «переносит» удары. Поэто­му для российских дорог кованые диски , предпочтительнее несмотря на их дороговизну.

Рис.1. Основные элементы и размеры колеса легкового автомобиля:

А — закраина обода; Б — полка; В — кольце­вой выступ («хамп») для дополнительной фикса­ции бортов бескамерной шины; Г — плоскость крепления; а — монтажный диаметр; б — шири­на обода; в — выпет (расстояние между плоско­стью симметрии обода и крепежной плоскостью колеса); г — диаметр центрального отверстия под ступицу; д — диаметр окружности располо­жения крепежных болтов (шпилек)

Главное преимущество легкое-плавных колес перед обычными стальными — в меньшей массе. Снижение массы колеса в сборе с шиной ведет к уменьшению неподрессоренных инерционных масс и улучшению условий рабо­ты подвески, так как колесо быс­трее «повинуется» возвращенно­му действию пружины, амортиза­тора и быстрее восстанавливает потерянный контакт с дорогой. Это улучшает комфортабельность езды и делает более безопасным дви­жение на большой скорости.

Основные элементы и разме­ры колеса легкового автомобиля показаны на рис. 1.

Для зарубежных колес размер «в» обозначается «ЕТ», «г» — «DIА» и «д» — «РСD».

Колесо обозначается основны­ми размерами обода — монтаж­ным (посадочным) диаметром (а) и шириной (б). Например, обычное дисковое колесо для автомобилей ВАЗ-2108, —2109 обозначается как 114J-330 (в миллиметрах) или 4 ½ J-13 (в дюймах). Первые цифры означают ширину обода, буква J — форму профиля обода, а последние цифры — монтажный диаметр колеса.

Для легковых автомобилей российского производства рекомендова­ны следующие размеры колес:

114J-330 (4 ½ J-13), 127J-330 (5J-13) — автомобили ВАЗ (кроме 1111);

127J-355 (5J-14) — Москвич-2141;

140J-355 (5 ½ J-14), 152 J-355 (6 J14) — ГАЗ-31029;

152L-380 (6L-15 ) — автомобили типа УАЗ-31512.

135/80R12 (4J) — ВАЗ-1111, 11113.

Легкосплавные литые или кованые колеса обычно имеют дюймовое обозначение. Например, «вазовское» бескамерное колесо имеет обо­значение 4 ½ J -13Н2 или 5J-13Н2, где дополнительная маркировка Н2 означает наличие на ободе «хампов» определенного профиля.

Колеса российского производства должны иметь следующую маркировку (рис. 2).

Основные параметры колес некоторых автомобилей отечественного производства приведены в табл. 1.

Рис.2. Маркировка колеса (по часовой стрелке):

клеймо Госстандарта РФ;

товарный знак завода-изготовителя; вылет в миллиметрах; месяц и год изготовления (например, 6/99 — июнь 1999 г.)

Таблица (Основные параметры колес некоторых отечественных легковых автомобилей)

ШИНЫ

Пневматические шины легковых автомобилей различаются по спосо­бу герметизации внутреннего объема, расположению нитей корда в каркасе, отношению высоты к ширине профиля, типу протектора и по ряду некоторых других специфических особенностей, вызванных назна­чением и условиями эксплуатации шин.

По способу герметизации внутреннего объема, шины бывают камерными и бескамерными.

Камерные шины (рис. 3) состоят из покрышки и камеры с вентилем. Размер камеры всегда несколько меньше внутренней полости покрышки во избежание образования складок в накачанном состоянии. Вентиль представляет собой обратный клапан, позволяющий нагнетать воздух в шину и препятствующий его выходу наружу.

Бескамерные шины (рис. 4) отличаются наличием воздухонепро­ницаемого резинового слоя, наложенного на внутренний слой каркаса покрышки (вместо камеры) и имеют следующие особенности:

Рис. 4. Бескамерная шина:

1 — протектор; 2 — герметизирующий воздухо­непроницаемый резиновый слой; 3 — каркас;

4 — вентиль колеса; 5 — обод

Рис. 3. Камерная шина в сборе с колесом:

1 — обод колеса; 2 — покрышка; 3 — камера; 4 — вентиль

меньшая масса;

повышенная безопасность при езде, так как в случае прокопа воздух выхо­дит только в месте прокопа (при мел­ких прокопах достаточно медленно);

простота ремонта в случае проко­ла (нет необходимости в демонтаже);

усложненный и более квалифи­цированный монтаж-демонтаж, часто только на специальном шиномонтажном станке, при наличии компрессора требуют колеса с ободами спе­циального профиля и повышенной точности изготовления.

Колеса для бескамерных шин, кроме этого, должны обладать вы­сокой герметичностью сварного шва (колеса с диском), а также иметь на посадочных полках обода спе­циальные кольцевые выступы тороидальной формы («хампы»), предотв­ращающие самопроизвольное соскальзывание бортов шины (разбортигровку) в случае критических ситуаций во время движения.

В российских условиях эксплуатации бескамерные шины еще не полностью вытеснили камерные по двум основным причинам. Во-первых, при коррозион­ном или механическом повреждении ободов шины начинают пропускать воз-дух и во-вторых, после монтажа бескамерной шины ее непросто вновь накачать

Рис. 5. Конструкция диагональной (а) и радиальной (б) шины:

1 — борта; 2 — бортовая проволока; 3 — каркас;

4 — брекер; 5 — боковина; 6 — протектор

ручным или ножным насо­сом (необходима подача воз­духа компрессором).

Камерные и бескамер­ные шины по расположе­нию нитей корда в каркасе покрышки могут быть как диагональной, так и радиальной конструкции. Поперечные разрезы диаго­нальных и радиальных по­крышек показаны на рис.5.

В диагональных шинах нити корда в смежных сло­ях ткани располагаются (пе­ресекаются) под некоторым углом между собой (95— 115°). Число смежных сло­ев обычно равно четырем.

В радиальных шинах все нити корда расположены параллельно по радиусу от одного борта к другому и не пересекаются между собой. Эта «незначительная» (на первый взгляд) разница обеспечивает лучшие экс­плуатационные свойства радиальных шин практически вытеснивших диаго­нальные шины из употребления во всем мире. У радиальных шин значи­тельно меньшее сопротивление качению и еще более заметное увеличе­ние срока службы (пробега) шины. Сравнить эксплуатационные характери­стики радиальных шин с диагональными можно по данным табл. 2.

Устройство современной радиальной металлокордной шины показано на рис. 6.

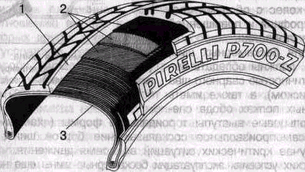

Рис.6. Конструкция радиальной металлокордной шины:

1 — протектор; 2 — брекер из нескольких слоев нейлоновой ткани (сверху) и металлокорда (снизу);

3 — радиальные нити металлокордного каркаса

Таблица 2. (Сравнение эксплуатационных характеристик радиальных и диагональных шин)

Конструктивные элементы и основные размеры шин диагональной или радиальной конструкции показаны на рис. 7.

В каждой шине можно выделить следующие основные элементы.
