Текст из файла (страница 3)

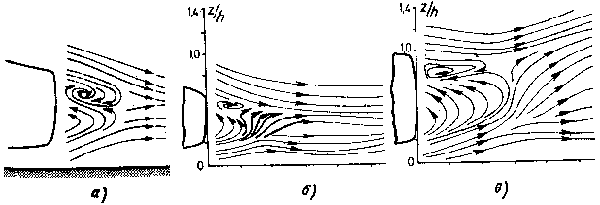

Вращающиеся навстречу друг другу поперечные вихри в вихревом следе за автомобилями с разной формой задка: а) ступенчатая форма задка; б) плавно спускающаяся форма задка; в) круто спускающаяся форма задка

Для чего нужен козырёк?

Для анализа "десятку" загнали в аэродинамическую трубу. Вопреки ожиданиям, подъемная сила осталась прежней.

А при установке козырька над капотом автомобиля возникает сильное завихрение

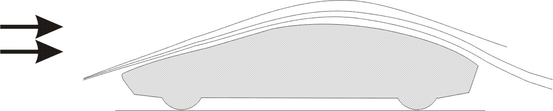

Поток воздуха плавно обтекает передок стандартной "десятки"

Да и коэффициент аэродинамического сопротивления изменился незначительно — следовательно, существенного увеличения расхода топлива не будет. Правда, немного изменился опрокидывающий момент — при установке козырька на "десятку" подъемная сила, действующая на колеса передней оси, увеличивается на 50 Н, а задние колеса немного догружаются. Если для визуализации воздушных потоков пустить над капотом "десятки" струю дыма, то видно, что сразу за козырьком воздух закручивается в вихре, и это создает над капотом значительное разрежение. Из-за этого поток воздуха на передней части капота даже меняет направление на противоположное! Естественно, ни один изготовитель подобных "элеронов" об этом и не подозревает — никто из них наверняка не проводил аэродинамических исследований...

Но, может быть, козырек хотя бы снижает загрязняемость лобового стекла? Ничуть не бывало — наш "элерон", установленный на одну из редакционных "десяток", при езде по осенним грязным дорогам не дал ни малейшего положительного эффекта. Единственное отличие — если раньше летящая из-под колес впереди идущих машин грязь растекалась по капоту ровными симметричными струями, то теперь передок автомобиля стал напоминать орошенную из пульверизатора поверхность. А вышеупомянутое завихрение воздуха приводит к тому, что щель между козырьком и капотом начинает медленно, но верно забиваться песком. Так что польза от козырька только одна — он действительно защищает торец капота от мелких камней.

Интересные сводки и аспекты аэродинамики

Аэродинамический анализ некоторых автомобилей, а именно автомобилей с большим именем показал, что не всё «крутое» превосходно.

Все знают марку спортивного суперкара Lamborghini , да это действительно машина превосходна во всех её отношениях, но для оценки аэродинамического сопротивления она показала неожидаемые показатели. Скорость здесь была достигнута за счёт мощного 12-ти цилиндрового двигателя, низкой подвески, широкой базы (устойчивость), низкого кузова, а также пластикового корпуса, антикрыльев. Спойлеры и антикрылья на этом автомобиле расположены больше для стиля и для внешнего эстетического восприятия. Иногда, в некоторых случаях, грамотное расположение внешних спойлеров ухудшает стиль. Конструкторы и дизайнеры пытались на этом авто «убрать» поток фронтального набегающего воздуха, свести его на нет. Современное мнение – это плавное распределение потока вдоль формы кузова.

Lamborghini Countach 5000 QW

Cx для некоторых автомобилей

Дополнительные воздухозаборники снижают Cx , где энергия сопротивления воздуха идёт на охлаждение двигателя и на вентиляцию салона. Кстати, внутреннее распределение воздушных масс оказывает влияние на движение автомобиля.

Вообще, если рассмотреть такой образ, что имеется водяной шар, а при движении он вытянется и примет форму капли, то эта форма будет самой аэродинамичной. Такой случай возможен только для полёта в воздушном пространстве. Но в автомобиле все параметры аэродинамики соподчинены к плоскости земли, а значит нельзя делать конкретные выводы. Все выводы экспериментальны. Распределение всех масс деталей автомобиля тоже влияет на аэродинамику. P.s. При большом багажнике (пример: Ваз 2110) аэродинамические показатели в некоторых случаях улучшаются.

Внешние багажники

Багажник, основу которого составляют располагаемые поперек крыши автомобиля дуги, закрепляется на крыше специальными упорами - по два на каждую дугу. Подбор конструкции крепежной лапы упора осуществляется под конкретный тип посадочного места; здесь возможны следующие варианты: крыша с водосточным желобом, без желоба, с фиксированными точками крепления багажника и со штатно поставленными на заводе продольными дугами.

Эти дуги скругляются, по формообразованию соподчиняются общей форме кузова, но внешние выступающие элементы портят аэродинамический показатель. Чтобы снизить сопротивление воздуха нагнетаемого на крышу, где располагаются вещи, устанавливается аэродинамический бокс, но практически на всех моделях этот бокс испытывает давление на отрыв, а некоторые формы боксов создают незначительные срывы потоков фронтального « ветра».

ВЫВОД

Аэродинамика автомобиля – это наука, которая остаётся экспериментально доказываемой. Для снижения сопротивления движущегося тела, необходимо проанализировать его форму. Учесть возможные боковые ветры, воздействующие на кузов автомобиля. Распределение давлений вокруг движущейся машины отражается на ее движении по дороге. Устойчивость на больших скоростях падает. В нынешнее время делается очень много попыток, чтобы оптимизировать форму автомобиля, потому что необходимо постоянно иметь сцепление с дорогой и устойчивость при ветре, в том числе боковом и тыльном, а также влияет рельеф и характер дороги на аэродинамическое равновесие. Аэродинамичная форма кузова автомобиля – это составляющая безопасности и комфорта езды.

Список литературы

1. "Аэродинамика автомобиля", Москва, Машиностроение, 1987. Оригинал: Aerodynamik des Automobils, Vogel-Verlag, 1981.

2. web sites: www.autotheory.by.ru

www.auto.ru
