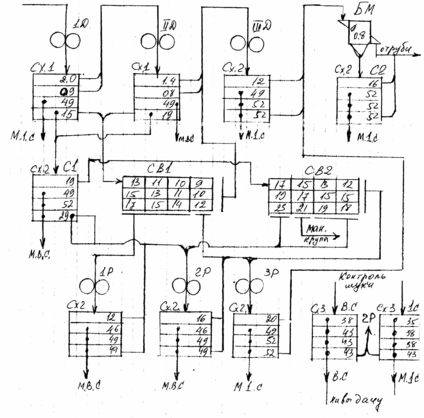

Измененная технологическая схема представлена на рис 4.2.

СХЕМА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА

Р
ис. 4.2.

Для выделения сходовых продуктов на 1 Д и 2 Д установлены металлотканые сита, на 3 Д капроновые сита № 12. Эти продукты идут “с системы на систему”, а с 3 Д оба схода поступают для окончательного вымола на БМ. Где происходит отделения эндоспарма от оболочки. Эндосперм в измельченном виде проходи через сетчатую поверхность барабана и поступает для дальнейшего просева на рассев. Сход - отрубная часть выводится в бункер накопитель отрубей. Нижним сходом с рассевов 1 Д и 2 Д отбирают крупную крупку проходом сит 09 и 08 и сходом № 15 и № 19, которая поступает на ситовеечную систему СВ1 для обогащения. Проходом нижней группы сит рассевов 1 Д и 2 Д извлекают смесь продуктов, которая состоит из средней крупки, мелкой крупки, дукатов и муки, и направляет ее на дополнительное сортирование на рассев С1.

На этой сортировочной системе верхним сходом выделяются средняя крупка характеристики 15/19 (т.е. с проходом сита № 15 и сходом сита № 19), которая направляется для дополнительного обогащения СВ2. Поток мелкой крупы получается с нижним сходом С1, а поток дукатов - проходом нижней группы сит этой же системы, они совместно направляются на измельчения на 2Р. После обработки на СВ1 низкозольный поток, полученный проходом первых 3-х сит, идет на измельчение на 1Р, более высокозольный продукт - проход четвертого сита СВ1 направляется на 3Р, а сход с СВ1, в основном “сростки”, возвращается на 3 Д.

Зольность средней крупки ниже зольности крупной крпки, она чище, поэтому все продукты с ситовеечной системы СВ 2 направляются в размольный процесс, на 2Р и 3Р, на этой СВ2 можно проходом второго и третьего сита выделить в отдельный поток манную крупу.

Муку извлекают на всех системах, при этом мука высшего сорта формируется из потоков ее с С1, 2Д, 1Р и 2Р, а с остальных систем получают муку первого сорта.

Контрольное просеивание муки имеет цель удалить из нее случайно попавшие крупные частицы. Технологическая схема позволяет обеспечить выход муки в размере около 75%, т.е. муки высшего сорта до 42%, муки 1 сорта до 32% по мере необходимости можно получить до 2% манной крупы.

Для полной характеристики технологического процесса необходимо знать количественно-качественные показатели промежуточных и конечных продуктов, при помощи которых можно сделать анализ режима работы всего оборудования, загрузку каждой машины и системы, правильность формирования промежуточных продуктов по системам и муки по сортам, определить необходимое число технологического оборудования на каждом этапе процесса, произвести расчеты пневматического и механического транспорта и внести исправления для улучшения ведения технологического процесса.

Количественный баланс помола характеризует в количественном виде (в %% по отношению 1Д) организацию и ведение процесса в целом по схеме помола и по отдельным системам процесса.

При составлении баланса принимаем, что на 1Д поступает 100% зерна, расчет убыли и прибыли массы зерна при проведении подготовительных операций не ведут.

Основной характеристикой систем измельчения является режим измельчения продуктов, которая определяется массой извлеченного продукта - извлечением на системе. Этот показатель рассчитывают при условии, что поступающий продукт принимаем каждый раз за 100%.

Количественный баланс 2-х сортового помола пшеницы на 3-х станковой мельнице приведен в таблице 4.1.

Таблица 4.1.

Продолжение таблицы 4.1.

Продолжение таблицы 4.1.

Получаем следующие значения: извлечения на 1Д составляют 30% ,на 2Д 60%, на 3Д 36%, 1Р 53%, на 2Р 52%, на 3Р 50%.

Отнесем массы извлекаемых продуктов к массе зерна на 1Д,получаем следующие величины и извлечения на 1Д 30%, на 2Д 42%, на 3Д 12%, на 1Р 9%, на 2Р 14%, на 3Р 9%. В данном процессе всего извлечено крупок 44%, муки 44%. Общее извлечение в этом процессе составляет 88%. Но так как в дранном процессе поступило не только 100% зерна, но еще были возвращены продукты - сходы с СВ1- 5% и 3Р - 9%, в количестве 14%. Отнесем 88% к 114% получаем, что общее извлечение продуктов равно 77.2%.

На контрольное просеивание направлено 43% муки высшего сорта и 33 %пуки 1 сорта. На контрольных рассевах сходом выделены крупные частицы в размере 2% (по отношению к 1Д), так что окончательно на выбой направлено муки высшего сорта 41%, муки 1 сорта 31%, манной крупы 2%. Всего выход составил 74% вместе с манной крупой и 26% отрубей.

Зерно - предназначенное для переработки, поступает в накопительный бункер (1), который заполняют один раз в сутки. Из него зерно через автоматические весы (2) поступает в шнековый транспортер (3) далее пройдя через магнитный сепаратор (4) по воздухопроводу поступает в воздушный сепаратор (5) РЗ-БАБ, где отделяются легкие примеси. После воздушного сепаратора зерно поступает в зерноочистительный сепаратор (6) А1-БЛС-12, где выделяются крупные и мелкие примеси, так же легкие частицы, которые направляются в циклон (7).
