Проведем расчет фактических токов и анализ вводных кабелей энергосистемы шахты Комсомольская:
где Рр – взята из данных предоставленных службой главного энергетика ш. Комсомольская;
cos – (средневзвешенный) предоставлен службой главного энергетика ш. Комсомольская;
U – 660 В – для питания низковольтных потребителей;
U – 1140 В – для питания наиболее мощных низковольтных потребителей;
U – 6000 В – для питания подземных понизительных подземных подстанций, и наиболее мощных асинхронных двигателей.
где Кот = 1 – коэффициент изменения напряжения трансформаторной подстанции при положении отпайки 0;
– коэффициент трансформации трансформаторной подстанции;
Кс – коэффициент спроса предоставленный службой главного энергетика.
10.1 Расчет токовых нагрузок по блоку «Северный»
Токоприемники РПП-4С (ДП.180400.06)
Для ТП №32: Руст = 107 кВт; Ррас = 43 кВт; Кс = 0,4.
Фактический ток нагрузки:
Ток нагрузки ТП:
Для ТП №40: Руст = 230 кВт; Ррас = 115 кВт; Кс = 0,5.
Фактический ток нагрузки:
Ток нагрузки ТП:
Для ТП №51: Руст = 40 кВт; Ррас = 20 кВт; Кс = 0,5.
Фактический ток нагрузки:
Ток нагрузки ТП:
Для ТП №82: Руст = 40 кВт; Ррас = 24 кВт; Кс = 0,6.
Фактический ток нагрузки:
Ток нагрузки ТП:
Расчет сечения вводных кабелей РПП-4С
Ввод №1 L = 1635 м сеч. 3х70 кв. мм
Ввод №2 L = 1705 м сеч. 3х70 кв. мм
Рсум. рас = 43 + 115 + 20 + 24 = 202 кВт
Фактический ток нагрузки:
Ток нагрузки токоприемники РПП-4С:
Суммарный расчетный ток В.Н. – 367 А; расчетная нагрузка на ввод – 2114 кВт
При действующих токоприемниках РПП-4С вводные кабели на РПП-4С проходят проверку как в нормальном, так и в аварийном режимах (табл. 10.1).
Дальнейшие расчеты идентичны, сведем их в таблицу:
Таблица 10.1
| Место установки | Рсум. расч , кВт | Iф , А | Lвводн.каб , м | Sвводн.каб , мм2 | |
| Н.Н. | В.Н. | ||||
| РПП-3С | 3822 | 1571 | 647 | L1 = 1232 L2 = 1300 | S1 = 3х120 S2 = 3х95 |
| РПП-2С | 2192 | 2949 | 392 | L1 = 1243 L2 = 1150 | S1 = 3х95 S2 = 3х95 |
| РПП-1С | 7183 | 1112 | 1227 | L1 = 1013 L2 = 986 | S1 = 3х120 S2 = 3х120 |
| ЦПП конвейеризации | 4509 | 358 | 801 | L1 = 1360 L2 = 1400 | S1 = 3х150 S2 = 3х150 |
| ЦПП-центр | 9616 | 121 | 1671 | L1 = 2213 L2 = 21100 L3 = 2200 L4 = 2110 | S1 = 3х150 S2 = 3х150 S3 = 3х150 S4 = 3х150 |
| ЦПП-725-ю | 4579 | 4945 | 811 | L1 = 780 L2 = 795 | S1 = 3х150 S2 = 3х150 |
| ЦПП-620-ю | 6512 | 1120 | 1121 | L1 = 1485 L2 = 1615 L3 = 1515 L4 = 1515 | S1 = 3х150 S2 = 3х150 S3 = 3х150 S4 = 3х150 |
| ЦПП-620-с | 3177 | 115 | 445 | L1 = 1367 L2 = 1400 | S1 = 3х150 S2 = 3х150 |
| ЦПП -270 | 1901 | 48 | 250 | L1 = 840 L2 = 850 | S1 = 3х120 S2 = 3х120 |
Питание подземных потребителей горизонта –270 (ЦПП –270) осуществляется по вводам №1 и №4, обеспечивая нормальный и аварийный режим.
Питание подземных потребителей горизонта –620 околоствольного двора (ЦПП–620–с) осуществляется по вводам №3 и №6, обеспечивая нормальный, но, не обеспечивая аварийный режим работы.
После компенсации реактивной мощности, питание подземных потребителей по вводам №3 и №6 будет обеспечивать и нормальный, и аварийный режим работы, что наглядно показывает диаграмма для определения числа и сечения стволовых кабелей (ДП.180400.07, рис.10.2).
Питание подземных потребителей ЦПП–центр осуществляется по вводам №2, №5, №9 и №10, обеспечивая нормальный, но, не обеспечивая аварийный режим работы.
Питание подземных потребителей РПП–4–с осуществляется двумя кабельными линиями №48 и №52, обеспечивая нормальный и аварийный режим.
Питание подземных потребителей РПП–3–с осуществляется двумя кабельными линиями №40 и №45, обеспечивая нормальный и аварийный режим.
Питание подземных потребителей РПП–2–с осуществляется двумя кабельными линиями №42 и №46, обеспечивая нормальный и аварийный режим.
Питание подземных потребителей РПП–1–с осуществляется двумя кабельными линиями №36 и №38, обеспечивая нормальный, но не обеспечивая аварийный режим работы.
Питание подземных потребителей ЦПП конвейеризации осуществляется по вводам №7 и №8, обеспечивая нормальный и аварийный режим.

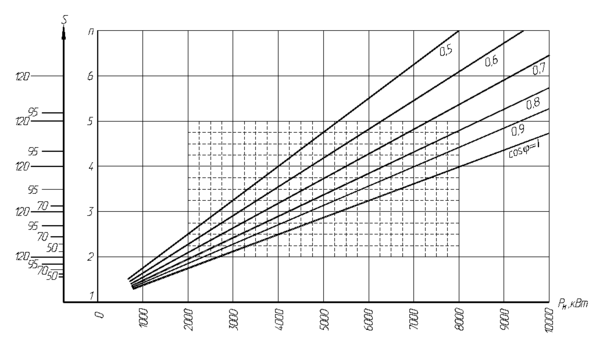

Рис.10.2 Диаграмма для определения числа и сечения стволовых кабелей
Питание подземных потребителей ЦПП–620–ю осуществляется по вводам №1, №2, №3 и №4 (от РУ–6кВ – Вентиляционный ствол №1) обеспечивая нормальный и аварийный режимы работы.
Питание подземных потребителей ЦПП–725–ю осуществляется по кабельным линиям №95 и №96, обеспечивая нормальный и аварийный режим.
Проанализировав существующую схему электроснабжения, определили места наибольшей нагрузки. Ими являются: ЦПП–центр, РПП–1–с, ЦПП–620–ю. А наиболее отдаленным потребителем является ПУПП №55 и №90 (энергопоезд лавы 412–с пласта «Четвертого»).
Для данных потребителей произведем расчет компенсации реактивной мощности при помощи конденсаторных батарей.
Данные для расчета приведены в табл. 10.2
Таблица 10.2
| Место установки | Рсум. расч , кВт | cos | tg | ||
| До компенсации | после компенсации | до компенсации | после компенсации | ||
| РПП–4С | 2114 | 0,6 | 0,8 | 1,33 | 0,75 |
| РПП–3С | 3822 | 0,6 | 0,8 | 1,33 | 0,75 |
| РПП–2С | 2192 | 0,6 | 0,8 | 1,33 | 0,75 |
| РПП–1С | 7183 | 0,6 | 0,9 | 1,33 | 0,48 |
| ЦПП конвейеризации | 4509 | 0,7 | 0,9 | 1,02 | 0,48 |
| ЦПП–центр | 9616 | 0,65 | 0,95 | 1,17 | 0,33 |
| ЦПП-725-ю | 4579 | 0,6 | 0,8 | 1,33 | 0,75 |
| ЦПП–620-ю | 6512 | 0,6 | 0,9 | 1,33 | 0,48 |
| ЦПП-620-с | 3177 | 0,6 | 0,8 | 1,33 | 0,75 |
| ЦПП-270 | 1901 | 0,7 | 0,9 | 1,02 | 0,48 |
Информация о cos предоставлена главным энергетиком шахты Комсомольская.
Расчитаем tg (до компенсации) и tg' (после компенсации):
РПП-4С:
РПП-3С:
