Вентилятор. Для создания воздушного потока, охлаждающего жидкость, протекающую по трубкам радиатора, служит вентилятор, состоящий из крыль­чатки и ступицы со шкивом. Иногда к каркасу радиатора для более интенсивного охлаждения в нем жидкости присоединяют направляющий кожух (диффузор), внутри которого вращаются лопасти вентилятора (двигатели автомобилей ГАЗ-53А, ЗИЛ-130, КамАЗ-5320 и др.). Лопасти вентиляторов штампуют из листовой стали или изготовляют из пластмассы (двигатель автомобиля ГАЗ-24 «Волга»).

Вентиляторы двигателей автомобилей ГАЗ-53А, ЗИЛ-130 и др. имеют лопасти с отогнутыми вперед концами. При вращении такого вентилятора увеличивается подача воздуха и лучше охлаждается радиатор.

На дизеле ЯМЗ-236 вентилятор приводится в действие через систему шестерен

и получает вращение непосред­ственно от шестерни 1 (рис. 8) распределительного вала. Дета­ли привода вентилятора смон­тированы в отдельном корпусе 14, который болтами прикреп­лен к крышке распределитель­ных шестерен. Шестерня 2 приводит во вращение вал 5, установленный в корпусе вентилятора на шарико­подшипниках 3. Самоподжимный сальник 4, запрессованный в корпус, препятствует выходу смазки из подшипников. На переднем конце вала 5 установлены шкив 13 привода генератора и компрессора, ступица 9 крыльчатки 12 вентилятора и резиновая упругая муфта 11. От муфты вращение передается вентилятору. Упругая муфта поглощает силы инерции, возникающие при значительном изменении частоты вращения коленчатого вала, и разгружает вал вентилятора от дополнительных скручивающих сил.

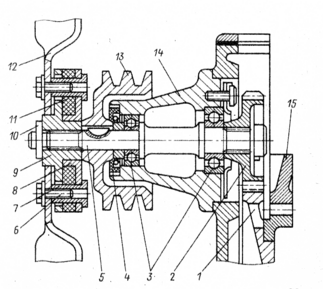

Рис. 8. Привод вентилятора дизеля ЯМЗ-236:

1 — шестерня распределительного вала; 2 — шестерня вентилятора; 3 — шарико­подшипники ; 4 — самоподжимной саль­ник; 5 — вал вентилятора; 6 — болт; 7 — распорная втулка; 8 — ступица муфты; 9 — ступица крыльчатки вентилятора; 10 — гайка; 11 — резиновая упругая муф­та; 12 — крыльчатка вентилятора; 13 — шкив привода генератора и компрессора; 14 — корпус вентилятора; 15 — шестерня привода топливного насоса высокого давления

Для поддержания оптимального температурного режима двигателя в системе охлаждения применены жалюзи, вентилятор и термостаты. В холодную погоду ни в коем случае нельзя снимать термостат, так как это приведет к интенсивному износу двигателя, увеличенному расходу топлива, старению масла, снижению мощности и к другим нежелательным явлениям. Таким образом, постоянство теплового режима является важнейшим фактором экономичной и надежной работы двигателя.

ПОДОГРЕВ СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ ПЕРЕД ПУСКОМ

Пусковые подогреватели служат для предварительного прогрева двигателя перед пуском в холодную погоду. На автомобиле ЗИЛ-130 по особому заказу можно устанавливать подогреватель, работающий на том же топливе, что и двигатель. Пусковой подогреватель состоит из котла 17 (рис. 9), постоянно соединенного трубками 14 и 38 с системой охлаждения двигателя, топливного бачка 1, электро­двигателя 5 с вентилятором, регулятора подачи топлива с электромагнитным клапаном 8 и пульта управления 21, расположенного на щитке двигателя.

Рис. 9. Пусковой подогреватель двигателя автомобиля ЗИЛ-130:

1 – топливный бачок; 2 — пробка бачка; 3 – воронка; 4 — кран; 5 — электродвигатель с вентилятором; 6 — сливной кран трубопровода подогревателя; 7 — ручка управления краном; 8 — электромагнит­ный клапан; 9 — регулировочная игла; 10 — спираль подогрева электромагнитного клапана; 11 — трубка от электромагнитного клапана к камере сгорания котла; 12 — шланг подвода воздуха; 13 — свеча накаливания; 14 — отводящая трубка от двигателя к котлу; 15—лоток; 16 — сливной кран котла; 17 — котел подогревателя; 18 — подводящая трубка от котла к двигателю; 19 — штуцер; 20 — топливопровод; 21 — пульс управления; 22 — контрольная спираль; 23 — ручка переклю­чателя ; 24 — выключатель свечи накаливания; 25 — провод

Ручка 23 переключателя пульта управления может занимать три положения: О — все выключено (ручка нажата до отказа); I — включен электродвигатель вентилятора (ручка вытянута наполовину); II — включены электродвигатель вентилятора и электромагнитный клапан (ручка вытянут до отказа).

Для подогрева электромагнитного клапана 8 во время пуска подогревателя в корпусе клапана установлена спираль 10, соединенная последовательно со свечой 13 накаливания и спиралью 22 (сопротивление). Включается спираль 10 одновременно со свечой одним и тем же выключателем 24.

Порядок пуска двигателя при помощи пускового подогревателя следующий. Подготовляют 32—35 л воды для заполнения системы охлаждения. Закрывают жалюзи и открывают капот двигателя. В котел подогревателя через воронку 3 наливают 1,5 л воды и открывают кран 4. Затем перемещают ручку переключателя в положение II на 45 с; включается электродвигатель 5, откры­вается электромагнитный клапан, и топливо поступает в камеру сгорания котла. Далее ручку переводят в положение 0 и включают выключатель 24 свечи накаливания. При нагреве контрольной спирали до светло-красного цвета загорается смесь, т. е. происходит вспышка, и раздается хлопок. Первоначально воспламенение топливовоздушной смеси происходит от свечи накаливания 13. После начала горения смеси включают подогреватель, перемещая ручку переключателя в положение II. Как только в камере сгорания горение смеси станет устойчивым, свечу выключают, и дальнейшее воспламенение топлива происходит от горящей смеси.

В результате сгорания смеси образуются горячие газы, которые проходят по жаровой трубе и отдают тепло жидкости, залитой в котел. Выходящие из котла горячие газы по лотку 15 направляются под картер двигателя и нагревают масло; поднимаясь выше, они обогревают двигатель снаружи. В связи с этим необходимо помнить, что подогреватель и двигатель следует содержать в чистоте, так как замасленный двигатель и подтеки топлива могут быть причиной возникновения пожара.

Через 1—2 мин после начала работы подогревателя в котел дополнительно наливают 6 — 8 л воды. Закрывают пробку воронки, прикрывают капот и про­должают прогрев двигателя. Вода в котле закипает, и образующийся пар проходит в полости блока цилиндров и головок блока и в виде конденсата стекает в котел. Когда двигатель прогреется, из открытой наливной горловины радиатора пойдет пар. После этого пусковой рукояткой проворачивают коленчатый вал несколько раз для распределения смазки по подшипникам. Свободное вращение коленчатого вала будет свидетельствовать о готовности двигателя к пуску.

Выключают подогреватель, переводя ручку 23 переключателя в положение I (продувка котла), и закрывают кран 4. После прекращения горения в котле ручку переключателя переводят в положение 0. (При несоблюдении последовательности выключения подогревателя может возникнуть пожар). Выключив подогреватель, пускают двигатель, закрывают сливной кран патрубка радиатора, а систему охлаждения заполняют водой через наливную воронку подогревателя и горловину радиатора.

Если в систему охлаждения залита жидкость, замерзающая при низкой температуре (антифриз), то прежде чем пользоваться пусковым подогревателем, необходимо убедиться, что антифриз не застыл, и строго соблюдать заводскую инструкцию по подготовке пуска двигателя с антифризом.

ВОЗДУШНАЯ СИСТЕМА ОХЛАЖДЕНИЯ

Жидкостная система охлаждения автомобильных двигателей получила широкое распространение, несмотря на следующие недостатки: замерзание воды при низкой температуре, что может вывести двигатель из строя; образование на внутренних стенках системы накипи, уменьшающей теплообмен и вызывающей перегрев двигателя; увеличение массы и размеров двигателя из-за наличия двойных стенок.

В настоящее время получает распространение воздушная система охлаждения, при которой необходимый температурный режим двигателя создается воздушным потоком. Цилиндры и головки блока двигателей с воздушным охлаждением делают серебренными, что значительно увеличивает поверхность их охлаждения. Если двигатель с воздушным охлаждением много цилиндровый, то цилиндры, как правило, выполняют отдельно и по одному присоединяют к общему блоку.

Для поддержания нормального температурного режима мотоциклетного двигателя вполне достаточно иметь серебренные поверхности, охлаждаемые встречным потоком воздуха. На автомобиле двигатель закрыт капотом, и для его охлаждения необходим принудительный обдув поверхностей мощным вентиля­тором. Установка вентилятора и направляющих кожухов вызвана еще и тем, что ребра, увеличивая поверхность охлаждения двигателя, несколько затрудняют доступ холодного воздуха к наиболее нагретым местам цилиндра и головки.

На автомобиле ЗАЗ-968А «Запорожец» установлен V-образный двигатель с принудительной воздушной системой охлаждения.

При сравнении жидкостной системы охлаждения с воздушной выявляются следующие преимущества последней: простота и удобство в эксплуатации из-за отсутствия жидкости; меньшая масса двигателя с воздушным охлаждением по сравнению с массой аналогичного двигателя с жидкостным охлаждением; пониженная чувствительность к колебаниям температуры, особенно ценная при эксплуатации автомобиля в районах с жарким или холодным климатом.

К недостаткам двигателей с воздушным охлаждением относятся следующие: значительный расход мощности на привод вентилятора; некоторое ухудшение наполнения цилиндра, приводящее к тому, что при одинаковых частотах враще­ния коленчатого вала и других параметрах двигатель с воздушным охлажде­нием развивает несколько меньшую мощность, чем двигатель с жидкостным охлаждением; повышенный шум при работе; большая тепловая напряженность отдельных деталей.
