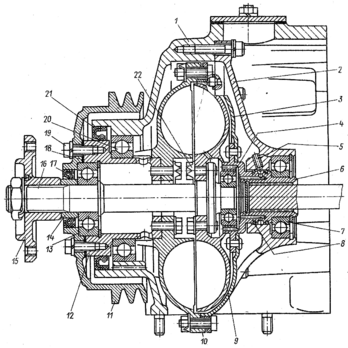

Рис. 4. Гидромуфта привода вентилятора:

1 — передняя крышка; 2 – корпус; 3 – кожух; 4, 7, 13 и 20 — шарикоподшипники; 5 – трубка подвода масла; 6 — ведущий вал; 8 — уплотнительные кольца; 9 – ведомое колесо; 10 – ведущее колесо; 11 –шкив; 12 — вал шкива; 14 – упорная втулка; 15 – ступица вентилятора; 16 – ведомый вал; 17 и 21 — самоподжимные сальники: 18 – прокладка; 19 и 22 — болты

В движение гидромуфта приводится от коленчатого вала двигателя через шлицевой ведущий вал 6. Вентилятор, расположенный соосно с коленчатым валом, укреплен на ступице 15, установленной на ведомом валу 16. Ведущую часть гидромуфты составляют: ведущий вал 6 в сборе с кожухом 3; ведущее колесо 10, соединенное болтами с кожухом и валом 12 шкива; шкив 1 привода насоса и генератора, привернутый к валу 12 болтами 19. Ведущая часть гидромуфты вращается на шарикоподшипниках 7 и 20. Ведомую .часть гидромуфты составляют: ведомое колесо 9 в сборе, соединенное болтами 22 с ведомым валом 16. Ведомая часть гидромуфты привода вентилятора вращается на шарикоподшипниках 4 и 13. Уплотнение гидромуфты осуществлено двумя уплотнительными кольцами 8 и самоподжимными сальниками 17 и 21.

Для управления гидромуфтой привода вентилятора имеется выключатель золотникового типа, установленный на нагнетательном патрубке 7 (см. рис. 3) в передней части двигателя. В зависимости от температуры жидкости в системе охлаждения выключатель гидромуфты соединяет или разъединяет ведущий вал с ведомым 16 (см. рис. 4), изменяя количество масла, поступающего в гидромуфту из системы смазки. Масло для работы гидромуфты подается насосом в ее полость, затем по трубке 5 подводится в каналы ведущего вала и через отверстия в ведомом колесе — в межлопастное пространство. При вращении ведущего колеса 10 масло с его лопаток переходит на лопатки ведомого колеса 9, и оно начинает вращаться, передавая крутящий момент на вал 16 и вентилятор. Гидромуфта при помощи крана включается в работу или отключается, а в связи с этим включается или отключается вентилятор. Кран находится в корпусе выключателя гидромуфты.

Вентилятор может работать в трех режимах:

автоматический — температура охлаждающей жидкости в двигателе поддержи­вается равной 80 — 95 °С; кран выключателя гидромуфты установлен в поло­жение В (метка на корпусе); при снижении температуры охлаждающей жидкости ниже 80 ⁰С вентилятор автоматически отключается;

вентилятор отключен — кран выключателя гидромуфты установлен в поло­жение 0; вентилятор может вращаться с небольшой частотой;

вентилятор включен постоянно — в таком режиме допускается кратковременная работа в случае возможных неисправностей гидромуфты или ее выключателя.

Температуру жидкости в системе охлаждения контролируют дистанционным термометром, приемник которого расположен в кабинете водителя на щитке приборов, в датчик в водораспределительной коробке (дизель автомобиля КамАЗ-5320), в водяном канале впускного трубопровода (двигатели автомобилей ГАЗ-53А и ЗИЛ-130), в головке блока (двигатель автомобиля ГАЗ-24 «Волга»). Если температура воды в системе охлаждения превышает определенную величину, то на щитке приборов загорается сигнальная лампа, например красная (автомобиль ГАЗ-53А) при температуре воды 105—108 °С.

ПРИБОРЫ ЖИДКОСТНОЙ СИСТЕМЫ ОХЛАЖДЕНИЯ

Радиатор. Теплообменником, в котором тепло от жидкости передается через трубки воздуху, является радиатор, имеющий верхний 7 (рис. 5) и нижний 14 бачки, соединенные сердцевиной 11 радиатора. В верхний бачок впаяны наливная горловина 6, закрываемая пробкой 5, и патрубок для подсоединения гибкого шланга, подводящего охлаждающую жидкость к радиатору. Сбоку наливная горловина имеет отверстие для пароотводной трубки. В нижний бачок впаян патрубок отводящего гибкого шланга 12. К верхнему и нижнему бачкам припаяны боковые стойки 1, соединенные пластиной, припаянной к нижнему бачку. Стойки и пластина образуют каркас радиатора. Сердцевины радиаторов отечест­венных автомобилей могут быть трубчато-пластинчатыми и трубчато-ленточными.

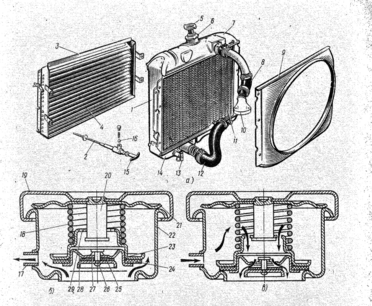

Рис. 5. Элементы системы охлаждения:

а — общий вид радиатора; б — открыт паровой (выпускной) клапан; в — открыт воздушный (впускной) клапан; 1— стойка; 2 — тяга; 3 — каркас; 4 — жалюзи; 5 — пробка радиатора; б и 22 — горловина радиатора; 7 — верхний бачок; 8 и 12 — гибкие шланги; 9 — направляющий кожух; 10 — отводящий патрубок; 11 — сердцевина радиатора; 13 — сливной краник радиатора; 14 — нижний бачок; 15 — рукоятка привода жалюзи; 16 — фиксатор; 17 — пароотводная трубка; 18 — пружина парового клапа­на; 19 — корпус пробки; 20 — стойка; 21 — запорная пружина; 23 — паровой (выпускной) клапан; 24 — прокладка выпускного клапана; 25 — прокладка воздушного клапана; 26 — воздушный клапан; 27 — пружина воздушного клапана; 28 — седло воздушного клапана; 29 — отверстие для поступления воздуха

Сердцевина трубчато-пластинчатого радиатора состоит из нескольких рядов тру­бок, впаянных в верхний и нижний бачки. На трубки надеты гонкие охлаждающие пластины, изготовленные из латуни, алюминия или красной меди. Иногда охлаждающие пластины делают гофрированными, что значительно увеличивает поверхность охлаждения радиатора. Широкую гофрированную ленту помещают между трубками и припаивают к ним. Такую конструкцию трубчато-ленточных радиаторов имеют двигатели автомобилей ГАЗ-24 «Волга», ЗИЛ-130, ГАЗ-53А, КамАЗ-5320 и др.

Радиатор соединен с рубашкой охлаждения двигателя патрубками и гибкими шлангами, которые прикреплены к патрубкам стяжными хомутиками. Такое соединение допускает относительное смещение двигателя и радиатора. Перед радиатором установлены жалюзи 4 для регулирования количества воздуха, проходящего между трубкой радиатора. При перемещении рукоятки 15, укреп­ленной в кронштейне, вперед до отказа створки полностью открываются и воздух свободно проходит между трубками радиатора. В случае переме­щения этой рукоятки назад до отказа створки закрываются и обдув радиатора воздухом прекращается. Для поддержания определенного температурного режима двигателя рукоятку можно установить на фиксаторе 16 в любом промежуточном положении.

Горловину 22 герметически закрывает пробка, изолирующая систему охлаждения двигателя от окружающей среды. Пробка радиатора состоит из корпуса 19, парового 23 и воздушного 26 клапанов и запорной пружины 21. На стойке 20, при помощи которой к корпусу крепится запорная пружина, установлен паровой клапан, прижатый пружиной 18. Воздушный клапан 26 прижимается пружиной 27 к седлу 28, запрессованному в паровом клапане. Плотное соединение клапанов с седлами достигается установкой резиновых прокладок 24 и 25. При повреждении или разрушении резиновых прокладок система охлаждения становится открытой, и вода закипает при 100 °С.

В случае закипания жидкости в системе охлаждения давление пара в радиаторе возрастает. При увеличении давления до 145—155 кН/м² (1,45—1,55 кгс/см²) открывается паровой клапан 23, преодолевая сопротивление пружины 18. Система охлаждения двигателя сообщается с окружающей средой, и пар выходит из радиатора через пароотводную трубку. После остановки двигателя жидкость охлаждается, пар конденсируется и в системе охлаждения создается разрежение. При снижении давления на 1 — 13 кН/м² (0,01—0,13 кгс/см²) открывается воздушный клапан 26 и в радиатор через отверстия 29 и клапан начинает поступать воздух, проходящий по пароотводной трубке. Работа парового и воздушного клапанов предотвращает возможное повреждение радиатора под действием как внешнего, так и внутреннего давления.

Водяной насос. Для создания в системе охлаждения принудительной циркуляции жидкости служит центробежный насос. На автомобилях ГАЗ-53А, ГАЗ-24 «Волга», ЗИЛ-130 и других водяные насосы конструктивно объединены с вентиляторами и имеют общий привод. Водяной насос (рис. 6), укрепленный на переднем торце блока цилиндров, состоит из чугунного корпуса 9 и корпуса 12 крыль­чатки 13. Вал 5 и вентилятор 4 вращаются на шарикоподшипниках 19 и 21, запрессованных в корпус 9. От смещения шарикоподшипники удерживаются втулкой 20 и cтопорными кольцами. Для удержания в них смазки и для защиты от загрязнения шарикоподшипники имеют уплотнения. На одном конце вала 5 болтом укреплена пластмассовая крыльчатка 13. На другом конце вала 15 установлены разрезная конусная втулка 22 и на шпонке 2 ступица 3 шкива 5 и вентилятора 4.

Рис. 6. Водяной насос и вентилятор двигателя автомобиля ЗИЛ-130:

1 — корончатая гайка; 2 — шпонка; 3 — ступица шкива вентилятора; 4 — вентилятор; 5 — шкив; 6 — ремень привода генератора; 7 — ремень привода насоса гидроусилителя; 8 — ремень привода компрессора; 9 — чугунный корпус; 10 — пробка; 11 — масленка; 12 — корпус крыльчатки; 13 — крыльчатка насоса; 14 — самоподжймной сальник; 15 — вал; 16 — графитизированная текстолитовая уплотнительная шайба; 17 — обойма крыльчатки; 18 — отражатель; 19 и 21 — подшипники; 20 — распорная втулка; 22 — разрезная конусная втулка

Уплотнение вала 5 в корпусе осуществлено самоподжимным сальником 14, состоящим из графитизированной текстолитовой шайбы 16, резиновой манжеты, пружины и двух обойм. Сальник вращается вместе с крыльчаткой, так как высту­пы текстолитовой шайбы входят в прорези хвостовика крыльчатки. Пружина через резиновую манжету прижимает шайбу 16 к шлифованной, плоскости корпуса, что предотвращает вытекание жидкости из насоса. Шарикоподшипники насоса смазывают консистентной смазкой, которая не вымывается водой. Перед заправкой полости подшипников смазкой отвертывают пробку 10, закрывающую контрольное отверстие. Через масленку 11 смазка подается шприцем в корпус насоса до тех пор, пока она не начнет выходить из контрольного отверстия. После этого пробку W ввертывают в контрольное отверстие.

Привод водяного насоса и вентилятора осуществлен от шкива коленчатого вала при помощи клиноременной передачи, состоящей из двух ремней. Передний ремень 6 охватывает также и шкив генератора, а второй ремень 7 — шкив насоса гидроусилителя рулевого управления. Третий ремень 8 шкива 5 приводит в действие компрессор. Для нормальной работы ременных передач натяжение ремней должно быть не очень слабым и не очень тугим. Первые два ремня (6 и 7) натягивают перемещением генератора и насоса гидроусилителя рулевого управления, а третий — перемещением компрессора. При правильном натяжении прогиб первого и второго ремней между шкивом 5 водяного насоса и соответ­ствующими шкивами генератора и гидроусилителя рулевого управления под действием силы 40 Н (4 кгс) должен составлять 8—14 мм, а ремня между шкивом 5 водяного насоса и шкивом компрессора 5 — 8 мм.

Перед работой необходимо периодически проверять затяжку гайки 1 крепления ступицы шкива, так как ослабление крепления шкива 5 водяного насоса может привести к повреждению вентилятора, радиатора и насоса. При ослаблении этого соединения следует немедленно подтянуть гайку предварительно вынув шплинт. Усилие затяжки гайки должно быть равным 8,5—10 кгс-м. После подтягивания гайку тщательно шплинтуют.

Водяные насосы дизелей ЯМЗ-236 и автомобиля КамАЗ-5320 работают так же, как и насосы двигателей автомобилей ЗИЛ-130, ГАЗ-53А и др., но имеют некоторые особенности. Насос дизеля ЯМЗ-236 укреплен с правой стороны крышки распределительных шестерен, приводится в действие клиноременной передачей и не связан с приводом вентилятора.

Водяной насос дизеля автомобиля КамАЗ-5320 установлен на передней части блока цилиндров с левой стороны и приводится в действие клиноременной передачей от шкива коленчатого вала. Вентилятор установлен отдельно на гидромуфте.

Термостат. Необходимую температуру жидкости в системе охлаждения автомати­чески поддерживает термостат. Он позволяет быстро погреть холодный двигатель при пуске. На автомобильных двигателях применены термостаты с жидкостным и твердым наполнителями. В жидкостные термостаты наливают легко испаряю­щуюся жидкость (смесь 70% этилового спирта и 30% воды). В качестве твердого наполнителя используют церезин с медной стружкой, обладающий большим коэф­фициентом объемного расширения.

Жидкостный термостат (рис. 7, а) состоит из корпуса 7 с окнами гофрированно­го баллона 2 и клапана 5. Нижняя часть гофрированного баллона жестко соединена с кронштейном 8 и корпусом. К верхней части баллона припаян шток 3 с клапаном. Шток может перемещаться в направляющей корпуса. Иногда на клапане термостата делают небольшое отверстие или выдавку на кромке для выхода воздуха при заливке жидкости в систему охлаждения. В запаянном гофрированном баллоне находится жидкость, занимающая примерно половину внутреннего объема баллона. Из баллона откачан воздух, и при нормаль­ных условиях он сжат, а клапан закрыт.

Рис. 7. Схемы термостатов:

а — жидкость (двигатель автомобиля ГАЗ-24); б — с твердым наполнителем (двигатель автомобиля ЗИЛ-130); I и IV — термостаты открыты; II и III—термостаты закрыты; 1 — корпус водяного насоса; 2 — гофрированный баллон; 3 и 13 — штоки; 4 — прокладка; 5 и 15 — клапаны термостатов; 6 и 16 – патрубки; отводящие горячую жидкость; 7 и 18 — корпусы термостатов; 8 — кронштейн; 9 — баллон термостата; 10 — твердый наполнитель; 11— резиновая мембрана; 12 — направляющая втулка; 14 — возвратная пружина; 17 — коромысло клапана; 19 — буфер; 20 — впускной трубопровод

Жидкостный термостат работает следующим образом. Если температура жидкости в системе охлаждения не превышает 73 °С, то баллон сжат и клапан закрыт. Жидкость по перепускному каналу поступает к насосу, минуя радиатор. По мере прогрева двигателя жидкость в системе охлаждения нагревается. При повышении ее температуры свыше 73 — 83 °С жидкость, находящаяся в баллоне, начинает испаряться, давление в баллоне повышается и клапан открывается. Охлаждающая жидкость поступает в радиатор. При температуре 88 —94 ⁰С клапан термостата открыт полностью.

Термостат с твердым наполнителем (рис. 7) расположен между впускным трубопроводом 20 и отводящим патрубком 16. К корпусу 18 постоянно прижимается пружиной 14 клапан 15, шарнирно соединенный со штоком 13. Последний опирается на резиновую мембрану 11, которая зажата между баллоном 9 и направляющей втулкой. Внутреннее пространство баллона заполнено твердым наполнителем 10. Пока двигатель не прогрет, наполнитель в баллоне находится в твердом состоянии и клапан термостата закрыт. При повышении температуры воды в системе охлаждения до 70 °С и более объем наполнителя увеличивается, так как церезин плавится и нажимает на мембрану. Она выгибается вверх, давит через буфер 19 на шток, который поворачивает клапан 15, вследствие чего охлаждающая жидкость поступает в радиатор. При снижении температуры охлаждающей жидкости объем твердого наполнителя уменьшается и клапан термостата под действием возвратной пружины закрывается.
