Текст из файла (страница 3)

Рис. 7

На рис. 7 приведены размеры, которые подлежат расчету.

Размеры поверхностей изделия, формуемых пуансоном, приведены в таблице:

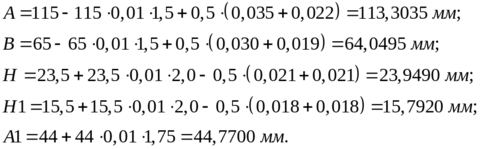

Подставляя численные значения в соответствующую формулу, получаем:

Полученные результаты округляем с кратностью по 11–12 квалитету, то есть для размеров А, В, А1 – 0,10, а для размеров Н и Н1 – 0,05:

4.3. Расчет исполнительных размеров полуматрицы неподвижной

Рис. 8

На рис. 8 приведены размеры, которые подлежат расчету.

Размеры поверхностей изделия, формуемых полуматрицей неподвижной, приведены в таблице:

Подставляя численные значения в соответствующую формулу, получаем:

Полученные результаты округляем с кратностью по 11–12 квалитету, то есть для размеров Н – 0,02:

4.4. Расчет исполнительных размеров вставки

Рис. 9

На рис. 9 приведены размеры знака, которые подлежат расчету.

Размеры поверхностей изделия, формуемых вставкой, приведены в таблице:

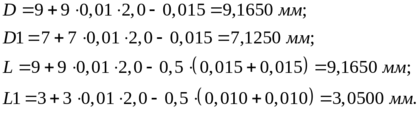

Подставляя численные значения в соответствующую формулу, получаем:

Полученные результаты округляем с кратностью по 11–12 квалитету, то есть для размеров D, L – 0,05, для размера D1 – 0,02, а для размера L1 – 0,01:

4.5. Расчет исполнительных размеров нижнего знака

Рис. 10

На рис. 10 приведены размеры, которые подлежат расчету.

Размеры поверхностей изделия, формуемых вставкой пуансона, приведены в таблице:

Подставляя численные значения в соответствующую формулу, получаем:

Полученные результаты округляем с кратностью по 11–12 квалитету, то есть для размера H – 0,02:

4.6. Расче т исполнительных размеров верхнего знака

Рис. 11

На рис. 11 приведены размеры, которые подлежат расчету.

Размеры поверхностей изделия, формуемых вставкой пуансона, приведены в таблице:

Подставляя численные значения в соответствующую формулу, получаем:

Полученные результаты округляем с кратностью по 11–12 квалитету, то есть для размеров D и H – 0,020:

5. РАСЧЕТ УСТАНОВЛЕННОГО РЕСУРСА ОСНАСТКИ

Определение установленной безотказной наработки и установленного ресурса пресс–формы до среднего и капитального ремонтов.

1. Наработка и ресурс пресс–формы зависит от их конструкционной сложности. Принимаем категорию сложности пресс–формы 1 – пресс–форма с одной плоскостью разъема для изделий с простой поверхностью без арматуры, резьбы и элементов, препятствующих свободному извлечению из формы.

2. Установленную безотказную наработку П_б в тыс. деталей и установленные ресурсы пресс–формы до среднего ремонта П_с в тыс. деталей и до капитального ремонта П_к в тыс. деталей определяют по формуле:

где – номинальная наработка пресс–формы с одного гнезда, тыс. дет., ;

– номинальный ресурс пресс–формы до среднего ремонта с одного гнезда, тыс. дет. ;

– номинальный ресурс пресс–формы до капитального ремонта с одного гнезда, тыс. дет. ;

– коэффициент, учитывающий гнездность пресс–формы, ;

– коэффициент, учитывающий высоту формуемых пластмассовых изделий, ;

– коэффициент, учитывающий твердость формообразующих поверхностей, ;

– коэффициент, учитывающий шероховатость формообразующих поверхностей, ;

– коэффициент, учитывающий квалитет точности формуемых изделий, ;

– коэффициент, учитывающий конструкционные особенности пресс–форм и дополнительные требования к качеству формуемых пластмассовых изделий, ;

– коэффициент, учитывающий связь пресс–форм с оборудованием, ;

– число гнезд, .

Подставив данные в формулы (5.1)–(5.3), получаем:

6. ОПИСАНИЕ РАБОТЫ РАЗРАБОТАННОЙ ОСНАСТКИ

Многогнездная литьевая форма состоит из двух частей: подвижной и неподвижной, которые закреплены на плитах литьевой машины.

Неподвижная часть литьевой формы состоит из двух плит: фланца неподвижного 1 и плиты матриц 2, которые центрируются штифтами 58 и скрепляются между собой болтами 50. Фланцем неподвижным 1 полуформа крепится к неподвижной плите литьевой машины. В нем также выполнены каналы охлаждения. На концах каналов выполнена резьба для крепления ниппелей 54. Центрирование полуформы на плите машины осуществляется кольцом установочным 16, которое закреплено на фланце неподвижном 1 винтами 52 и штифтами 57. Такое же кольцо установлено на подвижном фланце 6. В плите матриц располагаются четыре полуматрицы неподвижные 12, в каждой их которых имеются по две вставки 13. Каждая из вставок комплектуется знаком верхним 15. Таким образом, полуматрица неподвижная 12, вставка 13 и знак верхний 15 образуют оформляющую полость сложной формы, которая формует верхнюю часть изделия. В этой же плите располагаются четыре колонки направляющие 23, которые вместе со втулками направляющими 24 осуществляют точное центрирование обеих полуформ относительно их общей оси и оси инжекционного цилиндра. В обеих плитах также расположена литниковая втулка 22 с центральным литниковым каналом

Подвижная часть литьевой формы состоит в свою очередь из трех плит (плита пуансонов 3, плита охлаждения 4 и фланец подвижный 6) и двух брусов опорных 5. Эти детали центрируются штифтами 59 и скрепляются болтами 51. Фланцем подвижным полуформа крепится к подвижной плите машины. В плите пуансонов располагаются четыре полуматрицы подвижные 10, в которых смонтированы пуансоны 11. В каждом из пуансонов имеются по два знака нижних 14. Полуматрица подвижная 12, пуансон 11 и знак 14 также образуют оформляющую полость, которая формует нижнюю часть изделия. В центре плиты пуансонов расположена центральная втулка 21. В этой же плите расположены разводящие литниковые каналы, обеспечивающие подвод расплава к гнездам формы. В знаках 14 и втулке центральной 21 проделаны отверстия под толкатели 17 и 18 соответственно. Эти толкатели крепятся в плите держащей 7. Своими торцами они опираются в плиту прокладочную 8. Третья плита выталкивающей системы – плита несущая 9 – служит для обеспечения необходимой жесткости, и в ней закреплен хвостовик 25. Для надежного движения плит выталкивания, в них смонтирована втулка 20, которая двигается по колонке 19.

В плите охлаждения, как и во фланце неподвижном 1, сделаны каналы диаметром 9 мм, в которые подается охлаждающая жидкость.

Для возвращения выталкивающей системы в исходное положения после выталкивания имеется пружина 26.
