Содержание

Введение……………..…………………………………..……………..2

1. Анализ кинематической схемы…………..……..………………..2

2. Кинематический расчет привода…………………………………3

3. Определение геометрических параметров цилиндрической

зубчатой передачи………………………………………….…………..6

4. Геометрический расчет конической зубчатой передачи………9

5. Определение геометрических размеров и расчет на

прочность выходного вала…………………………………………….11

6. Проверочный расчет подшипника..……………………………….16

7. Список использованной литературы……………………………..18

Редуктор - это механизм состоящий из зубчатых или червячных

передач, заключенный в отдельный закрытый корпус. Редуктор

предназначен для понижения числа оборотов и, соответственно, повышения крутящего момента.

Редукторы делятся по следующим признакам:

- по типу передачи - на зубчатые, червячные или зубчато-червячные:

- по числу ступеней - на одноступенчатые (когда передаче осуществляется одной парой колес), двух-, трех- или многоступенчатые:

- по типу зубчатых колес - на цилиндрические, конические,или коническо-цилиндрические;

- по расположению валов редуктора в пространстве - на горизонтальные, вертикальные, наклонные:

- по особенностям кинематической схемы " на развернутую, соосную. с раздвоенной ступенью.

1. Анализ кинематической схемы

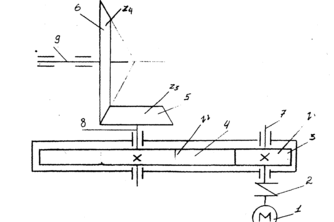

Наш механизм состоит из привода электромашинной (1), муфты (2), цилиндрической шестерни (3), цилиндрические колеса (4), конической шестерни (5), конического колеса (6), валов (7,6,9) и трех пар подшипников качения. Мощность на ведомом валу N₃=9,2 кВт, угловая скорость п₃= 155 об/мин, привод предназначен для длительной работы, допускаемое отклонение скорости 5%,

2. Кинематический расчет привода

2.1. Определяем общий КПД привода

=₁*₂*₃³*₄

Согласно таблице 5 (1) имеем

₁=0,93 - КПД прямозубой цилиндрической передачи;

₂=0,9 - КПД конической передачи;

₃=0,98 - КПД подшипников качения;

₄=0,98 - КПД муфты

 = 0,93 * 0,98³ * 0,9 * 0,98 = 0,77

2.2. Определяем номинальную мощность двигателя

N_дв=N₃/=11,9 кВт

2.3. Выбираем тип двигателя по таблице 13 (2). Это двигатель

А62 с ближайшим большим значением мощности 14 кВт. Этому значению номинальной мощности соответствует частота вращения 1500 об/мин.

2.4. Определяем передаточное число привода

i = i_ном/n₃ = 1500/155 = 9,78

2.5. Так как наш механизм состоит из закрытой цилиндрической передачи и открытой конической передачи, то разбиваем передаточное число на две составляющих:

i = i₁ * i₂

По таблице б (1) рекомендуемые значения передаточных отношений цилиндрической передачи от 2 до 5; конической - от 1 до 3 по ГОСТ 221-75. Назначаем стандартные передаточные числа i₁ = 4, i₂ = 2,5.

2.6. Уточняем общее передаточное число

i = g.5 * 4 = 10

2.7. Определяем максимально допустимое отклонение частоты вращения выходного вала

где - допускаемое отклонение скорости по заданию.

2.8. Допускаемая частота вращения выходного вала с учетом отклонений

2.9. Зная частные передаточные отношения определяем частоту вращения каждого вала:

Таким образом, частота вращения выходного вала находится в пределах допустимой.

2.10. Определяем крутящие моменты, передаваемые валами механизма с учетом передаточных отношений и КПД:

2
.11 Аналогично определяем мощность, передаваемую валами

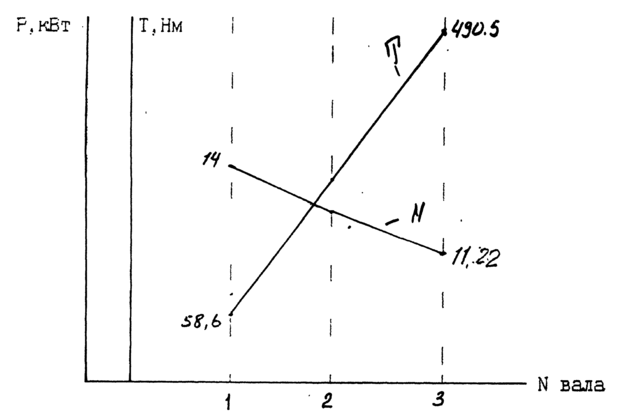

2.12. Построим график распределения крутящего момента и мощности по валам привода

3. Определение геометрических параметров цилиндрической зубчатой передачи

3.1. Для колес со стандартным исходным контуром, нарезаемым без смещения режущего инструмента (х = 0), число зубьев шестерни рекомендуется выбирать в пределах от 22 до 26. Выбираем Z₁ = 22

3.2. Число зубьев колеса:

Z₂ = Z₁ * i₁ = 22 * 4 = 88

3.3. Определяем межосевое расстояние по формуле

где K_a - вспомогательный коэффициент, для косозубых передач равен 43;

- коэффициент ширины венца шестерни расположенной симметрично относительно опор, по таблице 9(3) равен 0,4;

i₁ - передаточное число;

T

₂ - вращающий момент на тихоходном валу;

По таблице 3.1 (3) определяем марку стали для шестерни - 40Х. твердость > 45HRC: для колеса - 40Х. твердость 350НВ.

По таблице 3.2 (3) для шестерни для колеcа предназначенных для длительной работы.

Тогда

Полученное значение межосевого расстояния для нестандартных передач округляем до ближайшего из ряда нормальных линейных размеров, A_W = 100 мм.

3.4. Определяем модуль зацепления по формуле

где К_m, - вспомогательный коэффициент, для косозубых передач равен 5,8;

допускаемое напряжение изгиба материала колеса с менее прочным зубом по таблице 3.4 (3).

Тогда

Полученное значение модуля округляем в большую сторону до стандартного из ряда стр.59 (3). Для силовых зубчатых передач при твердости одного из колес > 45HRC. принимается модуль > 1.5. поэтому принимаем модуль m=2.

3.5. Определяем угол наклона зубьев для косозубых передач:

3.6. Определяем суммарное число зубьев шестерни и колеса для косозубых колес

Полученное значение округляем в меньшую сторону до целого числа, то есть Z = 100.

3.7. Определяем число зубьев шестерни

3.8. Определяем число зубьев колеса

Z₂ = Z - Z₁ = 100 - 20 == 80

3.9. Определяем фактическое передаточное число и проверяем его отклонение

следовательно передаточное число выбрано верно.

3.10. Определяем основные геометрические параметры передачи и сводим их в таблицу

4. Геометрический расчет конической зубчатой передачи

4.1 Определяем делительный диаметр колеса

где определены заранее

- коэффициент, учитывающий распределение нагрузки по ширине венца, для прирабатывающихся колес равен 1;

V_Н- коэффициент вида конических колес, для прямозубых равен 1.

Тогда

Полученное значение внешнего делительного диаметра колеса округляем до ближайшего значения из ряда нормальных линейных размеров табл.13.15 (3).

d_е4 =250 мм

4.2. Определяем углы делительных конусов шестерни и колеса

4.3. Определяем внешнее конусное расстояние

4.4. Определяем ширину зубчатого венца

4.5. Определяем внешний окружной модуль

где К_f - коэффициент, учитывающий распределение нагрузки по ширине венца, равен 1; (3)

V_f = 0,85 - коэффициент вида конических колес. (3)
