ТЦ1=0,626 ТЦ2=2,056 ТЦ3=2,288 ТЦ4=1,915 ТЦ5=1,562
Найдём совместную длительность двух смежных этапов с учётом параллельности выполнения работ во времени:
ТЦj,j+1= КПАРj,j+1(ТЦj +ТЦj+1)
ТЦ1,2=2,28 ТЦ2,3=2,606 ТЦ3,4=2,522 ТЦ4.5=2,851
Исходя из полученных значений длительности основных этапов ОКР по разработке соответствующего объекта и с учётом того, что длительность разработки в целом равна ТЦ, а степень параллельности этапов во времени должна соответствовать значениям КПАРj,j+1,строим предварительный календарный график разработки объекта (см.рис.8.1):
Рисунок 8.1 - Календарный график разработки объекта
Расчет распределения трудоемкости этапов по календарным периодам и построение графика готовности разработки СУ на конец календарного периода
По данным расчёта трудоёмкости этапов ОКР и календарного графика определяется распределение трудоёмкости этапов по календарным периодам (кварталам), суммарная трудоёмкость разработки объекта на каждый календарный период и показатель готовности (Dгот, %) разработки на конец календарного периода (см. таблицу 8.4). Считается, что трудоёмкость каждого этапа распределяется по времени равномерно.
Таблица 8.4 - Распределение трудоёмкости этапов по календарным периодам (кварталам), суммарная трудоёмкость разработки объекта на каждый календарный период и показатель готовности (Dгот, %) разработки на конец календарного периода
| Этапы | qТj | ТОКРj | К в а р т а л ы | |||
| 1 | 2 | 3 | 4 | |||
| 1 | 0.28 | 5102.296 | 5102.296 | |||
| 2 | 0.37 | 6742.319 | 2544.77 | 3279.34 | 918.21 | |
| 3 | 0.27 | 4920.071 | 984.87 | 2150.38 | 1784.82 | |
| 4 | 0.07 | 1275.574 | 566.85 | 666.10 | 42.63 | |
| 5 | 0.01 | 182.225 | 65.56 | 116.66 | ||
| Итого | 1 | 18222.485 | 8632.936 | 5996.57 | 3434.69 | 159.29 |
| Dгот,% | 47.37% | 80.28% | 99.13% | 100.00% | ||
График показателя Dгот приведён ниже (см. рис.8.2):
Dгот´10-2 , %
Кварталы

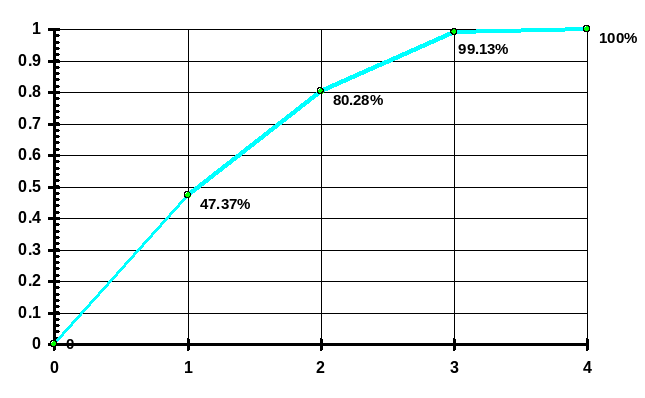

Рисунок 8.2 - Показатель готовности разработки на конец календарного периода
Расчет распределения материальных затрат и фонда основной заработной платы по календарным периодам
Из таблиц определяется общая стоимость каждого этапа ОКР СОКРj, а затем для каждого этапа рассчитываются статьи затрат на материалы и основную заработную плату работников и их распределение по календарным периодам (кварталам).
Таблица 8.5 - Материальные затраты
| Этапы | qСj | СОКРj | qМЗj | СМЗj | К в а р т а л ы | |||
| 1 | 2 | 3 | 4 | |||||
| 1 | 0.23 | 35115.71 | 0.05 | 1755.79 | 1755.79 | |||
| 2 | 0.36 | 54963.72 | 0.05 | 2748.19 | 1037.25 | 1336.67 | 374.27 | |
| 3 | 0.35 | 53436.95 | 0.3 | 16031.08 | 3209.02 | 7006.59 | 5815.47 | |
| 4 | 0.05 | 7633.85 | 0.31 | 2366.49 | 1051.64 | 1235.77 | 79.09 | |
| 5 | 0.01 | 1526.77 | 0.29 | 442.76 | 159.30 | 283.46 | ||
| Итого | 1 | 152677 | 23344.31 | 6003.06 | 9394.9 | 7584.81 | 362.55 | |
| DМЗ, % | 25.71% | 65.95% | 98.44% | 100.0% | ||||
Таблица 8.6 - Фонд основной заработной платы
| Этапы | qСj | СОКРj | qЗПj | СЗПj | К в а р т а л ы | |||
| 1 | 2 | 3 | 4 | |||||
| 1 | 0.23 | 35115.71 | 0.3 | 10534.71 | 10534.71 | |||
| 2 | 0.36 | 54963.72 | 0.3 | 16489.12 | 6223.52 | 8020.00 | 2245.60 | |
| 3 | 0.35 | 53436.95 | 0.1 | 5343.7 | 1069.67 | 2335.53 | 1938.49 | |
| 4 | 0.05 | 7633.85 | 0.15 | 1145.08 | 508.86 | 597.95 | 38.27 | |
| 5 | 0.01 | 1526.77 | 0.15 | 229.02 | 82.40 | 146.62 | ||
| Итого | 1 | 152677 | 33741.63 | 17828.9 | 10864.39 | 4864.44 | 184.89 | |
| DЗП, % | 52.84% | 85.04% | 99.46% | 100.0% | ||||
Распределение затрат на материалы и основную заработную плату работников по календарным периодам (кварталам) показаны в виде диаграмм (см. рис.8.3).
Рисунок 8.3 - Распределение затрат на материалы и основную заработную плату работников по календарным периодам (кварталам)
