146225 (729382), страница 2

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 2)

Указанные преимущества молотой негашеной извести способствуют ее применению в производстве различных строительных материалов и изделий.

Благоприятные результаты при гидратном твердении молотой негашеной извести можно получить лишь при сле­дующих условиях, обеспечивающих нормальный ход про­цессов ее твердения:

• применение извести тонкого помола;

• соблюдение определенного водоизвесткового отношения;

• отвод тепла или использование других приемов, не до­пускающих разогревания твердеющего раствора или бетона до температур, вызывающих интенсивное испарение воды (особенно при кипении);

• прекращение перемешивания растворной или бетонной смеси на определенном этапе гидратации извести.

При грубом помоле извести создаются условия для воз­никновения местных очагов перегрева материала, кипения воды и разрыхления структуры схватывающихся новооб­разований, что сопровождается появлением значительных растягивающих напряжений и деформаций, вызывающих снижение прочности, а иногда и разрушение твердеющего раствора или бетона. Поэтому негашеную известь следует измельчать до удельной поверхности 3500—5000 см²/г, причем остаток на сите № 02 должен быть близким к нулю, а на сите № 008 не превышать 4—6%.

Отрицательно влияет на гидратное твердение негашеной извести пережог. Замедленная гидратация крупных крис­таллов окиси кальция (крупнее 10—20 мкм) в уже затвер­девшем известковом камне вызывает дополнительные неком-пенсируемые напряжения. Поэтому количество пережога в молотой негашеной извести не должно превышать 3—5%. Гидратное твердение негашеной извести протекает нор­мально при содержании воды в растворной или бетонной смеси лишь в пределах 100—150% массы извести. Точнее количество воды устанавливают с учетом интенсивности отвода тепла и скорости гидратации извести в растворной или бетонной смеси. При малом содержании воды (60—80% массы извести) температура резко повышается и интен­сивно образуется пар, который разрыхляет структуру, пре­пятствуя схватыванию и твердению массы. При избытке воды (200—250%) частицы извести отделяются одна от дру­гой водными пленками, адсорбирующимися на их поверх­ности, и образуется несхватывающаяся и очень медленно твердеющая пластическая масса.

При гидратации нормально обожженной извести практи­чески в течение первого часа после затворения ее водой выделяется 1160 кДж на 1 кг окиси кальция. В результате из­делие из раствора или бетона на молотой негашеной извести сильно разогревается, причем, если температура поднима­ется до 100° С, возникают те отрицательные явления, о которых говорилось раньше. Для предупреждения интенсивно­го разогревания смеси при гидратации извести используют различные приемы и, в частности, несколько увеличивают расход воды, охлаждают ее, частично гасят известь перед ее применением и т. п.

Одним из простых способов является замедление скорости гидратации, а следовательно, и интенсивности тепловыделения с помощью различных веществ (гипса, сульфата натрия, сульфитно-дрожжевой бражки и др.). ССБ, СДБ и им подобные поверхностно-активные вещества, вводимые в воду для гашения в количестве 0,2—1%, адсорбируются на кристаллических зародышах гидрата окиси кальция, препятствуя их росту и замедляя вследствие этого дальнейшее растворение в воде и гидратацию окиси кальция. Возможно, что поверхностно-активные вещества уменьшают скорость гашения также вследствие адсорбции их на частичках окиси кальция.

Замедление скорости гидратации при добавках 2—5% гипса от массы извести объясняют образованием пленок гидрата окиси и сульфата кальция на поверхности еще не прореагировавших частичек окиси кальция.

В тех случаях, когда известь наряду с очень активными частичками окиси кальция содержит медленно гасящиеся частички пережога, целесообразно в соответствии с рекомендациями Б. Н. Виноградова применять комбинированную добавку, состоящую из замедлителя и ускорителя гашения. Ускоритель в составе добавки действует преимущественно на пережженные частички, значительно ускоряя их гашение и обеспечивая их превращение в гидрат до твердения системы. Так влияет, например, смесь СДБ и хлористого кальция. Необходимое количество добавок нужно устанавливать опытом для каждой партии извести с учетом ее свойств.

Наконец, при гидратном твердении молотой негашеной извести необходимо на определенной ступени взаимодействия ее с водой прекращать механические воздействия на растворную или бетонную смесь.

Перемешивание, вибрация и т. п. в течение всего периода гидратации извести нарушают ее схватывание и твердение. Точным же регулированием продолжительности механических воздействий на растворные и бетонные смеси во время их перемешивания в мешалках или вибрации в формах можно добиться гидратации какой-то части окиси кальция. Она будет происходить в условиях свободных де­формаций смеси с последующим гидратным твердением остальной части в спокойном состоянии без нарушения возникающих структурных связей между образующимися час­тичками гидрата окиси кальция.

На практике такой эффект дает двухступенчатое перемешивание растворных или бетонных смесей на молотой негашеной извести, заключающееся в следующем. Вначале смесь извести с заполнителями и водой, взятой в количестве 80—90% общего ее содержания, перемешивают 2—3 мин и затем выдерживают 0,5—1 ч. При этом гидратируется наиболее активная часть извести, что сопровождается интенсивными объемными деформациями. После такой выдержки, продолжительность которой в зависимости от извести уточняют опытным путем, вторично перемешивают смесь с остальной частью воды и укладывают ее в формы (при изготовлении изделий). В формах в спокойном состоянии и протекает твердение бетона, обусловливаемое гидратацией еще непрореагировавшей части окиси кальция. Возникающие при этом деформации уже не столь интенсивны и не разрушают изделия.

Строительную воздушную негашеную известь делят на три сорта: 1, 2 и 3-й. негашеная молотая известь должна соответствовать требованиям указанным в Таблица 3

Показатели	Нормы для извести
	Кальциевой, сортов			Магнезиальной и доломитовой, сортов
	1-го	2-го	3-го	1-го	2-го	3-го
Содержание активных СаО + MgO в пересчете на сухое вещество, %, не менее а) в негашеной извести без добавок б) в негашеной извести с добавкой Содержание активной MgO, %, не более Содержание углекислоты СО2, %, не более	90 64 5 3	80 52 5 5	70 –– 5 8	85 64 20(40*) 5	75 52 20(40*) 8	65 –– 20(40*) 11

*В скобках указано содержание MgO для доломитовой извести.

I.III Производство извести

Производство молотой негашеной извести состоит из следующих основных операций: добычи и подготовки известняка, обжига и последующего помола известняка.

Известняки добывают обычно открытым способом в карьерах после удаления верхних покрывающих непродуктивных слоев. Плотные известково-магнезиальные породы взрывают. Полученную массу известняка в виде крупных и мелких кусков погружают в транспортные средства обычно одноковшовым экскаватором. В зависимости от расстояния между карьером и заводом известняк доставляют на завод ленточными конвейерами, автосамосвалами, железнодорожным и водным транспортом.

Так как размеры глыб добытой горной породы нередко достигают 500 – 800 мм и более, то возникает необходимость дробления их и сортировки всей полученной после дробления массы на нужные фракции. Это осуществляется на дробильно-сортировочных установках, работающих по открытому или замкнутому циклу с использованием щековых, молотковых и другого типа дробилок. Дробить и сортировать известняк целесообразно непосредственно на карьере и доставлять на завод лишь рабочие фракции.

Обжиг является основной технологической операцией в производстве воздушной извести. При этом протекает ряд сложных физико-химических процессов, определяющих качество продукта. Целью обжига являются:

1. возможно полное разложение СаСО₃ и MgCO₃ ^. CaCO₃ на СаО, MgO и СО₂;

2. получение высококачественного продукта с оптимальной микроструктурой частичек м их пор.

Обжигают известняк в различных печах: шахтных, вращающихся и кипящего слоя; используют также установки для обжига известняка во взвешенном состоянии и т. д.

Наибольшее распространение получили шахтные известеобжигательные печи. В зависимости от вида применяемого топлива и способа его сжигания различают шахтные печи, работающие:

1. на короткопламенном твердом топливе, вводимом обычно в шахту перемежающимися с известняком слоями, такой способ обжига называют пересыпным, а сами печи – пересыпными;

2. на любом твердом топливе, газифицируемом или сжигаемом в выносных топках;

3. на жидком топливе;

4. на газообразном топливе.

По характеру процессов, протекающих в шахтной печи, по её высоте различают три зоны. В верхней части печи - зона подогрева – материал подсушивается и подогревается раскаленными дымовыми газами, и из него выгорают органические примеси. В средней части печи располагается зона обжига, где температура обжигаемого материала изменяется в пределах 850 - 1200 - 900^о С; здесь известняк разлагается и из него удаляется углекислый газ. В зоне охлаждения – нижней части печи – известь охлаждается с 900 до 50 – 100^о С поступающим с низу воздухом, который в свою очередь нагревается и попадает в зону обжига для поддержания горения.

Противоточное движение обжигаемого материала и горячих газов в шахтной печи позволяет хорошо использовать тепло отходящих газов на подогрев сырья, а тепло обожженного материала – на подогрев воздуха, переходящего в зону обжига. Поэтому пересыпные шахтные печи экономичны по расходу топлива, однако известь в них загрязняется золой топлива. Обжиг на природном газе или жидком топливе позволяет значительно улучшить качество извести, однако конструкции шахтных печей, использующих эти виды топлива, требуют усовершенствования, особенно в отношении подачи топлива в печь.

Вращающиеся печи для обжига извести позволяют получать мягкообожженную известь высокого качества из известняка и мягких карбонатных пород ( мела, туфа, ракушечника ) в виде мелких кусков. В них можно механизировать и автоматизировать процессы обжига, применять все виды топлива – пылевидное, твердое, жидкое и газообразное, но они отличаются большим расходом топлива, повышенными капиталовложениями и расходом электроэнергии.

Весма эффективным является обжиг в «кипящем» слое, обеспечивающий быструю передачу большого количества тепла от газа к обжигаемому материалу. Обжигают известь в кипящем слое в реакторе, представляющим собой металлическую шахту, разделенную по высоте на 3 – 5 зон. По периферии реактора расположены горелки для газа или мазута. Многозонность реактора позволяет получать известь высокого качества при небольшом расходе топлива. Применение в известковой промышленности установок для обжига карбонатных пород в кипящем слое позволяет рационально использовать большое количество мелких фракций сырья, образующихся обычно на карьерах и заводах, шахтными и даже вращающимися печами.

Обжиг измельченного известняка во взвешенном состоянии осуществляют в обжиговых трубах или циклонных топках, в которых тонкоизмельченные частички карбонатного сырья увлекаются потоком раскаленных газов и обжигаются. Осаждается обожженная известь из газового потока в пылеосадительных устройствах.

После обжига полученную комовую известь транспортируют ленточным конвейером со стальной лентой на помол в мельницу. После него молотую известь отправляют на склад.

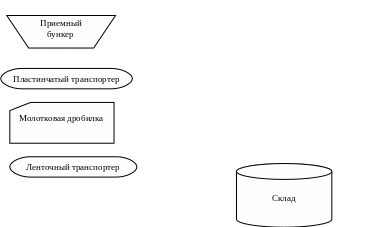

I.IV Технологическая схема

Грохот (отсев мелкой фракции)

Элеватор

Характеристики

Список файлов реферата
