Выбор типа печи для обжига извести определяется производительностью завода, физико-механическими свойствами химическим составом известняка , видом топлива и требуемым качеством извести.

Исходя из выше написанного выбираем шахтную печь.

Рис. 1 Технологическая схема производства комовой негашеной

извести в шахтных печах.

↓

↓

↓

↓

↓

↓

↓

↓

↓

↓

↓

↓

1-5. Системный анализ технологического процесса.

Химико – технологическая схема состоит из трёх стадий:

1

2

3

Рис. 2 Химико – технологическая схема

1- стадия подготовки сырья к химическим превращениям; 2- химические превращения; 3- получение и доводка целевых продуктов.

Если рассматривать процесс обжига в шахтной печи , то можно хорошо различить три стадии.

Процесс диссоциации углекислого кальция (основной части сырья ) – обратимая реакция. Её направление зависит от температуры и парциального давления углекислого газа в среде с диссоциирующимся карбонатом кальция.

Так как СаО и СаСО₃ не является твёрдыми веществами и их концентрации в единице объёма постоянны , константа диссоциации К_дис=Р_СО2. Следовательно , динамическое равновесие в рассматриваемой системе устанавливается при определённом и постоянном для каждой данной температуры давления Р_СО2 и не зависит ни от количества оксида кальция , ни от количества карбоната кальция , находящихся в системе. Это равновесие давления называют давлением диссоциации или упругостью диссоциации.

Диссоциация углекислого кальция возможна только лишь при условии , если давление диссоциации будет больше чем парциальное давление СО₂ в окружающей среде При обычной температуре разложение СаСО₃ невозможно, поскольку давление диссоциации ничтожно. Установлено, что лишь при 600˚С в среде , лишённой СО₂ (в вакууме), начинает диссоциация углекислого кальция , причём она протекает очень медленно. При дальнейшем повышении температуры диссоциация СаСО₃ ускоряется.

При 880˚С давление (упругость диссоциации) достигает 0.1 МПа при этой температуре (её иногда называют тем-рой разложения) давление двуокиси углерода при диссоциации превосходит атмосферное давление, поэтому разложение карбоната кальция в открытом сосуде протекает интенсивно. Это явление можно сравнить с интенсивным выделением пара из кипящей жидкости.

При тем-ре больше 900˚С повышение её на каждые 100˚С ускоряет декарбонизацию известняка примерно в 30 раз. Практически в печах декарбонизация начинается при тем-ре , на поверхности кусков , 850˚С при содержании СО в отходящих газах около 40-45%.

Скорость декарбонизации известняка при обжиге зависит также от размеров обжигаемых кусков и их физ. свойств.

Разложение СаСО₃ происходит не сразу во всей массе куска, а начинается с его поверхности и постепенно проникает к внутренним его частям. Скорость движения с зоны диссоциации внутрь куска увеличивается с повышением тем-ры обжига. В частности при 800˚С скорость перемещения зоны диссоциации составляют примерно

2 мм, а при 1100˚С - 14 мм в час, т.е. идет быстрее.

Качество воздушной извести исходя из выше изложенного , будет определяться тем-рой обжига. Так средняя плотность извести полученной при 850-900˚С , достигает 1.4-1.6 г/см³ , а для извести обоженной при 1100-1200˚С она повышается до 1.5-2.5 г/см³ и более (в куске). При обжиге идёт быстрая перестройка тригональной кристаллической решетки кальцита в кубический оксид кальция.

Декарбонизация известняков при низких тем-рах (800-850˚С) приводит к образованию оксида кальция в виде массы губчатой структура, сложенной из кристаллов размером около 0.2-0.3 мкм и пронизанной тончайшими капиллярами диаметром около 8*10^-3.

Удельная поверхность такой извести, достигающая порядка 50 м²/г должна бы предопределять высокую реакционную способность продукта при взаимодействии в водой. Однако этого не наблюдается, по-видимому , потому, что проникновение воды через узкие поры в массу оксида кальция затруднено.

Повышение тем-ры обжига до 900˚С и особенно до 1000˚С обуславливает рост кристаллов оксида кальция до 0.5-2 мкм и значительное уменьшение удельной поверхности до 4-5 м²/г, что должно бы отрицательно отражаться на реакционной способности продукта. Но одновременное возникновение крупных пор в массе материала создаёт предпосылки к быстрому проникновению в него воды и энергичному их взаимодействию. Наиболее энергичным взаимодействием характеризуется известь полученная обжигом известняка при тем-рах 900˚С. Обжиг при более высоких тем-рах приводит к дальнейшему расту кристаллов оксида кальция до 3,5-10 мкм, уменьшению удельной поверхности, усадки материала и понижению скорости взаимодействия его с водой.

Некоторые примеси в известняках, особенно железистые, способствуют быстрому росту кристаллов оксида Са и образованию пережога и при тем-рах около1300˚С. Это вызывает необходимость обжигать сырьё с такими примесями и при более низких тем-рах.

Пережог в извести вредно сказывается на качестве изготовляемых на ней растворов и изделий. Запоздалое гашение такой извести протекающей обычно уже в схватившемся растворе или бетоне вызывают мех. напряжения и в ряде случаев разрушению материала. Поэтому наилучшеё будет известь обоженная при минимальной тем-ре, обеспечивающей полное разложения углекислого Са и экономию топлива

1. СПЕЦИАЛЬНЯ ЧАСТЬ

Разработанный передел состоит из добычи сырья , транспортирования, хранения , дробления, и обжига.

Транспортировка может производиться ленточными конвейерами, если расстояние от карьера до завода не более 5 км, железнодорожным транспортом. Выбираем автотранспорт , что упростит подъезд к карьеру и механизацию на заводе при выгрузке.

Хранение может быть в открытых и закрытых складах. Сейчас применяют закрытые склады, так как они защищают от агрессии среды.

Дробление может производится в щековых дробилках, если загрузочный материал твердый или средней твёрдости. Недостатком щековой дробилки является большое количество расходуемой энергии, большие потери мощности, дают зерна лещадкой формы.

Т.к. загруженный материал (известняк ракушечник ) мягкий , то выбираем конусную дробилку. Преимуществом конусной дробилки является отсутствие холостого хода, а следовательно меньший расход энергии, меньшая мощность электродвигателя.

Недостатки : сложные по конструкции и требуют строгого соблюдения технологических условий на монтаж, систематического ухода и обслуживания квалифицированным персоналом.

2-2 Расчёт разрабатываемого передела.

Определение годового фонда рабочего времени:

Т_год=(Д-В-П)∙С∙Т_см;

Т_год=(365-100-10) ∙8∙1=2040ч.

Т_год – годовой фонд рабочего времени технологического передела,ч;

Д =365 – количество календарных дней в году;

В – число выходных дней. При пятидневной рабочей неделе с учётом

4-х рабочих суббот в году;(В=52∙2-4=100)

П – расчетное количество праздничных дней в году; П=10

С – количество смен в сутки С=1;

Т_см – продолжительность смены; Т_см=8ч.

Далее рассчитываем материальный баланс заданного технологического процесса. Вид материального баланса зависит от поставленной задачи. Например , материальный баланс по компоненту может быть досчитан по формуле:

,

если М_о и М_п заданны в процентах от М_н,

где М_н – количество сырья, которое должно поступить на переработку за год.

М_п – технологические потери; М_п=3,5

М_о=0 – количество отходов.

М_к – количество материала в полезном продукте, выпускаемом в год.

,

где П_год – годовая производительность предприятия в натуральных

единицах.

M – количество материала в единице продукции; m=1,1

М_к= 60000∙1,1=66000 (м³/год)

(м³/год)

По данным материального баланса заданного передела определяют его необходимую часовую производительность:

, где

П_треб – требуемая часовая производительность аппарата.

М_возв – количество материалов , повторно вводимых в процесс при

работе аппарата в замкнутом цикле; М_возв=0.

П_треб=33,5 м³/ч.

2-3 Расчёт аппарата.

Необходимое количество аппаратов для реализации заданного процесса определяют по формуле:

,

где Р – необходимое количество единицу оборудования.

П_треб – необходимая часовая производительность

рассчитываемого процесса.

К_р – коэффициент резерва производительности. Этот

коэффициент должен быть больше 1,05;

П_э – эксплуатационная производительность подобранного аппарата.

Р=0,054 следовательно 1 дробилка ККД 1200/150

РАСЧЕТ КОНУСНОЙ ДРОБИЛКИ

Общие сведения о конусных дробилках.

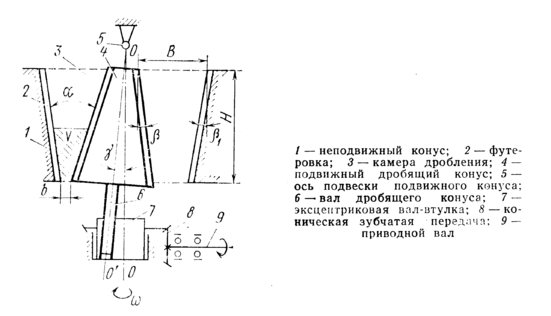

В конусных дробилках дробящим органом является подвижный конус , помещенный внутри неподвижного конуса (рис 2.1.)

Рис. 2.1 Схема устройства конусной дробилки крупного дробления.

Дробление материала осуществляется в кольцевом рабочем пространстве между двумя усечёнными конусами. Подвижный конус плотно насажен на вал, нижний конец которого свободно входит в отверстие, эксцентрично расположенное на валу.

Конусные дробилки характеризуются: Б – ширина загрузочного отверстия, В – ширина разгрузочной щели, С – наименьший размер щели дробилки.

Размер конусных дробилок для крупного дробления принято характеризовать шириной загрузочного отверстия Б и шириной разгрузочного отверстия В. Размер конусных дробилок для мелкого и среднего дробления характеризуется диаметром Д нижнего основания дробящего конуса.

Угол захвата обычно в пределах 24-28˚, производительность в зависимости от размеров машины колеблется от 25 до 3500 т/ч.

Преимущество конусных дробилок перед щековыми состоит в непрерывности дробящего усилия , действующего в каждый момент по какой-нибудь образующей конуса. В результате этого производительность конусных дробилок больше , а расход энергии на дробление меньше , чем в щековых. Крупность дроблённых кусков более равномерная.
