МИНИСТЕРСТВО ТРАНСПОРТА РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНАЯ АВИАЦИОННАЯ СЛУЖБА

АКАДЕМИЯ ГРАЖДАНСКОЙ АВИАЦИИ

КУРСОВОЙ ПРОЕКТ

по дисциплине:

«КОМПЛЕКСНАЯ МЕХАНИЗАЦИЯ И АВТОМАТИЗАЦИЯ

ПОГРУЗОЧНО-РАЗГРУЗОЧНЫХ РАБОТ»

РАЗРАБОТАЛ: ПРУСАКОВ Д.В.

ГРУППА: 453

ПРЕПОДАВАТЕЛЬ: ШВЕДОВ В.Е.

САНКТ-ПЕТЕРБУРГ

1999г.

Исходные данные:

Структурная схема транспортно-складского комплекса

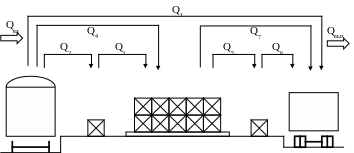

Технологическая схема перегрузки груза с одного вида транспорта на другой через склад

Q₁ – разгрузка вншнего транспорта и передача груза на внешний транспорт (прямой вариант);

Q₂ – перемещение груза с внешнего транспорта на участок временного хранения;

Q₃ – перемещение груза с участко временного хранения в зону хранения;

Q₄ – перемещения груза с внешнего транспорта в зону хранения;

Q₅ – перемещение груза с зоны хранения на участок временного хранения;

Q₆ – перемещение груза с участка временного хранения на внешний транспорт;

Q₇ – перемещение груза с зоны хранения на внешний транспорт.

Расчет и анализ грузопотоков

Суточные грузопотоки определяются по формулам:

• по прибытию на склад

• по отправлению со склада

где: Q_г – годовой грузопоток;

Т_{пр, отп} - число суток работы по приему (отправлению) грузов

[ Т_пр = 365 дней, Т_отп = 262 дней ]

К_{нер.п, о.} – коэффициент суточной неравномерности прибытия (отправления) [ К_нер.п = 1.2, К _нер.о. = 1.1 ]

Расчет интенсивности грузопотоков

1. Прибытие грузов:

_- доля прибывших грузов, которая после разгрузки с внешнего транспорта прибытия поступает на внешний транспорт отправления;_

_- доля грузов, поступающих сначало на участок временного хранения.

2. Отправление грузов:

_- доля груза, выдаваемого со склада с предварительной комплектацией и подготовкой к отправке.

Определение параметров участков хранения грузов

1. Масса груза в транспортно-складском пакете определяется по формуле: , где: l – длина поддона;

b – ширина поддона;

h – высота укладки груза на поддоне;

коэфициент заполнения объема поддона грузом;

плотность груза.

а) Телевизоры: М_г = 1.2*0.8*1.2*0.9*0.6 = 0.62 т.

б) Приборы: М_г = 1.2*0.8*1.2*0.9*0.6 = 0.62 т.

в) В/магнитофоны: М_г = 1.2*0.8*1.2*0.9*0.5 = 0.52 т.

1. Запас хранения (вместимости склада):

1. Число грузовых складских единиц, которые должны помещаться в зоне хранения:

Основные технические характеристики ТС-12М

Стеллажное хранение грузов

Рассчитываем параметры склада при использовании внутри него стеллажного крана штабелера ТС-12М.

1. В ысота ярусов в стеллаже:

h_г – высота груза на поддоне;

h_п – высота поддона;

l – зазор м/д полкой и пакетом;

2) Число ярусов в стеллажах:

Н_п – высота подъема грузозахвата

СКШ над полом;

h_н – расстояние по высоте от пола

склада до уровня первого яруса.

3) Высота склада от пола до низа стеллажных конструкций:

h_в – расстояние от верхнего яруса стеллажей до низа форм покрытия здания.

4) Число грузовых складских единиц по ширине зоны хранения:

В_х – ширина участка хранения груза;

В_гр – ширина продольного прохода между стеллажами;

B – ширина поддона;

_ш – зазор между колонной здания и стеллажом.

5) Число грузовых складских единиц по длине зоны хранения:

R – общее число поддонов с грузом в зоне хранения;

n_пв – число поддонов по высоте хранения.

6) Длина стеллажа в зоне хранения:

l_д – длина полки стеллажа между двумя стойками;

n_пс – число полок стеллажа;

b – ширина стойки стеллажа.

7) Длина стеллажной зоны хранения груза:

l₁ – размер на выход штабелирующей машины из стеллажа с тупиковой стороны хранилища;

l₂ – размер на выход штабелирующей машины из стеллажа со стороны приема груза;

Основные технические характиристики

электроштабелера ЕВ 418.56.4

Стеллажное хранение грузов при использовании

электроштабелера

h_я

1. Высота ярусов в стелаже:

1. Число ярусов в стеллажах:

1. Высота склада от пола до низа стеллажных конструкций:

1. Число грузовых складских единиц по ширине зоны хранения:

1. Число грузовых складских единиц по длине зоны хранения:

1. Длина стеллажа в зоне хранения:

7) Длина стеллажной зоны хранения груза:

Расчет рабочих площадей склада

, где

E - вместимость склада;

коэффициент использования плащади склада;

h - высота складирования груза;

q – равномерно распределенная нагрузка на 1 м²:

Определение участка временного хранения

1. Расчет площадки участка временного хранения:

, где

Q^пр_сут – среднесуточный грузопоток прибытия грузов;

T_вх – срок временного хранения прибывающих и отправляемых грузов:

Т^пр_вх= 2 сут, Т^отпр_вх = 1 сут ;

n^в_п – число поддонов приходящихся на 1 м² при складировании на 1 ярус по высоте: n^в_п = 0.6 ;

Z_вх – число ярусов по высоте, Z_вх = 3

M_г – нагрузка на пол от одного поддона;

K_ис – коэффициент использования площади, K_ис = 2.5

1. Длина участка временного хранения:

Расчет длины грузовых фронтов

1. Расчет длины железнодорожного грузового фронта

, где

L_в – длина вагона ( L_в = 13.43 м);

Z_п – число подач ( Z_п = 1);

Z_с – число смен (перестановок) вагонов ( Z_с = 1);

а_м – удлинение грузового фронта для маневрирования локомотивами (а_м = 20м);

n
_в – среднесуточное поступление вагонов на склад:

где Q^жд_с – среднесуточное поступление грузов;
