Исходные данные

Тип станка - вертикально фрезерный.

Параметры:

Кинематический расчет привода главного движения со

ступенчатым регулированием.

1. Определяем диапазон регулирования чисел оборотов шпинделя по формуле.

Rn = n_max / n_min ,

где n_max , n_min - соответственно максимальное и минимальное числа оборотов шпинделя

приведенные в таблице, мин^-1

Rn = 2000 / 40 = 50

2. Определяем знаменатель геометрического ряда чисел оборотов шпинделя:

lgj = lgRn / Zn - 1

где Zn - количеств ступеней чисел оборотов шпинделя

lgj = lg50 / 18-1 = 0.0999

Из приложения 1 выбираем ближайшее стандартное значение для j

j = 1.26

3. По значению j выбираем стандартный ряд чисел оборотов

4. На основе имеющихся величин Zn и j выбираем оптимальный структурный вариант привода

Zn = p₁(x₁) x p₂(x₂) x ... x p_n(x_n)

где p₁,p_n - количество различных передач в каждой группе

x₁,x_n - характеристика группы передач

18 = 3₍₁₎ x 3₍₃₎ x 2₍₉₎

Значения x₁, x₂, x_n для j = 1.26 должны удовлетворять условию

для понижающих передач x₁ = 6

для понижающих передач x₂ = 3

5. По выбранному оптимальному структурному варианту привода строим структурную сетку.

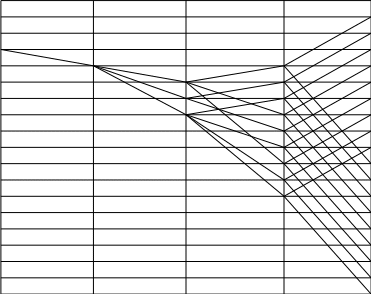

1. Задаемся частотой вращения электродвигателя n_дв = 1460 об/мин и строим структурный

график чисел оборотов привода главного движения.

7. Определим передаточное отношение в каждой группе передач по формуле:

i = j^±u

где j - принятый знаменатель ряда чисел оборотов

u - количество интервалов

i_n1 = 1000 / 1460 = 0.69

i₁ = j^-1 = 1.26^-1 = 0.79

i₂ = j^-2 = 1.26^-2 = 0.63

i₃ = j^-3 = 1.26^-3 = 0.5

i₄ = j^-1 = 1.26^-1 = 0.79

i₅ = j^-2 = 1.26^-2 = 0.63

i₆ = j^-5 = 1.26^-5 = 0.32

i₇ = j³ = 1.26³ = 2

i₈ = j^-6 = 1.26^-6 = 0.25

8. Определяем число зубьев передач и диаметры шкивов клиноременной передачи

Расчет чисел зубьев выполняем по стандартной сумме зубьев.

z_вщ = åz / 1+(1/j^±u)

z_вд = åz - z_вш

Первая группа передач åz = 93

z_1вщ = 93 / 1+1.26 = 41 z_1вд = 93 - 41 = 52 i₁^` = 41 / 52 = 0.788

z_2вщ = 93 / 1+1.26² = 36 z_2вд = 93 - 36 = 57 i₂^` = 36 / 57 = 0.63

z_3вщ = 93 / 1+1.26³ = 31 z_3вд = 93 - 31 = 62 i₃^` = 31 /62 = 0.5

Вторая группа передач åz = 120

z_4вщ = 120 / 1+1/1.26 = 67 z_4вд = 120 - 67 = 53 i₄^` = 67 / 53 = 1.264

z_5вщ = 120 / 1+1.26² = 46 z_5вд = 120 - 46 = 74 i₅^` = 46 / 74 = 0.721

z_6вщ = 120 / 1+1.26⁵ = 29 z_6вд = 120 - 29 = 91 i₆^` = 29 / 91 = 0.318

Третья группа передач åz = 150

z_7вщ = 150 / 1+1.1.26³ = 100 z_6вд = 150 - 100 = 50 i₆^` = 100 / 50 = 2

z_8вщ = 150 / 1+1.26⁶ = 30 z_6вд = 150 - 30 = 120 i₆^` = 30 / 120 = 0.25

9. Определяем фактические значения частот вращения шпинделя и относительные погрешности

Dn_доп = ± (1 - n_{шп. факт} / n_{шп. станд} ) * 100% £ ± 10(j-1), %

где Dn_доп - относительная погрешность

Dn_доп = ± 10 (1.26 - 1) = 2.6 %

Подставляя значения формулу фактического значения получаем:

П_1ф = 1460 * i_n1` * i<sub>1</sub>` * i₄` * i<sub>7</sub>`

П_1ф = 1460 * 0.69 * 0.79 * 1.26 * 2 = 1991.97 DП = 1- 1991.97/2000* 100 = 0.4%

Аналогично производим вычисления и с другими значениями, результаты сводим в таблицу.

Таким образом получаем, на всех ступенях относительную погрешность не превышающую

предельно допустимую (2.6%)

Кинематический расчет привода подач со ступенчатым

регулированием.

Расчет привода подач ведем аналогично расчету привода главного движения.

1. Диапазон регулирования частот вращения

R_n = S_max / S_min = 1600 / 50 = 32

2. Знаменатель геометрического ряда частот вращения шпинделя:

tgj = lg R_n / z_s - 1 = lg 32 / 15 = 0.1

Из приложения 1 выбираем ближайшее стандартное значение для j

j = 1.26

3. Определяем ряд подач (мм/мин)

4. Преобразование вращательного движения выходного вала коробки подач в поступательное

движение стола происходит с помощью

5. Для определения частот вращения выходного вала коробки подач n_n (мм/об) необходимо

каждое значение ряда подач разделить на передаточное число.

Результаты сводим в таблицу.

6. Выбираем оптимальную структурную формулу:

16 = 4₍₁₎ x 2₍₄₎ x 2₍₈₎

7. На основе оптимального варианта строим структурную сетку и график частот вращения

выходного вала.

1600

1269
