16

Пиление древесины

и древесных материалов.

Инструменты, относящиеся

к пилению древесины.

Салисов Д.О.

гр. 3 столяр

Введение

Обработка древесины - одно из наиболее древних ремесел. Инструмент и приемы обработки древесины широко известны.

Приемы обработки дерева при постройке авиационных моде­лей очень многообразны: это раскалывание, точение, строгание, фанерование, долбление, сверление, гнутье, склеивание и др.

Незнание элементарных приемов обработки и наладки инст­румента вызывает излишние трудности в работе и подчас даже отбивает желание работать. Можно заметить, как начинающий моделист, пользуясь тупой пилой, долго трудится и, не получив желаемых результатов, раскалывает доску вдоль слоя топором или ножом. Часто это приводит к порче детали. Получаемые при этом остатки материала, как правило, нельзя использовать, и они те­ряют свою ценность. Работа острым, исправным и соответствую­щим своему назначению инструментом всегда эффективна и не требует больших физических усилий.

Обрабатывать древесину можно вручную, с применением механизированных инструментов и на станках.

Для обработки деревянных деталей применяют столярный, а также специальный модельный инструмент.

Каждому моделисту необходимо иметь набор столярного ин­струмента, а в модельных мастерских, кроме того, должны быть небольшие деревообрабатывающие станки

Разметка и разметочный инструмент

П режде чем начинать обработку детали, нужно разметить за­готовку. От правильности и точности разметки во многом зависит качество детали. Даже небольшие ошибки в нанесении разметоч­ных линий могут повлечь за собой непоправимый брак. Несмотря на кажущуюся простоту этой ра­боты и несложность применяемого инструмента, не­обходимо быть очень внимательным, а по оконча­нии разметки тщательно проверить сделанные по­строения.

Для проведения линий в столярном деле при­меняют рейсмас, чертилку и циркуль с остро зато­ченными ножками. При изготовлении же летающих моделей эти инструменты используют реже, так как они глубоко надрезают поверх­ность деталей, значительно уменьшая их прочность. Следует иметь в виду, что на гладких по­верхностях, предназначенных для полирования или покрытия нитролаками, от этих инструментов остаются глубокие, трудно устранимые следы.

Для проведения линий при разметке лучше всего пользо­ваться простым графитовым карандашом. Для разметки деталей из твердых пород дерева применяются карандаши ТМ, Т, 2Т и ЗТ, для мягких пород, например, для липы или ели - карандаши М.

Для разметки применяется следующий инструмент.

Линейка металлическая или деревянная с миллиметровыми делениями служит для измерения и откладывания размеров. При разметке также можно пользоваться складным метром или сталь­ной рулеткой, для размеров менее 100 мм - штангенциркулем.

Угольник металлический служит для разметки прямых углов и их проверки. Правильность таких угольников проверяется сли­чением их с контрольным угольником. Если контрольного уголь­ника нет, то на ровной доске с прямой кромкой проводят по угольнику линию, затем угольник поворачивают на другую сто­рону и проводят рядом с первой линией вторую.

Если линии получились параллельными, угольник верен.

М алка служит для откладывания углов и их проверки. Уста­навливают малку на желаемый угол с помощью транспортира или угломера.

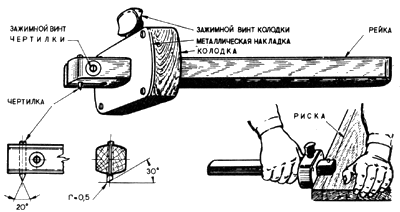

Рейсмас служит для нане­сения линий, параллельных кромке.

Т
онкую фанеру, картон и целлулоид рейсмасом можно не только размечать, но и резать. Для этого чертилку рейсмаса нужно заточить в виде резца.

ПИЛЕНИИ ДРЕВЕСИНЫ и древесных МАТЕРИАЛОВ.

Задачей является не просто разделение древесины, а выпол­нение размерной операции по обработке поперечных, продоль­ных, косых, наклонных плоскостей с помощью пилы. В идеале плоскость, полученная пилением, не подвергается никакой после­дующей обработке и является геометрически и размерно-точной.

На сегодняшний день лучшим инструментом для ручного пи­ления в домашних условиях является ножовка с универсальным зубом с шагом 2,5 ... 4,5 мм. Такая ножовка позволяет произво­дить точное пиление в любом направлении и является универ­сальной в хозяйстве. Она также хороша в профессиональном деле. Ножовкой можно выполнить пропилы в древесине в любом на­правлении шириной пропила величиной с толщину развода но­жовки и более, т.е. одной только ножовкой можно оформить паз шириной от величины развода ножовки (1,5 - 2 мм) до 4 - 5 мм и более. Более широкие пазы выполняются с помощью ножовки и стамески. Ножовкой можно очень точно и лучше чем на­пильником подправить боковые поверхности шипа.

Универсальная заточка зуба по форме ближе к зубу для про­дольного пиления и поэтому исходным при заточке является именно он. Практикой проверены несколько типов заточки (см. приложение). При разной трудоемкости они дают сравнимые ре­зультаты. Поэтому способ заточки можно выбирать по форме зуба пилы, напильника, оснастки и своего навыка в заточке пил. Но­жовка, как и любой режущий инструмент, должна быть всегда остро заточена, быть прямолинейной, иметь соответствующий развод, иметь удобную рукоять.

Теперь, собственно, о пилении. Прежде всего, необходимо выбрать удобную позу. Ноги расставлены, спина прямая, наклон туловища осуществлен в тазобедренных суставах, упор на левую (для правши) руку. Положение равновесное, устойчивое, ком­фортное.

Пиление осуществляется по разметочной линии, срезая поло­вину ее со стороны удаляемого материала, т.е. всегда линия раз­метки (половина ее) остается в детали (в теле детали). Удобнее, ко­гда линию разметки наблюдаешь слева от ножовки. Это достига­ется расположением заготовки. При достижении определенного навыка пропил также легко выполняется и слева от линии.

Сама заготовка при пилении должна быть закреплена, за­фиксирована в тисках, или на специальных упорах с прижимом неработающей рукой. Размерное пиления всегда (в большинстве случаев) осуществляется с лицевой стороны заготовки горизонтальным движением ножовки. Особое вни­мание обращаем на прямолинейность движения ножовки как в горизонтальной, так и в вертикальной плоскостях. Все тело, ноги, спина, шея, опорная рука расслаблены. Работающая рука без на­пряжения удерживает ножовку, мышцы задействованы только те, что необходимы для удержания ножовки и ее перемещения. Про­верьте, не включены ли мышцы противодействия (сгибатели-раз­гибатели и наоборот).

Запил (начало пиления) производится наклонной ножовкой движением от себя с дальнего края разметочной линии. Удержи­вая ножовку навесу, делаем одно-два плавных движений ножовки над разметочной линией. Наблюдаем прохождение кромок зубьев ножовки относительно линии, корректируем ее положение и на движении от себя легко касаемся ножовкой заготовки. Главное - не срезать линию. Если запил прошел отступя от линии в сторону снимаемого материала, то это легко поправляется. Ножовка на­клоняется на угол примерно 10° к горизонту (практически ло­жится на заготовку) зубьями в сторону желаемого смещения запила и делается несколько легких продольных движений ножовки прак­тически без нажима до достижения зубьев ножовки разметочной линии. Не останавливая продольных движений ножовки, она по­ворачивается в вертикальное (или другое необходимое) положение и продолжается запил. При погружении ножовки в материал на глубину ~ 2 мм ножовка из наклонного положения переводится в горизонтальное без остановки ее продольных движений. Во время пиления давить на ножовку не следует - она как бы сама пилит и выбирает необходимую для нее оптимальную глубину резания (толщину снимаемых стружек).

Как же следует направлять ножовку на разметочную линию? Существует правило: берется в левую (нерабочую) руку брусочек дерева с плоским торцом, устанавливается на линии пропила, че­рез этот брусок осуществляется и фиксация заготовки на упоре, и по торцу этого брусочка производится направление ножовки на линию прижимом ее к торцу бруска при запиловочном движении ножовки. Пальцы левой руки находятся на безопасном расстоянии и исключается их травма ножовкой. Но таким способом более чем затруднительно выполнить точный рез ножовкой, особенно когда осуществляется длинный, наклонный, косой или коррекционный пропил. По мнению автора, более профессиональным является на­правление ножовки большим пальцем неработающей руки. При правильном и контролируемом положении руки это также безо­пасно, но позволяет постоянно осуществлять визуальный контроль за положением ножовки и управлять процессом пиления. Кисть левой руки располагается на заготовке, прижимая ее, на расстоя­нии 2,5-3 см от пропила. Большой палец отогнут вверх-вправо и касается ножовки выше зубьев на 3-5 см. Он практически исклю­чен из опасной зоны воздействия зубьев ножовки. Наиболее трав­мируемым является указательный палец. Его, как и остальные пальцы, подгибают , укладывая на заготовку ногтями, и таким об­разом прижимают заготовку. Или обхватывают заготовку вместе с упором, контролируя положение указательного пальца. Постоянное нахождение в состоянии контроля за своими действиями полно­стью исключает возможность травматизма. Должно действовать правило: ни одного неосмысленного движения или действия, т.е. ни одного автоматического действия. Это начало развития само­контроля, который должен быть включен всегда.

Выполнение наклонного пропила осуществляется следующим образом: производим запил на дальнем ребре, переводим ножовку в горизонтальное положение и пропиливаем на глубину 1-1,5 мм. Затем наклоняем ножовку на необходимый угол, ориентируя ее по разметочной линии, и осуществ­ляем пиление по ней. Несколько пробных наклонных пропилов позволяет вполне освоить этот про­цесс. Косые пропилы осуществляются, так же как и прямые. Осо­бенностью является несколько затрудненный запил - ножевка при запиле на ребре движется под углом к волокнам и стремится со­скользнуть с них. В этом случае поступаем так как и при наклон­ном пилении: на ребре делаем надпил перпендикулярно волокнам (ни в коем случае не перерезая линию разметки) и затем, повернув ножовку на разметочную линию, спокойно пилим горизонтальной ножовкой , контролируя пропил по вертикальной (или иной необ­ходимой) линии разметки.

Формообразование ножовкой паза шириной более ее тол­щины, например под тонкую шпонку осуществляется так: разме­чаем паз, осуществляем вертикальный (или иной необходимый) пропил на полную нужную глубину по правой разметочной линии. Затем как и при коррекции запила укладываем ножовку почти плашмя на заготовку (угол 5-10°) зубьями ко второй разметочной линии и горизонтальными движениями ножовки подводим ее зу­бья к левой разметочной линии. Поворачиваем ножовку в верти­кальное положение (или другое необходимое) и, плотно прижимая ножовку к левой стороне пропила, производим пиление получен­ного уступа, формируя левую сторону паза. Таким образом легко изготавливаются пазы шириной до 4...5мм. Это упражнение дети осваивают легко и хорошо с ним справляются.

Полезно отметить использование ножовки для подправки толщины шипа. Заготовка устанавливается горизонтально плоско­стью шипа вверх. На плоскость шипа перпендикулярно к ней зубьями накладывается ножовка. Большой палец левой руки как при запиле фиксирует ее. Теперь производим пилящие движения ножовкой, в то же время перемещая ее большим пальцем левой руки по плоскости шипа. Движения осуществляем как перпенди­кулярно оси заготовки, так и несколько под углом вправо и влево. За несколько проходов по плоскости легко снимается слой до 2мм. Такой способ легче, точнее и лучше обработки шипа рашпилем или напильником. Ко всему прочему мы прекрасно шероховатим поверхность для последующей склейки.

В итоге мы знаем, что пилением производится точная раз­мерная обработка, подготавливается поверхность под склейку, ис­правляются погрешности. Именно точность пиления обеспечивает качество прилегания поверхностей стыков. Пиление - ответствен­ная и то же время увлекательная операция обработки древесины.

Инструменты, относящиеся к пилению древесины.

П

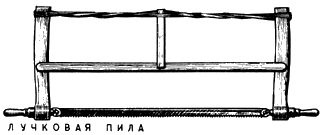

ила для ручной работы состоит из двух основных частей: станка или рукоятки, за которую держат пилу во время работы, и зубчатого полотна пилы.

Каждый зуб пилы представляет собой резец. Зубья пилы, отогнутые попеременно в стороны, образуют так называемый развод, который облегчает движение полотна пилы, так как пропил получается шире, чем толщина полотна.

В зависимости от формы зуба и его заточки различают поперечные, продольные и универсальные пилы. Пилы могут быть ручными и механизированными.

По размерам зубьев пилы подразделяют на мелкозубые (высота зуба до 3 мм), нормальные (высота зуба 4-5 мм) и крупнозубые (высота зуба - 6-8 мм).
