Сочетая сверхвысокое давление впрыска с другими параметрами рабочего процесса дизеля, удалось умень­шить содержание окислов азота в выхлопе.

Ну и, наконец, новый мо­тор обеспечивает отличные ездовые характеристики. Так, трехцилиндровый дизель ра­бочим объемом 1,4 л развива­ет крутящий момент 195 Нм уже при 2200 об/мин и, как бы­ло сказано, удовлетворяет же­стким нормам токсичности D3, обладая высокой экономично­стью. Остается подождать ответа конкурентов.

Пьезокерамический инжектор.

Современные системы впрыска отличают быстродействие и да­вление. За них и идет постоян­ная борьба. Ведь топливо необ­ходимо без задержки доставить в нужный цилиндр и при этом распылить его на мельчайшие частицы, чтобы обеспечить пол­ное сгорание. С этой же целью в последнее время применяют и дополнительный «пилотный» впрыск 1-2 мм³ топлива, для че­го требуется в течение несколь­ких миллисекунд выдать коман­ду форсунке. И не толь­ко выдать – на то и быстродействую­щие мозги – но и исполнить с ма­ксимальной точностью.

Н апомним, что системы «коммон рейл» работают при да­влении около 1500 атм. и управ­ляют началом и длительностью впрыска с помощью суперско­ростных электромагнитных или комбинированных электрогид­равлических клапанов. Впрочем, «супер» здесь означает за­держки в пределах 0,5 мс., тогда как для гарантированного вы­полнения новых норм токсично­сти и дымности надо бы рабо­тать быстрее. Но электромаг­нит с подвижным сердечником уже исчерпал все, даже теоре­тические, возможности. И тут на помощь пришел концерн «Сименс», запатентовавший... пьезокерамический инжектор, ко­торый обещает настоящий про­рыв в быстродействии. Он ра­ботает вчетверо быстрее преж­них и был удостоен в 1999 году премии за «Инновационное при­менение материалов» Союза немецких инженеров.

В чем же суть изобрете­ния? Известно, что при подаче электрического напряжения на пьезокерамическую пластинку она несколько изменяет свою толщину.

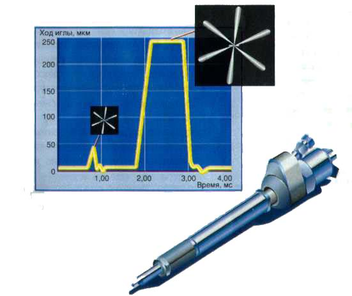

График процесса двойного впрыска и характер распыления топлива.

Нес­колько – это микроны, и до сих пор эффект использовался в основном лишь для излучения ультразвука. Изобретателям немецкой фирмы удалось соз­дать 280 –слойный пакет из пьезокерамики, расширяющийся на 80 мкм всего за 0,1 мс – достаточно, чтобы воздейство­вать на иглу форсунки с усили­ем 6300 Н! При этом для управ­ления используют напряжение бортсети автомобиля. Серий­ное производство новинки пла­нируется на заводе в Лимбах-Оберфроне (Саксония) – «Сименс» инвестирует в него более 60 млн. долларов.

Стартер-генератор.

Трудно представить себе автомо­биль без …стартера? Однако в этом нет ничего невозможного. Дочерняя фирма шинного концерна «Континенталь ИСАД Системс» в Кельне разработала принци­пиально новый узел, который так и называется – ИСАД (Интегрированный Стар­тер-Альтернатор (Генератор) – Демп­фер). За этими сухими словами кроется настоящая революция в автомобиле­строении.

Как и в обычных электромоторах, принцип работы нового устройства осно­ван на силовом воздействии электромаг­нитного поля. Однако теперь ротором стартера-генератора служит сам махо­вик (конечно, без привычного зуб­чатого венца), вокруг кото­рого размещены обмотки статора. Управляющая узлом электроника са­ма решает, в каком ре­жиме - стартера или генератора - должен работать ИСАД в данный момент. Ременный привод ге­нератора, никогда не отличавший­ся надежностью и требовавший периоди­ческой регулировки, больше не нужен.

Н
о не ради этой мелочи создавался ИСАД. Привычный стартер раскручивал коленчатый вал двигателя максимум до 150 об/мин. Новый механизм развивает 800 оборотов всего за 0,2 с! От такого рывка заведется даже самый «дохлый» мотор. При этом нет никаких тарахтящих звуков. Следовательно, появляется возможность автоматического выключения и пуска двигателя на любой остановке, например у светофора или в «пробках». Экономия топлива в городском цикле мо­жет составить до 35%! Теперь пред­ставьте, что у светофора собралась ком­пания машин, оснащенных ИСАДом. Мо­торы молчат, значит, на улице тишина и не идет ядовитый газ из выхлопных труб, но едва зажигается «зеленый» – словно по мановению волшебной па­лочки, поток автомобилей приходит в движение. Причем достаточно резво: ведь «революционный» стартер может помочь при разгоне, добавив около 50 кВт(!) мощности, правда, всего на не­сколько секунд. Где взять энергию? Об этом позаботятся установленные на ав­томобиле конденсаторные накопители большой емкости. Далее: благодаря электронике неумелый водитель не заглушит нечаян­но двигатель при троганьи с места, не дав достаточно «газа». Ему поможет сила электромагнитных полей.

Размещение узлов системы ИСАД: 1 – стартер-генератор; 2 – блок управления; 3 – аккумулятор;

4 – конденсаторный накопитель энергии; 5 – розетка 220 В; 6 – цепь 42 В кондиционера.

Теперь обратимся к генераторной функции ИСАД. Здесь также много приятных сюрпризов. Если обычная борто­вая сеть питается от постоянного тока напряжением 12 В, то на автомобиле «Ситроен-Ксара-Динальто», оборудован­ном новой системой, целые четыре раздельные сети. Кроме стан­дартных 12 В, вырабатываются еще 42 В для питания кондиционера, 100 В для ра­боты системы впрыска и запуска, а так­же... 220 В переменного тока для под­ключения бытовых электроприборов! Бо­лее того, к. п. д. нового генератора дос­тигает 80% во всем диапазоне частот вращения двигателя, что допол­нительно экономит около 0,5 л топлива на 100 км.

Всем этим, од­нако, не исчерпыва­ются преимущества системы ИСАД. Бла­годаря созданию ко­ротких импульсов тормозящего момен­та система служит демпфером кру­тильных колебаний ко­ленчатого вала, что обеспечивает более спокойную и тихую работу мотора без использования балансирных валов. Даже очень неравномерно работающий трехцилиндровый дизель легко укрощает­ся ИСАДом.

Серийное применение новой систе­мы ожидается с 2001 года на автомоби­лях с двигателями рабочим объемом 1,4-1,8 л. Реально достигнутая экономия топлива в городском цикле – от 15 до 20%, а эффе­ктивность помощи при ускорении выра­жается в добавочных «электрических» 7кВт, так что, например, разгон на пятой передаче с 80 до 120 км/ч занимает на 2 секунды меньше, чем на стандартной модели «Ситроен-Ксара-Динальто». Совсем неплохо для начала!

Восемнадцать цилиндров. Семьдесят два клапана.

Пятьсот пятьдесят пять лошадиных сил.

С вой новый двигатель «Фольксваген» назвал W18, однако буква лишь маскирует его истинную конфигурацию. Ведь всего пару лет назад «Фольксваген» показал мотор W12, собранный из двух VR6. Но тут классический ла­тинский алфавит для инженеров оказался беден: в этих двигателях, несмотря на схо­жее обозначение, нет ничего общего (кро­ме, понятно, изготовителя)! У W12 цилин­дры собраны в два блока по шесть и рас­полагаются при этом в четыре ряда – здесь подошла бы «буква» . А у W18 – три ряда цилиндров по шесть в каждом, то есть . Как видите, азбука двигателестроения пополняется все новыми знаками.

Основной идеей была не конфигурация двигателя и число цилиндров, а отбор мощности этого уникального агрегата: момент передается на трансмиссию с середины коленчатого вала! Это позволило укоротить коробку передач: ее первичный вал перестал быть соосен ко­ленчатому, развязав руки проектировщикам силовой передачи. Но и этого мало. Как из­вестно, суперкар в наши дни просто обязан быть полноприводным. W18 рассчитан как раз на такую машину: картер редуктора переднего моста составляет одно целое с под­доном картера двигателя. При этом момент передается сюда валиком, расположенным внутри того вала, что связывает двигатель с коробкой передач!

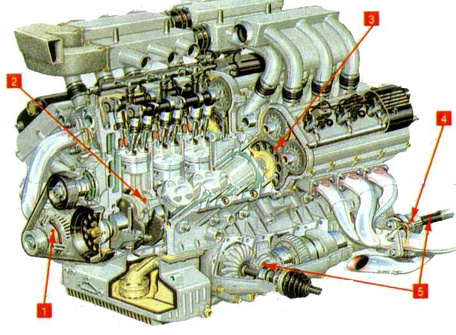

Разрез двигателя W18: 1 – генератор водяного охлаждения; 2 – три шатуна на одной шейке коленчатого вала;

3 – шестерни привода распределительных валов; 4 – вал привода трансмиссии;

5 – валик передачи момента к передним колёсам.

К
ак обычно, один нетрадиционный шаг повлек за собой другие. Так, привод всех шести распределительных валов осуществляется зубчатой передачей от той же шестерни в середине коленчатого вала, что и транс­миссия. Естественно – ведь иначе при­шлось бы сделать двигатель длиннее. А вообще-то он по этому параметру весьма скромен – всего на 10 см больше, чем W12, и уж, наверняка, короче многих се­рийных рядных «шестерок». Собственно, сделать агрегат как можно компактней и было основной целью создателей.

Из других неординарных решений хотелось бы назвать бесщеточный генератор, вмонтированный в блок цилиндров и охлаждаемый водой. Естественно, как у любого перспективного мотора, здесь – непосредствен­ный впрыск, четыре клапана на цилиндр (то есть всего их - 72) и по катушке зажи­гания на свечу. Каждый из трех микропро­цессоров управляет своим рядом цилинд­ров, четвертый – синхронизирует их рабо­ту и осуществляет «общий надзор».

Ни для кого не секрет, что шестици­линдровые рядные двигатели прекрасно уравновешены. W18, в котором «упрятано» три «шестерки», – тоже, но этого конструк­торам показалось мало: они смогли урав­новесить каждую поперечную трехцилинд­ровую секцию. Нетрудно сделать вывод, что семейство «трехрядных» двигателей предполагается расширить. Куда сложнее понять, какие же из чисел пока не войдут в оборот арифметики «Фольксвагена». Ведь теперь стали возможны такие экзотиче­ские варианты, как W9 и W15. А если учесть опробованную концерном техноло­гию «отъема» одного цилиндра у привыч­ных моторов (свежий пример – серийный V5), то в промежутке от 3 до 18 цилиндров «Фольксваген» без труда заполнит любую ячейку, причем многие – не единственным способом. Скажем, к известным VR6 и V6 может добавиться W6.

И восемнадцать – не предел.

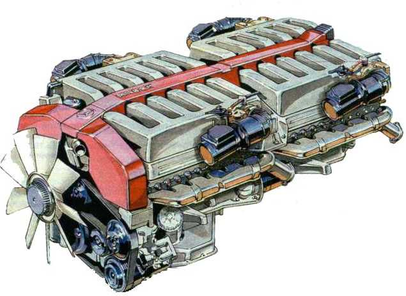

С коро мотор W18 от «Фольк­свагена» , о котором писалось выше, будут считать относительно скромным по его характе­ристикам. Для будущего купе «Майбах» констру­кторы «Даймлер-Крайслера» разрабатывают двигатель с… двадца­тью четырьмя цилинд­рами! Под капотом шести­метрового двухдверного ку­зова как раз хватает места для такого агрегата. А заду­ман он в общем-то бесхитро­стно «просто» взяли и соеди­нили тандемом два известных двигателя V12. На самом же деле технических проблем здесь предостаточно. Прежде всего надо обеспечить жест­кость всей конструкции, ее крепление в моторном отсеке с учетом возможных колеба­тельных процессов. Отбор мощности решено сделать от места сочленения. Каждый из двигателей имеет собст­венный турбонаддув, так что с рабочего объема 15 (!) литров удастся снять никак не меньше 1000 л. с., а крутящий момент уж точно будет измеряться четырехзначным числом. Коробку передач, приводные валы, электронную противобуксовочную систе­му, ясное дело, придется разрабаты­вать заново. Прототип суперкупе должен быть представлен публике на Токийском авто­салоне 2001 года.
