6. Технологічний процес ремонту (відновлення) у чавунних підшипникових щитках посадочних поверхонь методом залізнінням

6.1. Основні відомості технологічного процесу

Залізніння – має ряд переваг перед іншими процесами електролітичного осадження металів за рахунок застосування дешевих і розповсюджених матеріалів. При цьому вихід за стумом становить 80 – 90 %, твердість покриття до 7800 МПа. Є можливість одержання осадженого матеріалу товщиною до 2 мм.

П

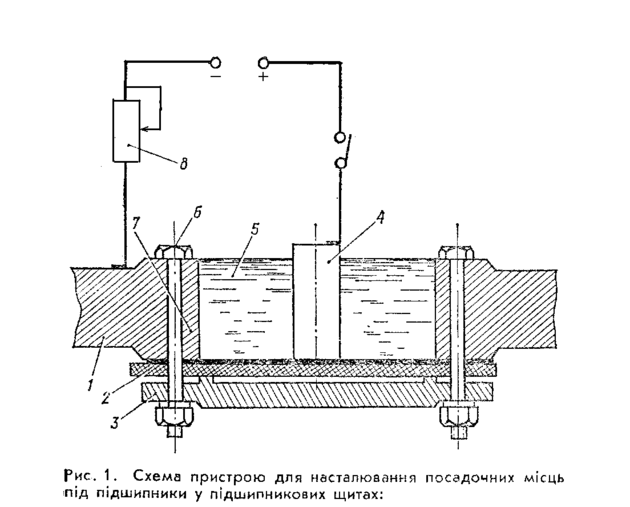

ри відновленні посадочних місць у чавунних підшипникових щитах, а також у щитах з сталевими втулками використовується безванне залізніння за допомогою спеціального пристрою, який дає змогу створити ванну в отворі під підшипник (рис. 1).

1 – підшипниковий щит; 2 – листова гума; 3 – кришка підшипника; 4 – циліндричний єлектрод; 5 – електроліт; 6 – болт кріплення; 7 – поверхня залізніння; 8 – реостат.

Технологічний процес передбачає механічну обробку, знежирення, промивання водою, анодне або хімічне травлення, нанесення покриття, промивання й нейтралізація та механічна обробка відновленої поверхні деталі.

Посадочне місце проточують для правильної геометричної форми отвору. Поверхню зачищають шліфувальною шкуркою. Знежирюють посадочні поверхні промиванням у неетильованому бензині або скипидарі. Хімічне або електрохімчне знежирення здійснюється за допомогою віденьського вапна з додаванням 3% соди і 1,5% їдкого натрію.

Електрохімічне декопіювання досягається за рахунок зміни полярності джерела живлення (анодом є посадочне місце щита, а катодом - внутрішній електрод).

Місцеве залізніння дозволяє нарощувати покриття з швидкістю 0,2 –

0,4 мм/год. Після залізніння посадочні місця шліфують.

Для залізніння використовують хлористий електроліт, до складу якого входить хлористе залізо FeCl₂ · Н₂О – 200 – 500 г/мл. Застосування хлористих електролітів дозволяє одержати щільні дрібнозернисті осадки товщиною до 1,5 – 2 мм із стійкою проти зношування, близькою до по стійкості до загартованої сталі.Такі електроліти дозволяють значно підвищити ( до 60 А/дм²) підвищити щільність струму, а при доведенні їх до температури 90 – 95ºС – одержати пластичні покриття з невеликими внутрішніми напругами.

6.2. Розрахунок основних характеристик при гальванічному покритті

Сила струму розраховується за формулою:

, (6.1)

где D_к – катодна щільність струму, А/дм² (визначається умовами роботи деталі, видом покриття, температурою і концентрацією електроліту), 30 А/дм².

F_k – площа покриваємої поверхні, 0,5 дм².

,

Тривалість гальванічної операції визначається формулою:

, (6.2)

где t₀ – тривалість електролітичного осадження металу у ванні, 0,4 год;

t₁ – час на завантаження і вивантаження деталей, 0,1год.

К_пз – коефіцієнт, враховуючий підготовчо-завершальні роботи, (при однозмінній роботі К_пз = 1,2).

год,

Час витримки деталі у ванні визначається за формулою:

, (6.3)

где h – товщина шару залізніння, 0,02 мм;

γ – щільність шару залізніння металу, 7,8 г/см³;

С – електролітичний еквівалент, 1,042 г/А·год;

η_в – вихід металу по струму, 80 – 90 %.

хв.
