Особенно эффективным данный тип анкеров оказался при устройстве корня в юрских глинах, которые, как известно, тяжело бурятся, а при применении промывки легко разжижаются и теряют свои механические свойства. РИТ-технология позволяет значительно сократить длину корня анкера и разрушить образовавшийся при бурении на стенках скважины слой слабого грунта за счет значительного даже в плотных глинах увеличения диаметра скважины (в 1,5 и более раз).
В качестве анкерного тяжа применяется, в основном, высокопрочная арматура винтового профиля класса Ат-1000 (Ат-VI) диаметром 25 и 32 мм. Кроме того, возможна установка многопрядевых тросовых анкеров.
Анкера, изготовленные по технологии РИТ, успешно применялись при строительстве ряда станций московского метрополитена, креплении подпорных стен при строительстве комплексов "Москва-Сити", развязки III-го транспортного кольца с Кутузовским проспектом, а также при строительстве ряда жилых комплексов в г. Москве.
В 1999 г. НИИОСП им. Н.М.герсеванова утвердил типовой технологический регламент устройства анкеров НИИОСП-97 при креплении подпорных стен.

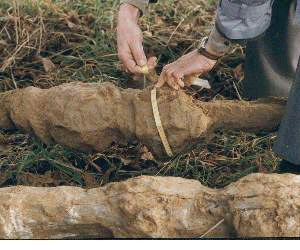

Корень грунтового анкера, извлеченного из грунта.

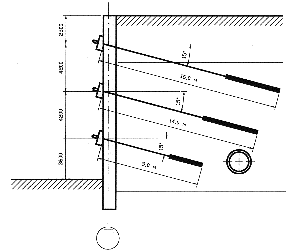

П
одпорная стенка набережной из буросекущихся свай, закрепленная грунтовыми анкерами.
Цементация грунтов, стен, фундаментов,
контакта "фундамент-грунт".
Данные виды работ выполняются как по традиционной технологии путем нагнетания под давлением цементного раствора в скважину, так и с применением разрядно-импульсной технологии, когда избыточное давление в скважине создается серией электрических разрядов.
Применение РИТ-технологии особенно эффективно там, где трудно или вообще невозможно установить в скважине тампон для опрессовки ее статическим давлением, либо эта операция сопряжена с большими трудозатратами.
При проведении цементационных работ используются электроразряды с энергией, позволяющей вести эффективное заполнение пустот, трещин и пор в цементируемой среде (кирпичная кладка, бетон и т.п.) без ее разрушения.
Цементация по РИТ-технологии производится до тех пор, пока не будет достигнут "отказ", когда последующая обработка электроразрядами не приводит к дальнейшему поглощению цементационного раствора цементируемой средой.
Качество цементации по РИТ-технологии ничем не уступает традиционной цементации, однако сам процесс становится значительно более контролируемым и менее трудоемким.
Качество цементации проверяется путем контрольной инъекции раствора в цементируемую среду как традиционным способом, так и с использованием РИТ.
Цементация фундаментов и контакта "фундамент-грунт" по РИТ-технологии с успехом была применена на ряде объектов городского строительства, в том числе на таких, как реконструкция Старого Гостиного двора, реконструкция комплекса зданий ГАБТ и др.
Цементация стен вспомогательного корпуса зданий ГАБТ и стен храма Вознесения Господня у Серпуховских ворот была выполнена также с применением разрядно-импульсной технологии. Успешная серия опытов в том же направлении была осуществлена при проведении работ по усилению стен Старого Гостиного двора.
Уплотнение грунтов с применением разрядно-импульсной технологии осуществляется путем проведения серии электрических разрядов в скважине, заполненной слабым электролитом, в качестве которого обычно используется водно-цементная суспензия. При этом улучшение физико-механических свойств грунта достигается не только в результате его уплотнения в околоскважинном пространстве, но и за счет его цементации. Кроме того, скважины, заполненные цементным раствором и пересекающие грунтовую толщу под разными углами, образуют с упрочняемым грунтом массив, иногда именуемый как "армогрунт". Такой массив имеет прочностные и деформационные показатели лучшие, чем у отдельно взятого уплотненного грунтового массива.
Данная технология улучшения физико-механических свойств грунта была с успехом применена на строительстве 4 и 5 опор транспортной развязки МКАД с Ярославским шоссе и при усилении основания дома №6 по Кутузовскому проезду.
Одной из самых главных операций технологического цикла считается контроль качества выполненных работ. При этом, выполняя все требования соответствующих ГОСТов и СНиПов в этой области, широко применяются дополнительные методы предпостроечного обследования объекта и оперативного контроля качества. Для уточнения геолого-гидрологического строения площадки и выявления неучтенных инженерных коммуникаций и пустот в грунте производится георадарное профилирование объекта, по результатам которой корректируется технология изготовления свай и, при необходимости, проект.
В процессе обработки скважины электрическими разрядами в условиях плотной застройки производится измерения сейсмического воздействия на грунт и строительные конструкции и уточняются параметры электрических разрядов.
Во время изготовления свайного поля производится выборочный сейсмоакустический контроль длины свай, контролируется сплошность их сечения.
Ввиду того. что несущая способность свай РИТ во многом определяется величиной и расположением уширений ствола скважины, нами успешно применяется специальный прибор, позволяющий контролировать расход бетона на каждом уровне обработки скважины электрическими разрядами, что позволяет судить о форме скважины и степени уплотнения окружающего грунта.
В особо ответственных случаях перед проведением цементации стен и фундаментов зданий с целью изучения их состояния и выявления наиболее ослабленных участков производится их сейсмоакустическое обследование. Оно повторяется в процессе инъектирования и после твердения инъекционных растворов, что позволяет оконтурить зону цементации и оценить степень повышения прочности кладки.
Сейсмоакустический контроль качества цементации:
Карты изолиний средних скоростей продольных волн по нормальным лучам в плоскости стены,укрепляемой цементацией.
A - по результатам первого измерения, проведеннгого через сутки после инъектирования.
B - по результатам второго измерения, проведеннгого через 7 суток после инъектирования.
