В= , соединяют прямой конец отрезка (точку d) с точкой а. Из точки, отвечающей заданному составу х_f, прово­дят вертикаль до пересечения с линией ad в точке b. Прямая аb — рабо­чая линия укрепляющей части колонны. Согласно допущению y_w = x_w ,из точки, соответствующей составу x_w , восстанавливают вертикаль до пересечения с диагональю диаграммы и получают точку с — конечную точку рабочей линии исчерпывающей части колонны. Соединяют точку с прямой с точкой b, принадлежащей одновременно рабочим линиям укреп­ляющей и исчерпывающей частей колонны. Прямая bc представляет собой рабочую линию исчерпывающей части колонны.

Рис. 1.6 Построение рабочих линий ректификационной колонны на у—x диаграмме.

Рабочие линии ab и bc в отличие от рабочих линий процесса абсорбции располагаются под линией равновесия. В данном случае, как уже отме­чалось, НК переходит в паровую фазу, стремящуюся к равновесию с жидкой фазой, т. е. по существу десорбируется из жидкости.

1.2. Основные технологические схемы для проведения разрабатываемого процесса

Процессы ректификации осуществляются периодически или непре­рывно при различных давлениях: при атмосферном давлении, под ваку­умом (для разделения смесей высококипящих веществ), а также под дав­лением больше атмосферного (для разделения смесей, являющихся газо­образными при нормальных температурах).

1.2.1. Непрерывная ректификация

Рассмотрим, как реализуются указанные выше условия в ректификационных колоннах непрерывного действия (рис. 1.7.), которые наиболее широко применяются в про­мышленности.

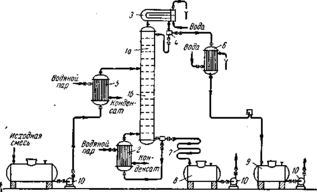

Рис.1.7. Схема непрерывно действующей ректификационной установки:

1— ректификационная колонна (а — укрепляющая часть, б — исчерпывающая часть); 2 —кипятильник; 3 — дефлегматор; 4 — делитель флегмы; 5 — подогреватель исходной смеси;6 — холодильник дистиллята (или холодильник-конденсатор); 7 — холодильник остатка (или нижнего продукта); 8, 9 сборники; 10 — насосы.

Ректификационная колонна 1 имеет цилиндрический корпус, внут­ри которого установлены контактные устройства в виде тарелок или насадки. Снизу вверх по колонне движутся пары, поступающие в нижнюю часть аппарата из кипятильника 2, кото­рый находится вне колонны, т. е. является выносным (как показано на рисунке 1.7.), либо размещается непосредственно под колонной. Следо­вательно, с помощью кипятильника создается восходящий по­ток пара. Пары проходят через слой жидкости на нижней тарелке, которую будем считать первой, ведя нумерацию тарелок условно снизу вверх.

Пусть концентрация жидкости на первой тарелке равна х₁ (по низ­кокипящему компоненту), а ее температура t₁. В результате взаимодействия между жидкостью и паром, имеющим более высокую темпера­туру, жидкость частично испаряется, причем в пар переходит преимуще­ственно НК. Поэтому на следующую (вторую) тарелку поступает пар с содержанием НК у₁> х₁.

Испарение жидкости на тарелке происходит за счет тепла конденса­ции пара. Из пара конденсируется и переходит в жидкость преимуществен­но ВК, содержание которого в поступающем на тарелку паре выше рав­новесного с составом жидкости на тарелке. При равенстве теплот испаре­ния компонентов бинарной смеси для испарения 1 моль НК необходимо сконденсировать 1 моль ВК, т. е. фазы на тарелке обмениваются экви­молекулярными количествами компонентов.

На второй тарелке жидкость имеет состав x₂, содержит больше НК, чем на первой (х₂ > x₁), и соответственно кипит при более низкой темпе­ратуре (t₂ 1). Соприкасаясь с ней, пар состава у₁ частично конденси­руется, обогащается НК и удаляется на вышерасположенную тарелку, имея состав y₂ > x₂, и т. д.

Таким образом пар, представляющий собой на выходе из кипятильника почти чистый ВК, по мере движения вверх все более обогащается низко­кипящим компонентом и покидает верхнюю тарелку колонны в виде почти чистого НК, который практически полностью переходит в паровую фазу на пути пара от кипятильника до верха колонны.

Пары конденсируются в дефлегматоре 3, охлаждаемом водой, и полу­чаемая жидкость разделяется в делителе 4 на дистиллят и флегму, которая направляется на верхнюю тарелку колонны. Следовательно, с помощью - дефлегматора в колонне создается нисходящий поток жид­кости.

Жидкость, поступающая на орошение колонны (флегма), представляет собой почти чистый НК. Однако, стекая по колонне и взаимодействуя с паром, жидкость все более обогащается ВК, конденсирующимся из пара. Когда жидкость достигает нижней тарелки, она становится практически чистым ВК и поступает в кипятильник, обогреваемый глухим паром, или другим теплоносителем.

На некотором расстоянии от верха колонны к жидкости из дефлегма­тора присоединяется исходная смесь, которая поступает на так называе­мую питающую тарелку колонны. Для того чтобы уменьшить тепловую нагрузку кипятильника, исходную смесь обычно предваритель­но нагревают в подогревателе 5 до температуры кипения жидкости на питающей тарелке.

Питающая тарелка как бы делит колонну на две части, имеющие раз­личное назначение. В верхней части 1а (от питающей до верхней тарелки) должно быть обеспечено возможно большее укрепление паров, т. е. обо­гащение их НК с тем, чтобы в дефлегматор направлялись пары, близкие по составу к чистому НК. Поэтому данная часть колонны называется укрепляющей. В нижней части 1б (от питающей до нижней та­релки) необходимо в максимальной степени удалить из жидкости НК, т. е. исчерпать жидкость для того, чтобы в кипятильник стекала жидкость, близкая по составу к чистому ВК. Соответственно эта часть колонны называется исчерпывающей.

В дефлегматоре 3 могут быть сконденсированы либо все пары, посту­пающие из колонны, либо только часть их соответствующая количеству возвращаемой в колонну флегмы. В первом случае часть конденсата, остающаяся после отделения флегмы, представляет собой дистиллят (ректификат), или верхний продукт, который после охлаждения в холо­дильнике 6 направляется в сборник дистиллята 9. Во втором случае не­сконденсированные в дефлегматоре пары одновременно конденсируются и охлаждаются в холодильнике 6, который при таком варианте работы служит конденсатором-холодильником дистиллята.

Жидкость, выходящая из низа колонны (близкая по составу ВК) также делится на две части. Одна часть, как указывалось, направляется в кипя­тильник, а другая — остаток (нижний продукт) после охлаждения водой в холодильнике 7 направляется в сборник 8.

На рис. (1.7.) приведена лишь принципиальная схема непрерывно-действующей ректификационной установки. Такие установки оснащаются необходимыми контрольно-измерительными и регулирующими прибора­ми, позволяющими автоматизировать их работу и проводить процесс с помощью программного управления в оптимальных условиях.

1.2.2. Периодическая ректификация

Периодически действующие ректификационные установки приме­няют, как правило, для разделения жидких смесей в тех случаях, когда использование непрерывнодействующих установок нецеле­сообразно. Обычно это характерно для технологических процессов, в которых количества подлежащих разделению смесей невелики и требуется определенное время для накопления этих продуктов перед разделением или в условиях часто меняющегося состава исходной смеси. Последний случай специфичен для гибких тех­нологических процессов, в которых спектр получаемых продуктов весьма разнообразен.

Периодическую ректификацию проводят на установках с прак­тически идентичной принципиальной схемой. Один из возможных вариантов такой установки показан на рис. (1.8.).

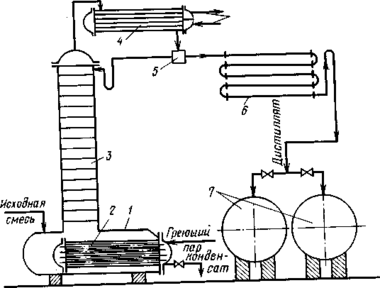

Рис. 1.8. Схема установки для проведения периодической ректификации:

1-куб-кипятильник; 2-подогреватель; 3-ректификационная колонна; 4-дефлегматор; 5-дели­тель потока; 6-холодильник; 7-сборники.

Исходную смесь периодически загружают в куб-кипятильник 1, снабженный подогревателем 2, в который подается теплоноситель, например насыщенный водяной пар. Исходную смесь доводят до кипения. Образующиеся пары подни­маются по колонне 3, в которой происходит противоточное взаимодействие этих паров с жидкостью (флегмой), поступающей из дефлегматора 4. Часть конденсата после делителя потока возвращается в колонну в виде флегмы, другая часть - дис­тиллят Р - через холодильник 6 собирается в сборниках 7 в виде отдельных фракций. Процесс ректификации заканчивают обычно после того, как будет достигнут за­данный средний состав дистиллята. Таким образом, колонна 3 является аналогом укрепляющей части колонны непрерывного действия, а куб выполняет роль исчер­пывающей части.

Периодическая ректификация может осуществляться двумя способами: 1) при постоянном составе дистиллята (х_р = const) и 2) при постоянном флегмовом числе (R_P = const).

В первом случае количество флегмы по мере уменьшения содер­жания легколетучего компонента в кубе должно постепенно воз­растать. В промышленных условиях установки для проведения такого процесса необходимо оснащать управляющими автомати­зированными системами, способными осуществлять непрерывное и строго программированное изменение питания колонны флегмой и подачи теплоносителя в испаритель (куб колонны). Изменение основных расходных параметров можно проводить, например, по данным о качественном составе легколетучего компонента либо в кубовой жидкости, либо в дистилляте.

1.2.3. Экстрактивная и азеотропная ректификация

Уровень трудности разделения смесей с близкими температурами кипения может быть оценен с помощью коэффициента относительной летучести = РА/РВ. Если значение невелико, то такую смесь можно разделять под вакуумом. Вместе с тем часто экономически целесообразнее в этом случае оказывается использование метода, основанного на введении в разделяемую смесь дополнительного-разделяющего-компонента избирательного действия.

В разделяющем компоненте, который является высококипящим по отношению к одному из двух компонентов исходной смеси, этот последний хорошо растворим, а второй компонент либо нерастворим, либо труднорастворим. Присутствие третьего - разделяющего, или экстрагирующего, - компонента приводит к снижению сил притяжения нерастворимого компонента в растворе к остальным частицам и в результате этого - к увеличению его относительной летучести в системе (рис. 1.9.).

Таким образом, разделяющий агент обладает избирательным действием - повышает давление пара НК в большей степени, чем давление пара ВК. Резкое увеличение облегчает разделение исходных компонентов, но влечет за собой последующий процесс разделения смеси хорошо растворимого и экстрагирующего компонентов, которые удаляются с остатком. Описанный метод разделения называют экстрактивной ректификацией.

Рис. 1.9. Положение кривой равновесия без добавки (1) и с добавкой (2) разделяющего агента
