для случая а) П_р=45000 (кТ)

для случая б) П_р= 10000 (кТ)

для случая в) П_р=450000 (кТ)

3) В случае формообразования винтовой линией с углом подъема W = 45° на радиусе фрезы R = 2 * R_c , получено три способа обработки;

а) оси фрезы и детали параллельны = 10000 (кТ)

б) находятся под углом скрещивания = 10000 (кТ)

в) находятся под углом скрещивания и фреза имеет ещё подачу вдоль своего вращения = 450000 (кТ).

Таким образом, метод и алгоритм позволяют системно решить такую сложную задачу, как определение наиболее эффективных способов механической обработки из числа принципиально, - возможных. Алгоритм существенно облегчает работу в области повышения эффективности операций механической обработки, позволяет решить эту задачу на уровне изобретений.

Определение наиболее эффективных способов механической обработки заданных поверхностей детали машин.

Ранее нами был рассмотрен поисковый алгоритм определения схем формообразования заданных поверхностей и выбора трех наиболее производительных, (с позиции кинематики формообразования), из принципиально (или теоретически) возможных. Алгоритм после сравнения схем формообразования и определения наиболее производительных предусматривает печать:

1. углов относительно положения систем координат детали и инструмента в соответствии с общей кинематической схемой формообразования, определяющих относительное положение предполагаемого инструмента в исходный момент формообразования;

2. форму режущей кромки инструмента при выборе на печать значений
   Х₂ = Г_з(р); Y₂ = f_z(p); Z₂ = f_з(p).
   (т.е. если это ломаная линия, расположенная от центра О_u на расстоянии R, то или Х₂ = R_u; или Y₂=R_u в зависимости от исходного задания параметрического уравнения режущей кромки в системе инструмента X_uY_uZ_u). (Второй пример: X₂ = Rsin, Y₂ = Rcos, Z₂ = P, следовательно режущая кромка винтовая линия на цилиндре или поверхности вращения с осью вращения соответствующей 0₂Z₂ и т.д.)

3. равенство или неравенство радиуса или другого параметра инструмента, определяющего положение режущей кромки в системе X₂Y₂Z₂ - R нулю.

4. Наличие движений, необходимых для формообразования, т.е. неравенство нулю сочетаемых из всех от одного до 6 движений: А, Б, F, Д, и Е, которое задается непрерывным вращением одного из заданных пространственных углов (, , ), определяющих как относительное положение систем детали X_oY_oZ_o и инструмента X₂Y₂Z₂ в исходный момент формообразования, так и вращение промежуточной, несущей системы X₁Y₁Z₁ вокруг любой из трех осей координат;

5. Печать главного движения резания из существующих для найденной, наиболее эффективной схемы формообразования, например: A = V_p; Б = S_кр; D = S_oz; F = 0 и т.д.

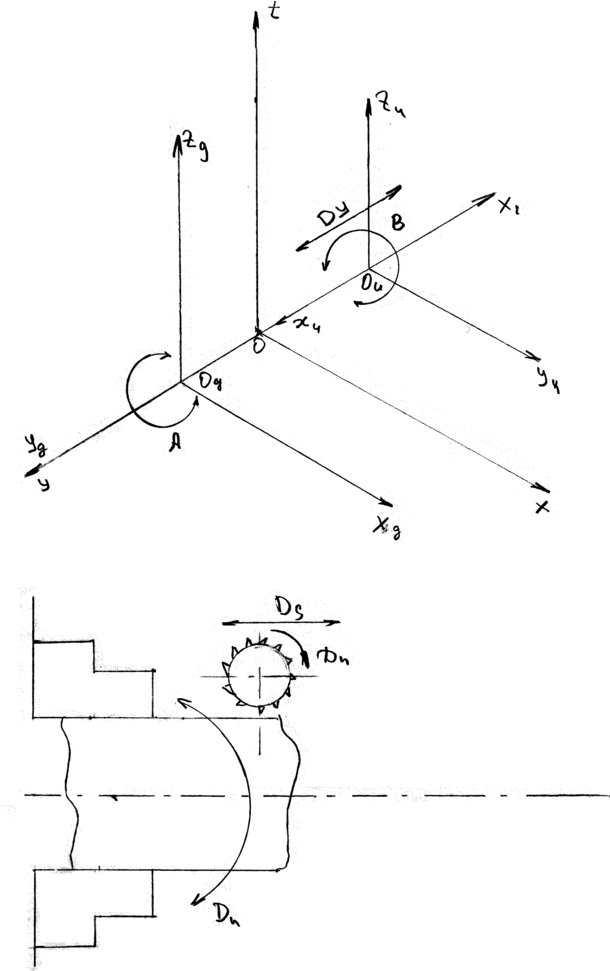

После получения данной информации на печать ЭВМ можно изображать полученную схему формообразования по примеру графического исполнения кинематических схем резания, приведенного в работе Грановского Г.И.. Только с уточнением стрелки одного из показанных на схеме движений как главного рабочего или движения определяющего скорость резания.

Анализ найденных на ЭВМ кинематических схем резания.

Если для поиска возможных схем формообразования, номинальная поверхность детали задана алгебраическим уравнением:

Y²_g + Z²_g = r²_g

Y²_g + Z²_g – r²_g  

то это есть поверхность вращения сориентированная в системы координат детали так, что её направляющая линия - окружность соответствует плоскости YOZ основной системы координат с радиусом r_g, заданным конкретным цифровым значением r_g = 10.

Инструмент также предварительно задаётся как линия или точка в системе координат инструмент,

X_u = f_i(P) = R_u

Y_u= f₂(P) = 0 Т.е. точка на радиусе R_u = 10

Z_u = f₃(P) = 0

После поиска ЭВМ (как один из найденных вариантов) печатает следующие параметры схемы формообразования, включая ранее заданные:

cos(OX₁OX) = l; cos(OY₁OX) = 0; cos(OZ,OY) = -1

 = 1; Q = 1; D_x = l; D_y = 0; D_z = 0; П_р = 20 ^КТ/_сек

OX₁OX = 0°; OY₁OX = 90°; OZ₁OY = 180°

Список литературы:

1. Комаров В.А., «Математическое моделирование технологических операций механической обработки поверхностей деталей лейзвийными инструментами: (учебное пособие по курсу: математическое моделирование технологических операций – 4834), Москва, МГАПИ – 1998

2. Зуев В.Ф., «Методические указания по выполнению курсового проекта по математическому моделированию технологических операций механической обработки поверхностей деталей лейзвийными инструментами, Москва, МГАПИ – 1998

3. «Математическое моделирование технологических операций механической обработки поверхностей деталей лейзвийными инструментами: (лабораторная работа), Москва, МГАПИ – 1999
