где - вариационный ряд, т.е. значения, расположенные в порядке возрастания.
Например, при восьми опросах АЦП канала механической скорости получены следующие значения:
Вычисляя x и S по формулам (7.1) и (7.2), для различных значений n, получим следующие результаты (табл. xxx ).
Таблица xxx
n | Вариационный ряд | S | ||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||
2 | 147 | 156 | ---- | --- | --- | --- | --- | --- | 151,1 | 7,98 |
4 | 147 | 149 | 152 | 156 | --- | --- | --- | --- | 151 | 4,41 |
8 | 144 | 147 | 148 | 149 | 151 | 152 | 155 | 156 | 150,25 | 3,36 |
Очевидно, с увеличением n точность формирования измерения повышается и при n=4 и при n=8 вполне удовлетворительна. Кроме того, для выявления тенденций в изменении состояния процесса бурения точность формирования измерений различных параметров может быть неодинаковой. Например, механическую скорость и крутящий момент (мощность), как наиболее информативные параметры необходимо измерять с большой точностью (n=8), чем осевую нагрузку и частоту вращения (n=4).
Для параметров расхода промывочной жидкости и давления на насосе, изменения которых носят пульсирующий характер, можно ограничиться n=2.
Параметры обрабатываются не в физических единицах параметров бурения, а в некоторых абстрактных единицах (кодах АЦП), пропорциональных измеренному напряжению сигнала с соответствующего датчика. Следующий этап формирования измерения – масштабирования, т. е. перевод значений измерений, выраженных в кодах АЦП, в физические единицы. Такое преобразование осуществляется следующим образом:
где - значение i – го параметра бурения в физических единицах;
- масштабный коэффициент i – го параметра;
- значение i – го параметра в кодах АЦП.
Для некоторых параметров требуется дополнительная математическая обработка, связанная с особенностями их измерения. Например, при измерении осевой нагрузки на породоразрушающий инструмент необходимо учитывать вес снаряда в зависимости от того, как производится бурение: с дополнительной нагрузкой или разгрузкой. Такая дополнительная обработка осуществляется специальными подпрограммами, учитывающими конкретные характеристики буровых установок и датчиков технологических параметров. В системе автоматического управления процессом бурения должна быть реализована возможность изменения определенных характеристик подсистемы опроса и первичной обработки информации путем ввода в систему соответствующих данных с пульта оператора системы. К таким характеристикам относятся период измерения параметров , количество опросов в измерении, Масштабные коэффициенты, выбор требуемой подпрограммы обработки. Данные изменения должен производить специалист службы КИП экспедиции или партии при проведении наладочных и проверочных работ.
Как указывалось выше, оценка и прогнозирование изменений состояния процесса бурения осуществляется путем формирования и анализа временного ряда (тренда) каждого из измеряемых параметров. Непосредственно анализ трендов, оценка и прогнозирование изменений состояния процесса производится другими подсистемами системы автоматического управления процессом бурения. Задача подсистемы сбора и первичной обработки информации – формирование тренда, который, с точки зрения программной реализации, должен представлять собой массив ячеек памяти, в котором хранятся значения параметров, упорядоченные во времени.
Такой массив памяти формируется с использованием так называемой стековой организации хранения данных, суть которой заключается в том, что в массиве памяти фиксированного объема N , содержащего N значений определенной переменной, новое (N + 1) значение данной переменной помещается в этот массив (стек) за счет исключения из него по определенному правилу одного из N элементов. Правилами записи в стек могут быть ”первый пришел – первый ушел”, ”первый пришел – последний ушел” и т. п. В данном случае стековая организация хранения данных организована следующим образом.
Часть объема ОЗУ ЭВМ, в котором организована оперативная информационная база, разделена на блоки, включающие по 64 ячейки памяти. Число таких блоков равно максимальному количеству параметров и показателей процесса бурения, используемых в системе. Каждый из таких блоков является стеком соответствующего параметра; запись информации во все стеки осуществляется по правилу ”первый пришел – первый ушел”. Пусть в момент времени
в каком либо стеке, например стеке измерений
, находилось 64 предыдущих значений (рис. 7.2)
,(
,
, …,
).
В момент времени было сформировано очередное измерение
, которое необходимо поместить в стек,
будет перемещено в 63-й элемент,
- в 62-й элемент и таким образом до ”вершины” стека, т. е. до1-го элемента, в который будет помещено значение
, а значение
будет удалено из стека. Следовательно, в стек будет помещаться каждое новое измерение данного параметра.
Запись во все стеки производиться синхронно с периодом , т. е. в момент времени
(где K - номер цикла измерений) формируются измерения всех параметров и записываются значения измерений в соответствующие стеки. В любой момент времени
в стеках
Ожидание истечения
Да
Нет
Нет
Да
Нет

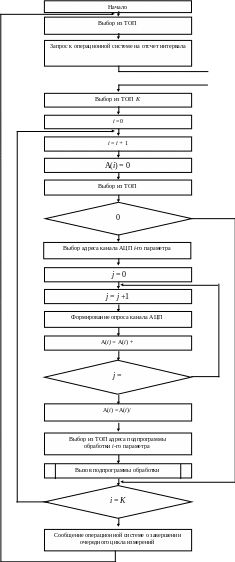

Рис. XXX Блок-схема
Да алгоритма работы
подсистемы
сбора и первичной
обработки информации
находятся по 64 измерения каждого из параметров процесса бурения, упорядоченных во времени и позволяющих оценить изменение параметров в интервале времени от до
. Например, при
с интервал оценки измерения параметров составит
с.
Очевидно, что, располагая данными за такой относительно длительный интервал времени, можно достаточно надежно распознавать возникающие изменения состояния процесса и прогнозировать тенденции развития технологических ситуаций. Анализ формируемых таким образом временных рядов производится другими подсистемами системы по математическим методам и алгоритмам, соответствующим задачам, решаемым каждой из подсистем.
Описанные выше методы опроса, первичной обработки и хранения информации о параметрах и показателях процесса бурения реализуются программным модулем САУ технологическим процессом, который получает управление циклически, с периодом Данный программный модуль имеет в системе высший приоритет.

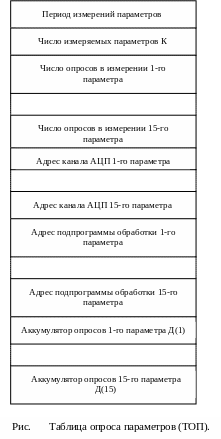

Вся необходимая для работы информация содержится в таблице опроса параметров (рис. xxxx) и определяет требуемый режим и характеристики измерений. Блок схема алгоритма работы модуля приведена на рис. xxxx.
Важное преимущество подобной структуры данной подсистемы - возможность простого изменения или замены подпрограммы обработки измерений параметров, и следовательно возможность работы системы с различными датчиками и измерительными приборами.
