Выбор глубины проникновения (большая, средняя, малая);
Различение неорганических/органических веществ;
Подчеркивание (улучшение контраста) границ изображения;
Различные способы подчеркивания границ изображения;
Возможность настраивать контрастность изображения (цветного и черно-белого);
Негативное изображение;
Возможность удаленного управления консолью и пультом оператора;
Возможность подачи сигнала тревоги при появлении подозрительного багажа;
Увеличение изображения в 2 и 4 раза;
Счетчик багажа;
Идентификация оператора;
Отображения выбранной оператором функции на мониторе;
Стабилизатор напряжения;
Опции:
Отображение картины в псевдоцветах
Возможность автоматической подачи сигнала тревоги
Мультиплексор для многоканальных операций
Системы для обучения персонала и тестирования оборудования
Видеовыход (возможность записи изображений на видеомагнитофон)
Удаленная рабочая станция
Подставка под монитор
Счетчик времени работы оборудования
Комплект тестирования оборудования по модему
Дополнительное оборудование для работы с багажом
Рентгеновская досмотровая система Rapiscan 526 предназначена для использования в аэропортах для досмотра с просвечиванием багажа и ручной клади пассажиров.
Rapiscan 526 - это новое поколение рентгеновских досмотровых систем. Эргономичная, прочная и надежная панель управления дает возможность оператору легко управлять досмотровой системой, а также выбрать нужные параметры для получения и обработки изображения.
Выполнение блока обработки изображения в виде моноплаты позволило значительно сократить соединительные связи, что обеспечило более высокую надежность блока. Технология дополнительной обработки обеспечивает высокое качество изображения.
Технические характеристики:
| Тип оборудования | конвейерное |
| Разрешение | 38 AWG (0,1 мм) |
| Проницаемость | 25 мм, обычная сталь |
| Размер туннеля | 950 мм в ширину и 650 мм в высоту |
| Скорость конвейера | 0,2 метра/сек |
| Питание | 183-253 В, 50 Гц |
| Ток потребления | 3А максимум |
| Охлаждение | замкнутая масляная ванна |
| Напряжение анода | 140кВ рабочее, 160кВ номинальное |
| Ток трубки | 0,7А максимум |
| Расходимость пучка | 60° |
| Направление пучка | вертикальное, снизу вверх |
| Чувствительный элемент | диодная матрица, 640 диодов монохромный режим 1280 диодов полиэнергетический режим |
| Цифровая память | 1024х1024х21 монохромный и полиэнергетический режим |
| Количество градаций серого цвета | 4096 |
| Дисплей | 14" SVGA дисплей |
| Подавление мерцания и дрожания изображения | есть |
| Полноэкранное отображение картинки без срезания углов | есть |
| Здоровье и безопасность | Соответствует всем действующим международным правилам и стандартам по безопасности и гигиене, применяемых к излучающему оборудованию, включая USA FDA стандарт для рентгеновского оборудования (Федеральный стандарт CШA 2.1-CFR 1020.40) |
| Максимальный фон радиации | Sv /час) при контакте с внешней панелью.меньше 0,1 мР/час (1 |
| Сохранность фотопленок: | для пленки чувствительностью ISO 1600/33 DIN гарантируется безопасность облучения до 10 и больше раз. |
Стандартный вариант оборудования обеспечивает следующие функции:
В ахроматичном режиме работы с дополнительным монитором:
Выбор проницаемости (большая, средняя, малая)
Подчеркивание (улучшение контраста) границ изображения
Различные способы подчеркивания границ изображения
Возможность настраивать контрастность изображения (цветного и черно-белого)
Негативное изображение
Возможность удаленного управления консолью и пультом оператора
Возможность подачи сигнала тревоги при появлении подозрительного багажа
Увеличение изображения в 2 и 4 раза
Счетчик багажа
Идентификация оператора
Отображения выбранной оператором функции на мониторе
Стабилизатор напряжения
Опции:
Отображение картины в псевдоцветах
Возможность автоматической подачи сигнала тревоги
Мультиплексор для многоканальных операций
Системы для обучения персонала и тестирования оборудования
Видеовыход (возможность записи изображений на видеомагнитофон)
Удаленная рабочая станция
Подставка под монитор
Счетчик времени работы оборудования
Комплект тестирования оборудования по модему
Рентгеновская досмотровая система Rapiscan 532 предназначена для досмотра грузов большого размера.
Рентгеновская досмотровая система Rapiscan 532 может применяться в:
аэропортах - при грузоперевозках, почтовых и курьерских отправлениях;
таможнях - проверка больших грузов на наличие в них контрабанды;
тюрьмах - проверка ввозимых и вывозимых грузов;
Rapiscan 532 - это новое поколение рентгеновских досмотровых систем для проверки крупногабаритных грузов и могут поставляться, при дополнительном заказе, с рентгеновским генератором на 450 кB для большей глубины проникновения и компьютерной системой обработки изображения для получения более качественных образов на экране.
Эргономичная, прочная и надежная панель управления дает возможность оператору легко управлять досмотровой камерой, а также выбрать нужные параметры для получения и обработки изображения.
Технические характеристики:
| Тип оборудования | конвейерное |
| Разрешение | 30 AWG (0,1 мм) |
| Проницаемость | 25 мм, обычная сталь |
| Скорость конвейера | 0,1 метра/сек |
| Размер туннеля | 1,5 метра в ширину и 1,5 метра в высоту |
| Питание | 183-253 Вольт, 50 Герц |
| Потребление | 2 А максимум, 480 Вольт 3 фазы, по 1 А на фазу |
| Грузоподъемность | 3272 кг на палете 130х130 см, 2325 кг на погонный метр |
| Вес | 2152кг, 2837 кг в упаковке |
| Охлаждение | замкнутая масляная ванна |
| Напряжение анода | 140 кB рабочее 160 KB номинальное |
| Ток трубки | 0,7 Ампер максимум |
| Расходимость пучка | 40° |
| Направление пучка | горизонтальное |
| Чувствительный элемент | диодная матица, 1024 диодов монохромный режим 2048 диодов полиэнегетический режим |
| Цифровая память | 24 Мегабайта, 24 бита на цветной пиксель |
| Количество градаций серого цвета | 4096 |
| Дисплей | 17" SVGA дисплей |
| Подавление мерцания и дрожания изображения | есть |
| Полноэкранное отображение картинки без срезания углов | есть |
| Здоровье и безопасность: | соответствует всем действующим международным правилам и стандартам по безопасности и гигиене, применяемых к излучающему оборудованию, включая USA PDA стандарт для рентгеновского оборудования (Федеральный стандарт CA2J-CFR 1020.40). |
| Максимальный фон радиации | меньше 0,1 мР/час (1 Sv/час) в 5 см от внешней панелью. |
Стандартный вариант оборудования обеспечивает следующие функции:
Полиэнергетический режим работы.
Выбор глубины проникновения (большая, средняя, малая).
Различение неорганических/органических веществ оборудования.
Подчеркивание (улучшение контраста) границ изображения.
Различные способы подчеркивания границ изображения.
Возможность настраивать контрастность изображения (цветного и черно-белого).
Негативное изображение.
Отображение картины в псевдоцветах.
Возможность подачи сигнала тревоги при появлении подозрительного багажа.
Увеличение изображения в 2, 4 и 8 раз.
Стабилизатор напряжения.
Опции:
Удаленное тестирование оборудования.
Системы для обучения персонала и тестирования.
Цифровое архивирование данных.
Подставка под монитор.
Счетчик времени работы оборудования.
Дополнительное оборудование для работы с багажом.
Генераторы рентгеновского излучения на 320 кВ и 450 кВ.
ИНСПЕКЦИОННО-ДОСМОТРОВЫЕ КОМПЛЕКСЫ
Инспекционно-досмотровые комплексы (ИДК) предназначены для интроскопии крупногабаритных объектов таможенного контроля, отличающихся значительными размерами, весом, составом конструкционных материалов, повышенной плотностью загрузки различными видами перевозимых в них товаров.
В соответствии с функциональным назначением ИДК делятся на два вида:
ИДК для интроскопии легковых автотранспортных средств (легковых автомашин, микроавтобусов, прицепов, передвижных дач, отдельных грузовых упаковок, не превышающих веса порядка 3-х тонн и размеров легковых автомашин);
ИДК для интроскопии крупногабаритных объектов, предназначенных для перевозки грузов (контейнеров, трейлеров, рефрижераторов, железнодорожных вагонов).
Тактико-технические характеристики ИДК должны обеспечить: возможность визуализации содержимого указанных видов объектов, распознавание находящихся в них различных устройств, предметов и веществ; определение загруженности объема контейнера товарами и осмотр пространственного расположения содержимого; координатную привязку обнаруженных предметов к местам расположения; возможность распознавания изделий из различных материалов (металлы, органические вещества); возможность просмотра конструктивных полостей и пространств между стенками, потолочными перекрытиями и полом контейнеров, узлов автомашин и железнодорожных вагонов.
Аппаратура позволяет осуществить детальный, фрагментарный просмотр отдельных зон инспектируемого объекта и его содержимого и увеличение изображения в несколько раз. Время интроскопии одного крупногабаритного объекта составляет 15—20 мин.
Системы для досмотра грузовых автомобилей:
RAPISCAN СЕРИИ 2XXX - системы, предназначенные для быстрого и эффективного инспектирования грузовых контейнеров и автомобилей. Они способны инспектировать авиационные грузовые контейнеры, большегрузные автомобили с максимальными габаритами 4,5 м по высоте, 3,5 м шириной, 25 м длиной и массой до 60 т. Такие системы используют унифицированные составляющие подсистемы для комбинирования их в различных конфигурациях для строительства оптимальных для любого применения систем.
Для получения изображения досматриваемого объекта используются высокоэнергетические рентгеновские лучи. Изображение сохраняется в компьютере системы вместе с данными товарно-транспортной накладной и другими данными, подлежащими детальному изучению или сравнению.

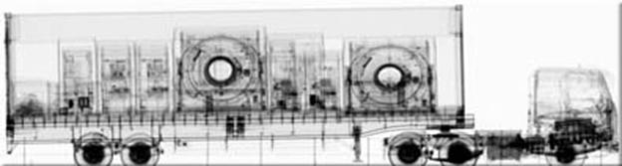

Рис. 2.11. Пример изображения на экране монитора сканируемого автомобиля
Системы комплектуются рентгеновскими генераторами, в зависимости от специфики досматриваемых грузов, энергией:
9 МэВ; 6 МэВ; 4 МэВ; 450 кэВ; 320 кэВ
Проникающая способность при использовании генератора 9 МэВ - 350 мм стали.
Системы Rapiscan 2ххх соответствуют стандартам и требованиям IAEA (International Atomic Energy Authority) и WHO (World Health Organisation). После досмотра грузов отсутствует остаточная радиация, вредные токсикологические, пищевые или микробиологические последствия при инспектировании продуктов питания.
Rapiscan 2100
Система низкой пропускной способности, в которой грузовой автомобиль паркуется внутри камеры досмотра и рентгеновская система перемещается вдоль автомобиля, генерируя изображение. Максимальная пропускная способность - около 10 грузовых автомобилей в час. Главное преимущество системы - небольшая площадь земли, требуемая для установки - 25х30 м.
Rapiscan 2200
