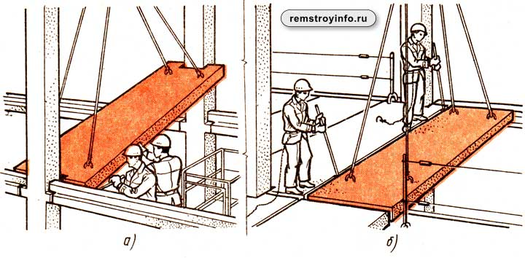

Рис. 5 - Укладка связевой (распорной) (а) и рядовой (б) плит перекрытия

Плиты перекрытий сначала первого, а затем второго этажей устанавливают после монтажа и приварки к полкам ригелей связевых плит в пролетах между кондукторами (см. схему выше, поз. б). Плиты устанавливают на слой раствора или цементно-песчаной пасты. Если предусмотрено проектом, допускается укладка плит насухо с последующей зачеканкой швов раствором. При монтаже плит монтажники, находящиеся на распорных плитах, принимают плиту и укладывают ее в проектное положение.

Лестничные площадки и марши каркасно-панельных зданий монтируют так же, как в блочных или крупнопанельных. Лестничные элементы монтируют по мере возведения стен здания. Промежуточную площадку и первый марш устанавливают по ходу кладки внутренних стен лестничной клетки, вторую (этажную) площадку и второй марш - по окончании кладки этажа.

До монтажа лестничных площадок и маршей проверяют их размеры. Затем размечают места установки площадок, наносят слой раствора и устанавливают площадку.

Положение установленной конструкции проверяют по вертикали и в плане. Для выверки положения лестничных площадок в плане (см. схему ниже, поз. а) применяют деревянный шаблон, копирующий профиль опорной части лестничного марша. Сразу же после выверки положения площадки монтируют лестничный марш. Это позволяет отрегулировать взаимное положение лестничного марша, прежде чем схватится раствор.

Лестничный марш стропят вилочным захватом или четырехветвевым стропом с двумя укороченными ветвями (см. схему ниже, поз. б), которые придают поднимаемому элементу наклон немного больше проектного. Аналогичным способом выполняют строповку маршей, объединенных с полуплощадками.

При установке лестничного марша его сначала опирают на нижнюю площадку, а затем на верхнюю. При обратной последовательности марш может сорваться с верхней площадки или заклиниться между верхней и нижней площадками.

Перед установкой марша монтажники устраивают на опорных местах лестничных площадок постель из раствора, набрасывая и разравнивая его кельмами. При установке маршей один монтажник находится на нижней площадке, другой - на вышележащем перекрытии или на подмостях рядом с лестничной клеткой. Принимая марш, монтажник направляет его в лестничную клетку, двигаясь одновременно к верхней площадке. На высоте 30 .. .40 см от места посадки марша оба монтажника прижимают его к стене, дают машинисту крана сигнал и устанавливают на место сначала нижний конец марша, затем верхний (см. схему ниже, поз. в). Неточности установки исправляют ломиками (см. схему ниже, поз. г), после чего отцепляют строп, замоноличивают стыки между маршем и площадками цементным раствором и устанавливают инвентарные ограждения (рис. 6, 7, 8).

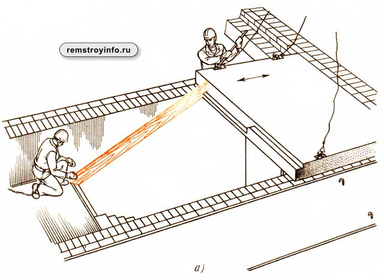

Рис. 6 - Проверка положения лестничных площадок

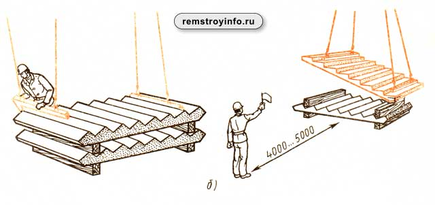

Рис. 7 - Строповка и подъем лестничных маршей

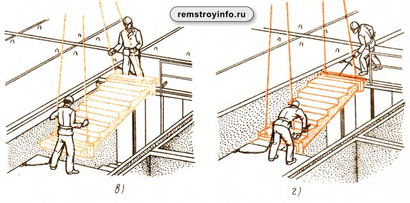

Рис. 8 - Наводка и установка лестничных маршей в проектное положение

Монтаж лестничных маршей: а - проверка положения лестничных площадок, б - строповка и подъем, в - наводка, г - установка в проектное положение.

Допускаемые отклонения от проектного положения сборных лестничных маршей и площадок, мм:

- отклонение отметки верха лестничной площадки от проектной ... 5

- разность отметок верхней поверхности смежных ступеней ... 3

- отклонение от горизонтали проступей лестничного марша и поверхностей площадок ... 4.

Балконные плиты. К монтажу балконных плит приступают после укладки перекрытия.

Сначала устанавливают маячные плиты по краям захватки. Предварительно размечают на перекрытии и фиксируют рисками положение балконной плиты. На последующих этажах положение рисок дополнительно контролируют по балкону нижележащего этажа, пользуясь отвесом.

После установки маячных плит натягивают проволочный шнур-причалку по их наружному верхнему ребру на длину всей захватки и по нему устанавливают остальные плиты. Плиты стропят обычно четырехветвевым стропом. Растворную постель разравнивают кельмой, не доводя на 2 ... 3 см до обреза стены.

Временные крепления устанавливают сразу после укладки плиты. Для этого ставят стойку с винтовой распоркой на балкон нижележащего этажа и подпирают ею монтируемую плиту.

На крюке крана плита остается подвешенной, пока не будет установлено временное крепление, выверено положение плиты и приварены к анкерам закладные детали. Балконные плиты крепят, приваривая стальные стержни к монтажным петлям плит перекрытия и балкона.
