Приложении №3

Рисунок №6

Производственное здание с внутренним грузовым двором

а – транзитный грузопоток; б – тупиковый грузопоток

1 – производственное помещение; 2 – административные помещения; 3- санитарно-бытовые помещения; 4 – лаборатории; 5 – подсобно-производственные помещения; 6 – КПП; 7 – людские потоки; 8 – приемный холл; 9 – грузовой поток; 10 – дебаркадер-экспедиция

Рисунок №7

Производственное здание с внутренним грузовым двором

1 – производственное помещение; 2 – административные помещения; 3 - санитарно бытовые помещения; 4 – лаборатории; 5 – подсобно-производственные помещения; 6 – КПП; 7 – людские потоки; 8 – приемный холл; 9 – грузовой поток; 10 – дебаркадер-экспедиция.

Приложения №4

Рисунок №8

Производственное здание с внутренним грузовым двором и объединенным КПП

1 – производственное помещение; 2 – административные помещения; 3 - санитарно-бытовые помещения; 4 – лаборатории; 5 – подсобно-производственные помещения; 6 – КПП; 7 – людские потоки; 8 – приемный холл; 9 – грузовой поток; 10 – дебаркадер-экспедиция; 11 – зеленые ограждения.

Рисунок №9

Производственное здание с внешним грузовым двором и раздельным КПП

1 – производственное помещение; 2 – административные помещения; 3 - санитарно-бытовые помещения; 4 – лаборатории; 5 – подсобно-производственные помещения; 6 – КПП; 7 – людские потоки; 8 – приемный холл; 9 – грузовой поток; 10 – дебаркадер-экспедиция.

Приложение №5

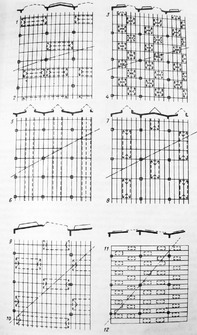

Рисунок №10

Варианты размещения светопроемов на крыше ОПЗ

Приложение№6

Рисунок №11

Приемы компоновки производственных площадей

а – решение-аналог; б – новое решение

Рисунок №12

Зонирование площадей здания по функциональному назначению

а – поперечное; б – продольное; в – комбинированное; 1 - грузоразгрузочная рампа; 2 – склады; 3 – технические помещения; 4 - коммуникации; 5 – санитарно-бытовые помещения; 6 – конторы.

Приложение № 7

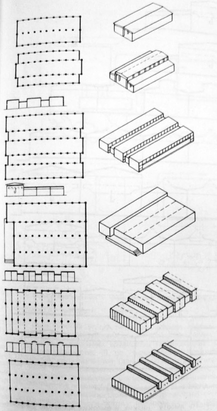

Рисунок №13

Объемно-планировочные решения многопролетных одноэтажных производственных зданий.

Приложение №8

Рисунок №14

Высоты ОПЗ: а – без мостовых кранов; б – с мостовыми кранами.

Рисунок №15

Элементы унифиации производственных зданий: 1 – ячейка; 2 – фрагмент; 3 – пролет; 4 – секция.

Список использованной литературы

1. Костов К. Типология промышленных зданий/Сокр. пер.с болг. Ц.М. Симеонова: Под ред. Н.Н. Кима. – М.: Стройиздат, 1987.

2. Справочник проектировщика. Архитектура промышленных предприятий, зданий и сооружений/Под. ред. заслуженного деятеля науки и техники РСФСР К.Н. Карташова. – М.: Стройиздат, 1975.
