Перспективная и передовая технология теплоизоляционных покрытий и самый эффективный теплоизолятор -материал теплоизоляционный напыляемый из пенополиуретана "ТИС-Н". Материал изготавливается по ТУ 5768-003-55182353-2004

Процесс нанесения ППУ покрытия сходен по сложности с процессом окраски пульверизатором.

Температура окружающей среды при напылении ППУ должна быть не менее +5 С. Отвержденение материала наступает через 7-12 секунд. При напылении на горячие поверхности работы можно проводить круглый год. Температурная стойкость напыляемых материалов составляет от - 60 С до + 130 С, с кратковременным повышением температуры до +150 С. Решающее приемущество метода напыления ППУ состоит в том, что помимо напыления теплоизоляции производится герметизация и гидроизоляция поверхности.

Вспененный полиэтилен Порилекс:

Изготовлен по ТУ 2246-029-002034430-2003

Порилекс® НПЭ Т изготавливается из полиэтилена высокого давления методом вспенивания по экологически безопасной технологии (без применения фреона). Имеет структуру с закрытыми порами. За счет высокого содержания воздуха имеет высокие теплоизолирующие свойства. Не впитывает влагу, имеет отличные пароизоляционные параметры. Поглощает удары и шум, является превосходным звукоизолятором. Экологически безопасен, не имеет ограничений в применении (вплоть до пищевой и медицинской промышленности).

ПОРИЛЕКС НПЭ-Т выпускается в виде полых труб цилиндрической формы, длиной 2 метра.

Порилекс® НПЭ Т значительно снижает теплопотери, уменьшает структурный и акустический шумы, защищает от образования конденсата. Трубная изоляция ПОРИЛЕКС® НПЭ-Т применяется для эффективной изоляции стальных, медных и пластиковых труб в системах горячего и холодного водоснабжения, отопления, кондиционирования, канализвции, вентиляционных и холодильных установках. Изоляция труб холодного водоснабжения, кондиционирования и холодильного оборудования позволяет предотвратить конденсат и коррозию, утепление труб горячего водоснабжения и отопления снижает потери тепла на 80%, при этом поглощаются неприятные звуковые колебания и вибрации в трубах водоснабжения при перепадах давления, что немаловажно в бытовых условиях. Подходит как для изоляции новых, монтирующихся трубопроводов, так и для усиления изоляции уже существующих, эксплуатируемых объектов. Трубная изоляция ПОРИЛЕКС® НПЭ-Т - это материал с хорошей гибкостью, стойкий к механическим повреждениям, к воздействию масел, извести, гипса, цемента, бензина, выдерживающий температуру теплоносителя до 800C.

Трубки ПОРИЛЕКС® НПЭ-Т монтируются на отдельные трубы простым натяжением. При необходимости установки теплоизоляции на готовые трубопроводы трубки разрезаются по специальному продольному разрезу. Швы проклеиваются специальным клеем. Благодаря продольному надрезу трубки ПОРИЛЕКС® НПЭ-Т разрезаются легко и ровно, обеспечивая простой и быстрый монтаж.

Базальтовая теплоизоляция Батиз:

БАТИЗ" - это марка высокоэффективной экологичной негорючей изоляции, производимой омским заводом. Основой всех преимуществ изделий торговой марки являются базальтовые супертонкие и микротонкие волокна с длиной 50-90 мм и толщиной до 3 мкм. Базальтовые волокна в изделиях ТМ "БАТИЗ" расположены хаотично, под разными углами друг к другу. Такие параметры базальтовых волокон наделяют изделия ТМ "БАТИЗ" лучшими теплофизическими и эксплуатационными свойствами по сравнению с изделиями из тонкого базальтового волокна, а так же минерального и стекловолокна. Производится по ТУ 5769-002-13949929-2005

При теплоизоляции трубопроводов Батиз Мат оборачивают вокруг конструкции и, как правило, дополнительно фиксируют при помощи металлической проволоки или бандажных колец.

Все соединения матов между собой должны быть дополнительно прошиты металлической проволокой. В качестве покровного слоя используется оцинкованный или алюминиевый лист.

В зависимости от выбора марки теплоизоляции Батиз, область применения материалов до +400 °С, а так же до +1000 °С, что делает Батиз незаменимым для теплоизоляции трубопроводов с температурой теплоносителя до +1000 °С.

В состав конструкции тепловой изоляции трубопроводов для поверхностей с отрицательной температурой в качестве обязательных элементов должны входить:

теплоизоляционный слой;

пароизоляционный слой;

покровный слой;

элементы крепления.

Пароизоляционный слой следует предусматривать при температуре изолируемой поверхности ниже 12°С.

Необходимость устройства пароизоляционного слоя при температуре выше 12°С следует предусматривать для трубопроводов с температурой ниже температуры окружающей среды. Необходимость установки пароизоляционного слоя в конструкции тепловой изоляции для поверхностей с переменным температурном режимом (от положительной к отрицательной температуре и наоборот) определяется расчетом для исключения накопления влаги в теплоизоляционной конструкции.

При теплоизоляции трубопроводов помимо Батиз Мата может использоваться Батиз- Шнур.

Батиз- Шнур применяется при теплоизоляции трубопроводов малых диаметров (до 57 мм.). Шнур наматывают плотно виток к витку, качество обмотки проверяют теплопровизером.

Базальтовый шнур ТМ «Батиз» наиболее удобен при теплоизоляции конструкций сложного профиля (фланцевых соединений типа F - бокс, Е- бокс). Это объясняется тем, что Батиз-Шнур относится к съемным изделиям и точно повторяет конфигурацию изолируемой поверхности.

Батиз Шнур производится из чистого базальтового супертонкого волокна (без добавления в расплав примесей). Формируется он из холста (на основе базальтового супертонкого волокна) идущего сразу с приемного барабана на формирующую установку. Шнур производится с высокой плотностью оплетки. Применяемый способ оплетки - это перекрестное плетение.

1.3 Конструктивные схемы теплоизоляции трубопроводов

В соответствии с нормативными требованиями, в частности СНиП 2.04.14-88, при устройстве теплоизоляции трубопроводов должны предусматриваться следующие элементы (рис.6): теплоизоляционный слой, армирующие и крепежные детали, пароизоляционный слой, покровный слой.

При устройстве трубной теплоизоляции используются трубные секции (цилиндры, полуцилиндры и сегменты) или эластичные трубки. Трубы большего диаметра можно изолировать прошивными матами.

Рис. 6. Элементы теплоизоляции трубопровода:

1-трубопровод, 2-теплоизоляционный слой, 3-крепежные детали, 4-пароизоляция, 5-покровный слой.

1.4 Действующие нормативные документы

В связи с массовым внедрением промышленной теплоизоляции для труб и фитингов в строительстве тепловых сетей, были разработаны, утверждены и вышли в свет новые нормативные документы, учитывающие аспекты их проектирования и монтажа:

• СНиП41-02-2003 «Тепловые сети» (взамен СНиП 2.04.07-86*);

• СНиП41-03-2003 «Теплоизоляция трубопроводов и оборудования»;

• РД 10-400-01 «Нормы расчета на прочность трубопроводов тепловых сетей»;

• СП 41-105-2002 «Проектирование и строительство тепловых сетей бесканальной прокладки из стальных труб с индустриальной теплоизоляцией из пенополиуретана в полиэтиленовой оболочке».

Наряду с ними, продолжают действовать следующие документы:

• ПБ 03-75-94 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды»;

• СНиП 3.05.03-85* «Тепловые сети»;

• СНиП 23-01-99* «Строительная климатология»;

• СНиП 111-4-80* «Техника безопасности в строительстве».

Глава 2. Технологическая линия теплоизоляции труб

Технологическая (производственная) линия представляет собой комплекс дополняющего друг друга оборудования, для выполнения уже заложенной технологической идеи. Оборудование, действующее в линии согласованно, т.е. каждое из них в определенной последовательности отдает сырье на следующую операцию.

Для удобства управления линией, применяется автоматическая система управления.

Оборудование, укомплектованное в линии, представляет собой комплекс, на вход которого подают исходное сырье, а на выходе получают готовый продукт.

Пенополиуретан (ППУ) — наиболее эффективный и экологически чистый в настоящее время теплоизолятор для тепловых трубопроводов. В отличие от традиционных теплоизоляционных материалов, пенополиуретан (ППУ) при достаточной механической прочности обладает наименьшей теплопроводностью. Скорость коррозии трубопроводов тепловых сетей с пенополиуретаном в гидрозащитной полиэтиленовой или оцинкованной оболочке снижается более чем в 10 раз. Теплоизоляционный слой, который сделан из пенополиуретана, позволяет поддерживать постоянной температуру от -70°С до +150°С в течение минимум 30 лет.

Поэтому технологическую линию теплоизоляции труб рассмотрим на примере теплоизоляции пенополиуретаном.

Линии теплоизоляции ППУ (труб и фасонных изделий) включает в себя следующие операции:

• Линия дробеметной очистки стальных труб

• Заливка «Труба в трубе»

• Заливка фасонных изделий

• Производство ППУ скорлуп

2.1 Линия дробеметной очистки стальных труб

Стальные черные трубы перекладывается со стеллажей-накопителей на технологический рольганг и подаются в цех таким образом, чтобы обеспечить в дальнейшем непрерывное следование труб одна за другой без зазора. В процессе перемещения с вращением по рольгангу, трубы оснащают соединительными муфтами, которые предотвращают попадание дроби внутрь труб при дробеметной очистке в камере. Перемещаясь по рольгангу стальные трубы последовательно проходят через установку предварительного нагрева (сушки) труб и дробемет. После дробеметной очистки стальные трубы перемещаются с некоторым ускорением по технологическому рольгангу для того, чтобы обеспечить «угон» каждой предыдущей трубы и перекладываются сбрасывателем на траковое устройство участка сборки.

Оборудование участка очистки труб:

• Стеллаж-накопитель черных труб

• Технологический рольганг (L=18 м, 8 р/о)

• Установка предварительного нагрева (сушки) труб

• Установка дробеметной очистки труб

• Стеллаж-накопитель очищенных труб, пост

• Прижимная станция очистки с пневмоприводом

• Траковое Устройство участка сборки

• Сбрасыватель очищенных труб

• Технологический рольганг (L=12 м, 5 р/о)

2.2 Заливка «Труба в трубе»

Линия предназначена для производства прямых участков труб теплоизолированных пенополиуретаном (ППУ) в гидроизоляционной защитной оболочке. «Труба в трубе» представляет собой жесткую конструкцию, состоящую из стальной или полимерной трубы (рабочей), изолирующего слоя из жесткого ППУ и внешней защитной оболочки из полиэтилена (ПЭ) низкого давления для подземной бесканальной прокладки или оцинкованной спирально-замковой стали для воздушной прокладки.

Труба в сборе — это единая конструкция за счет связей между стальной трубой и слоем ППУ и между ППУ и оболочкой. Прочное сцепление достигается за счет предварительной дробеструйной обработки стальной трубы, оптимальной характеристики ППУ и обработки электрическим разрядом.

Технологическая линия оборудования по заливке по технологии «труба в трубе» состоит из двух производственных участков:

• участок очистки труб;

• участок теплогидроизоляции прямых участков трубопроводов.

Технологический процесс на участке очистки труб.

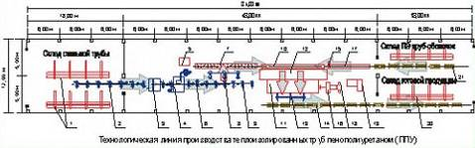

Стальные черные трубы перекладывается со стеллажей-накопителей (1) на технологический рольганг (2) и подаются в цех таким образом, чтобы обеспечить в дальнейшем непрерывное следование труб одна за другой без зазора. В процессе перемещения с вращением по рольгангу (2), трубы оснащают соединительными муфтами, которые предотвращают попадание дроби внутрь труб при дробеметной очистке в камере (4). Перемещаясь по рольгангу (2) стальные трубы последовательно проходят через установку предварительного нагрева (сушки) труб (3) и дробемет (4). После дробеметной очистки стальные трубы перемещаются с некоторым ускорением по технологическому рольгангу (9) для того, чтобы обеспечить «угон» каждой предыдущей трубы и перекладываются сбрасывателем (8) на траковое устройство участка сборки (7).

Технологический процесс теплогидроизоляции прямых участков трубопроводов.

Трубу, находящуюся на траковом устройстве (7) оснащают центраторами, на которых закрепляют сигнальные провода системы оперативного дистанционного контроля (ОДК). Затем, стальную трубу при помощи тракового устройства (7) перемещают на стол сборки труб и оболочек (10), где уже должна находиться полиэтиленовая или оцинкованная спирально-замковая стальная труба-оболочка, вставляя и перемещая стальную очищенную трубу внутрь трубы-оболочки. Полиэтиленовая или стальная труба-оболочка попадает на стол (10) участка сборки труб и оболочек следующим образом: из склада труба-оболочка перекладывается на транспортер (конвейер) для оболочек (21). С помощью этого транспортера (21) труба перемещается к столу установки подгона длины оболочек (17) и затем трубу-оболочку размещают на этом столе. С помощью отрезного устройства (15) установки подгонки длины оболочек, приводят длину трубы-оболочки в точное соответствие с длиной стальной очищенной трубы, поступившей на траковое устройство (7) и затем перемещают трубу-оболочку на стол (10) и закрепляют трубу-оболочку на нем. После размещения стальной трубы с центраторами и проводами системы ОДК внутри оболочки, образовавшуюся конструкцию «сборку» перемещают со стола участка сборки труб и оболочек (10) в камеру термостабилизации «сборок» (12). Затем «сборки» из камеры термостабилизации (12) перемещают на заливочный стол (11). На заливочном столе (11) «сборки» оснащают технологическими заглушками, а затем с помощью дозирующе-смесительной установки (16) необходимое количество смешанных жидких компонентов пенополиуретана заливают в межтрубное пространство между стальной трубой и оболочкой. После технологической выдержки необходимой для вспенивания и полимеризации компонентов ППУ, технологические заглушки снимают, а готовые теплоизолированные трубы перекладчиком теплоизолированной трубы (13) перемещают с заливочного стола (11) на транспортер теплоизолированной трубы (14) для перемещения готовых труб из цеха и размещения их на складе готовой продукции (20).

Оборудование участка очистки труб:

• Стеллаж-накопитель черных труб

• Технологический рольганг (L=18 м, 8 р/о)

• Установка предварительного нагрева (сушки) труб

• Установка дробеметной очистки труб

• Стеллаж-накопитель очищенных труб, пост

• Прижимная станция очистки с пневмоприводом

• Траковое Устройство участка сборки

• Сбрасыватель очищенных труб

• Технологический рольганг (L=12 м, 5 р/о)

Оборудование линии теплогидроизоляции прямых участков трубопроводов:

• Траковое устройство участка сборки.

• Стол участка сборки труб и оболочек.

• Стол заливочный гидравлический.

• Камера термостабилизации трубных сборок.

• Перекладчик оболочек.

• Транспортер теплоизолированной трубы.

• Отрезное устройство установки подгонки длины оболочки.

• Заливочная машина высокого давления «Старт -150 М».

• Стол подгона длины оболочек.

• Расходные емкости компонентов ППУ ЗМ.

• Стеллаж для центраторов, проводов системы ОДК, заглушек, стол для взятия технологических проб.

2.3 Теплоизоляция фасонных изделий. Оборудование для теплоизоляции фасонных изделий

Технологическая линия предназначена для производства всей номенклатуры изолированных пенополиуретаном фасонных изделий в полиэтиленовой оболочке для подземной бесканальной прокладки и в оцинкованной оболочке для надземной прокладки, необходимой для строительства трубопровода.
