ЗМІСТ

1. Загальна частина

   1. Вихідні дані

1.2 Додаткові вихідні дані

2. Архітектурно-будівельна частина

2.1 Об’ємно – планувальне рішення житлового будинок

2.2 Конструктивне рішення будинку

2.2.1 Фундаменти

2.2.2 Стіни

2.2.3 Перекриття

2.2.4 Перегородки

2.2.5 Двері та вікна

2.2.6 Сходи

2.2.7 Дах

2.2.8 Підлога

2.2.9 Специфікація основних індустріальних будівельних виробів

2.3 Внутрішнє та зовнішнє оздоблення

2.3.1 Зовнішнє оздоблення

2.3.2 Внутрішнє оздоблення

2.3.3 Інженерне обладнання будинку

3. Розрахунки

3.1Теплотехнічний розрахунок зовнішньої стіни

3.2Теплотехнічний розрахунок горищного покриття

4. Техніко – економічна оцінка проектного рішення

5. Список літератури

1. Загальна частина

Згідно з завданням на проектування розроблен проект триповерхового будинку на одну сім’ю.

1. Вихідні дані

1. Район будівництва — м. КиЇв

2. Ґрунти природної основи — пісок крупнозернистий

3. Глибина залягання ґрунтів природної основи від планувальної відмітки ділянки будівництва — 0 м.

4. Рівень ґрунтових вод нижче від планувальної відмітки ділянки будівництва — 4,0 м.

Рельєф місцевості — спокійний

1. Фундаменти — стрічкові, (бетонні)

2. Стіни — цеглянi полегшенi (з ефективним утеплювачем)

3. Перегородки — цегляні

4. Перекриття — збірні залізобетонні настили

5. Сходи — на дерев´яних косоурах

6. Дах — двосхилий

7. Покрівля — черепиця

1.2 Додаткові вихідні дані

Додаткові вихідні дані заносимо до таблиці 1.2.1

2. АРХІТЕКТУРНО – БУДІВЕЛЬНА ЧАСТИНА

2.1 Об’ємно – планувальне рішення будинку

Планувальна схема – садибного типу.

Будівля в плані має форму близьку до прямокутника.

Габаритні розміри в крайніх осях 15190 та 12560.

Будівля має три поверхи, зв’зок між поверхами здійснюється за допомогою внутрішніх сходів,які розташовані в сход клітці по осям Г,Д.

Висота 1-го поверху 2700мм, 2-го поверху 2700мм, 3-го поверху -2700мм.

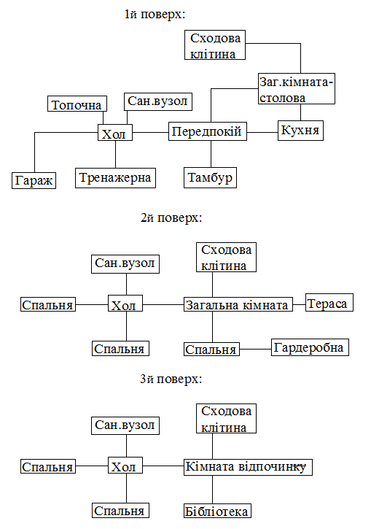

Мал. 2.1Функціональна схема першого, другого та третього поверху

Будівля запроектована для проживання однієї сім’ї

На першому поверсі згідно з проекту передбачено:

Передпокій – 6,51 м², кухня – 10,40 м², сан. вузол – 5,77м², гараж – 23,94 м² , тамбур – 4,37 м², заг. кімната – столова-36,74 м², тренажерна – 14,99 м², топочна – 4,44 м² ,хол - 6,26 м² ,комора-6,03.

На другому поверсі згідно з проекту передбачено:

Тераса – 9,16м², спальня – 23,94м², спальня –14,99м², спальня-21,96 м² , сан. вузол – 10,60м² , заг. кімната- 27,28м² ,гардеробна-5,74 м²,хол-6,26м²

На мансардному поверсі згідно з проекту передбачено:

Кімната відпочинку-36,94 м² ,хол-6,26 м², сан.вузол-10,60 м² , бібліотека-21,96 м² , спальня-14,99 м² , спальня-23,94 м² .

2.2 Конструктивне рішення будинку

Будівельна система - ручна кладка.

Конструктивна система – безкаркасна, стінова.

Конструктивна схема – з поперечно несучими стінами.

Просторова жорсткість забезпечується сумісною роботою повздовжніх (по осях А,Б,В,Г,Д) та поперечних (по осях 1,2,3,4,5) стін з горизонтальним диском міжповерхового перекриття(з.б. плитами)

Основні вимоги до житлового будинку визначаємо згідно

Будинок малоповерховий з цегляними стінами:

Клас за капітальністю — ІІ

Ступінь за довговічністю — ІІ (не менше 50 років)

Ступінь вогнестійкості — ІІІ

Мінімальні межі вогнестійкості у конструкціях(у хв.) та максимальні межі поширення вогню по них(см):

cтіни несучі та сходова клітка-REI120 М0

стіни зовнішні ненесучі- E15 М0, E30 М1

стіни внутрішні не несучі(перегородки)- EI15 М1

колони- R120 М0

сходові площадки,костури,сходи,балки- R60 М0

перекриття міжповерхові(у т.ч. горищні)- REI 45 М1

2.2.1 Фундаменти

Фундаменти – бетонні стрічкового типу

Основні параметри, які визначаються розрахунками при проектувані фундаментів:

ширина фундаменту враховується конструктивно:

під зовнішню стіну - 800 мм

під зовнішню не несучу - 600 мм

під внутрішню стіну -1000 мм.

При конструюванні поперечного перерізу фундаменту співвідношення розмірів його уступів залежить від кута розподілу тиску. α =45^о

Глибина закладання фундаменту приймаємо 0.8м, що відповідає умовам стійкості.

По верхньому обрізу фундаменту виконуємо горизонтальну гідроізоляцію з двох шарів рубероїду на бітумній мастиці. По периметру зовнішніх стін, для захисту від зволоження ґрунту основи, виконується мощення, шириною 1.1 м.

2.2.2 Стіни

Зовнішні стіни – цегляні полегшене з ефективним утеплювачем. Виконується з двох шарім керамічної цегли товщиною 120 і 250 мм. В якості утеплювача використовуємо утеплювач пінополіуретан товщиною 110 мм,я який розташовується біля внутрішньої цегляної стінки,та повітряний прошарок товщиною 50 мм,який знаходиться між утеплювачем та зовнішньою цегляною стінкою. Через 5 рядів в кладку вкладаємо арматурну сітку, що забезпечує зв’язок меж цеглою .

Перемички над віконними та дверними отворами збірні залізобетонні(див. спец. виробів)

Товщина зовнішніх стін приймається 530мм.

Внутрішні стіни виконуються з цегляної суцільної кладки товщиною 250мм,380мм(через те що в стіні є вентиляційні канали). Стіни вкриваємо вапняно-пісчаним розчином.

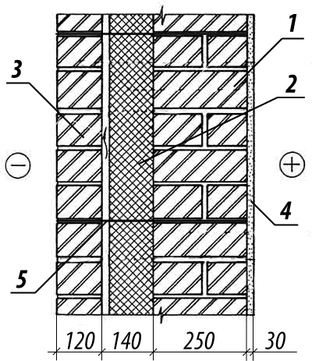

Мал. 1.1 Конструкція зовнішньої стіни

1- цегла керамічна пустотна;2- утеплювач пінополістирол;3- цегла керамічна пустотна;

4- вапняно-піщана штукатурка;5- армуюча сітка;

2.2.3 Перекриття

Для перекриття використовуємо збірні залізобетонні настили(див. спец. індустріальних виробів), які спираються на стіну не менше ніж на 120мм. Зі стінами плити з’єднуються за допомогою Z-подібних анкерів. Один кінець анкера приварюються до плити, а другий закладається у цегляну кладку. Між собою плити теж з’єднуються за допомогою анкерів,які приварюють до монтажних петель.

По нижній стороні влаштовується затир очний шар. Зверху влаштовується підлога.

На горищному перекритті влаштовуємо 2 шари вогнестійкого гіпсокартону по направлячім, пароізоіляція-шар руберойду та шар утеплювача( пiнополістирол) 240 мм.

2.2.4 Перегородки

Перегородки виконуємо з цегли товщиною 120мм. З обох боків перегородки виконують штукатурку з вапняно-піщаного розчину. В санвузлах виконуємо перегородки з облицюванням керамічною плиткою і підкадкою з руберойду на мастиці.

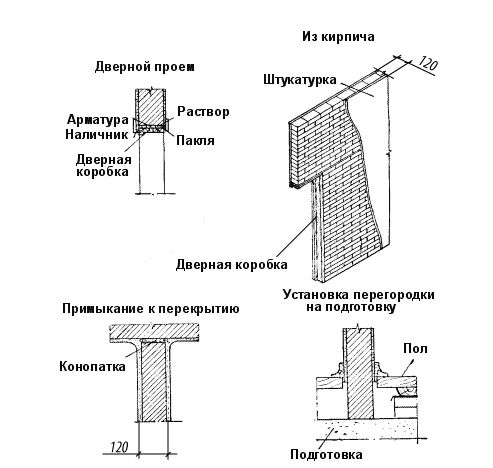

Мал. 1.2 Конструкція цегляних перегородок

2.2.5 Двері та вікна

Вхідні двері дерев’яні, однодольні(Д7), в жилу кімнату (Д1)однодольні в нежилу кімнату(Д2,Д3) однодольні. Вікна металопластикові, обладнані двома стекло пакетами та прошарком повітря. Все виготовлено під індивідуальний заказ.
