Зазвичай жорсткі нероз'ємні кріплення ГКП до каркасів здійснюються шурупами або цвяхами. Жорсткі роз'ємні з'єднання ГКП з елементами каркасу здійснюються за допомогою шурупів з круглою головкою, які не затираються шпаклівкою, а приховуються декоративними ковпачками. Нежорсткі кріплення ГКП дають можливість їх переміщення відносно каркасу, оскільки вони або вільно обпираються на його елементи (підвісна стеля) (рис. 5.2), чи прикріплюються спеціальними затисками (рис. 5.3). Нежорсткі кріплення забезпечують роз'ємність поміж елементами каркасу і обшивки і тому можуть бути замінюваними. Надійне кріплення ГКП і якісне шпарування швів між ними можна виконати, якщо буде забезпечена достатня ширина поверхні обпирання та її рівність. Ширина обпирання елементів обшивки визначається мінімально припустимою відстанню від кромки ГКП до місця кріплення, яке, в свою чергу, залежить від виду кромки обшивки - облицьованої картоном або відрізної.

При точковому кріпленні шурупами або цвяхами мінімальну відстань від шурупа (цвяха) до краю обшивки з картонною кромкою слід приймати рівною 10 мм, а обрізною - 15 мм. Відстань від шурупа або цвяха до краю несучого елементу каркасу повинна бути 9-10 мм. Отже ширина спирання ГКП на елемент каркасу повинна бути не менша за24 мм

, а при кріпленні ГКП до каркасу металевими притисними профілями (спеціальними затисками). Вона повинна бути не менша 10 мм, при ширині притисного елементу - не менше 6 мм. Напрямок кріплення ГКП до каркасу впливає на міцність і деформативність перегородки.

Кріплення ГКП до каркаса може здійснюватись перпендикулярно більшою стороною до його стояків - такий спосіб кріплення нази- ширина обпирання обшивки вається поперечним; у випадку, коли ГКП на елемент каркасу більшою стороною розміщується паралельно до його стояків, то має місце поздовжній спосіб кріплення ГКП до каркасу (рис. 5.5).

Поперечний спосіб кріплення ГКП до несучих елементів забезпечує більш сприятливі умови роботи ГКП сумісно з каркасом, ніж поздовжній, оскільки в картоні облицювання ГКП виникають напруження, перпендикулярні напрямку розташування його волокон. Це збільшує міцність кріплення, надійність облицювання і сприяє кращій роботі стикових з'єднань між ГКП та підвищенню їхньої рівності, а також збільшенню максимально допустимого прольоту (1) між опорами (несучими профілями) ГКП і, отже, зменшенню потрібної кількості елементів каркасу і кріплення, зменшенню прогину обшивання при улаштуванні підвісних стель, а також трудовитрат при монтажі перегородок і стель. При улаштуванні підвісних і підшивних стель з ГКПО (GKF) поперечний спосіб кріплення є обов'язковим.

Слід, проте, брати до уваги ту обставину, що, не зважаючи на гірші

Поперечне (а) і поздовжнє (б) кріплення ГКП до каркасу:

1 - картонна кромка ГКП; 2 - обрізна кромка ГКП; З - напрямок вигину ГКП; 4 - напрямок картонної оболонки ГКП

Технологія кріплення гіпсокартону до елементів каркасу

У всіх випадках необхідно уникати кріплення ГКП з зайвим заглибленням шурупів або цвяхів, оскільки надмірне стикування гіпсокар-тонної плити може призвести до місцевого здимання його поверхні, появи нерівностей у вигляді уступів у швах між сусідніми плитами.

Кріплення ГКП до елементів каркасу слід послідовно вести або з кута ГКП у двох взаємно перпендикулярних напрямках. Утворення одного з внутрішніх рядів в обох напрямках деформацій в гіпсокартонній.

2.3. Улаштування деформаційних швів в перегородках

У зв'язку з можливістю лінійного розширення або стиснення перегородок (при їхній значній довжині) в умовах значних виробничих або сезонних перепадів температури повітря в приміщеннях передбачається улаштування деформаційних швів, які б відвертали появу тріщин в швах між ГКП, біля дверних отворів і в місцях стикування перегородок з несучими стінами. Необхідність у влаштуванні температурних швів з'являється вже тоді, коли загальна довжина перегородки перевищує 15 м. Зрозуміло, що температурні шви повинні перерізати перегородку наскрізь і, в той же час, обидві частини перегородки, що знаходяться обабіч шва, повинні мати пружний зв'язок між собою. Окрім цього, конструкція шва повинна бути такою, щоб були забезпечені належні звукоізоляція приміщень та необхідна вогнестійкість перегородки у місці розташування шва. Такі конструкції деформаційних швів (рис. 5.19) були розроблені і випробувані спеціалістами.

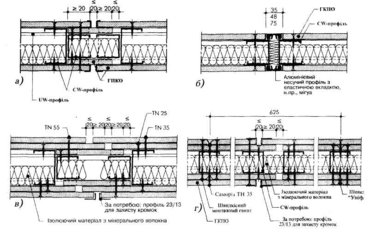

Конструкції деформаційних швів в гіпсокартонних перегородках: а - при одношаровому гіпсокартонному обшиванні з прокладанням за швом гіпсокартонних плит та з облямівкою обшивання; б - при одношаровому обшиванні з встановленням в зоні шва спеціального профілю; в - при двошаровому обшиванні з прокладанням за швом гіпсокартонних плит врозбіжку та з облямівкою обшивання; г - при двошаровому обшиванні з встановленням в зоні шва спеціального профілю та компенсувального клапану

Використана література

1. Карапузов Є.К., Соха В.Г., Остапченко Т.Є. матеріали і техннології в сучасному виробництві: Підручник. – К.: Вища освіта, 2006. – 495с.: іл.

2. Старченко О.Ю., Гулш Д.В."Технологи сухого будовництва".Пщручник. - Кшв, 2005.- 420 с, 434 1л.

3. Утепление фасадов (Профессиональные материалы для строительства и реконструкции, Хенкель Баутехник (Украина)) 2005 – 51 ст.; ил.

4. Остапченко Т.Є. Технологія опоряджувальних робіт: Підручник. – К.: Вища освіта, 2003. – 384 с.: іл.
