Частота дискретизации fД=18 кГц;
Период дискретизации фильтра для определения порядка данного фильтра:
мс.

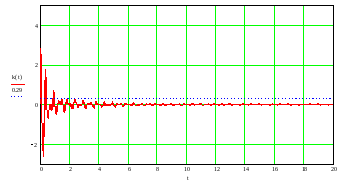

Переходная функция
:
.

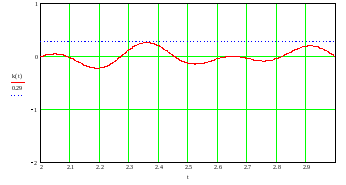

Рис.5. Переходная функция ПФ2.
Определим коэффициенты фильтра ПФ2:
Таблица 4.
| n | a | n | a | n | a | n | a | ||||||||
| 0 | -0,011403272 | 26 | 0,008564942 | 51 | -0,008846573 | 76 | -0,18082 | ||||||||
| 1 | -0,000671233 | 27 | 0,021102423 | 52 | 0,037595032 | 77 | -0,1784 | ||||||||
| 2 | -0,002996937 | 28 | 0,004265003 | 53 | 0,080410875 | 78 | 0,095797 | ||||||||
| 3 | -0,018770032 | 29 | -0,036469236 | 54 | 0,051282637 | 79 | 0,448421 | ||||||||
| 4 | -0,022854085 | 30 | -0,056323545 | 55 | -0,042798877 | 80 | 0,481368 | ||||||||
| 5 | 0,001126855 | 31 | -0,024681939 | 56 | -0,112227487 | 81 | 0,024559 | ||||||||
| 6 | 0,034325515 | 32 | 0,032843223 | 57 | -0,083934873 | 82 | -0,58945 | ||||||||
| 7 | 0,040979404 | 33 | 0,059807045 | 58 | 0,010970719 | 83 | -0,77512 | ||||||||
| 8 | 0,011187719 | 34 | 0,033616102 | 59 | 0,072924662 | 84 | -0,27695 | ||||||||
| 9 | -0,025443793 | 35 | -0,010193441 | 60 | 0,052722936 | 85 | 0,516062 | ||||||||
| 10 | -0,033795035 | 36 | -0,024329191 | 61 | 0,004870193 | 86 | 0,897 | ||||||||
| 11 | -0,013271274 | 37 | -0,007485342 | 62 | 0,006592027 | ||||||||||
| 12 | 0,005692888 | 38 | 0,000376818 | 63 | 0,047575263 | ||||||||||
| 13 | 0,002823747 | 39 | -0,022171202 | 64 | 0,039797492 | ||||||||||
| 14 | -0,007074135 | 40 | -0,043667715 | 65 | -0,056146793 | ||||||||||
| 15 | 0,002253171 | 41 | -0,019772772 | 66 | -0,152792284 | ||||||||||
| 16 | 0,028241957 | 42 | 0,041957097 | 67 | -0,123885355 | ||||||||||
| 17 | 0,037692296 | 43 | 0,079697904 | 68 | 0,034673544 | ||||||||||
| 18 | 0,008942625 | 44 | 0,047836289 | 69 | 0,175624872 | ||||||||||
| 19 | -0,035597973 | 45 | -0,025176686 | 70 | 0,159227505 | ||||||||||
| 20 | -0,051085442 | 46 | -0,066753777 | 71 | 0,017255804 | ||||||||||
| 21 | -0,02221679 | 47 | -0,044175408 | 72 | -0,085824627 | ||||||||||
| 22 | 0,01877206 | 48 | 0,001261156 | 73 | -0,058283491 | ||||||||||
| 23 | 0,031228765 | 49 | 0,012420123 | 74 | 0,003729665 | ||||||||||
| 24 | 0,013463011 | 50 | -0,008885547 | 75 | -0,047156433 | ||||||||||
| 25 | -0,000947481 | ||||||||||||||
Таким образом, получим: 2*N+1=87.
Полосовой фильтр 3. (ПФ3)
Частоты среза фильтра:
кГц,
кГц ;
рад/с;
рад/с;
Частота дискретизации fД=18 кГц;
Период дискретизации фильтра для определения порядка данного фильтра:
мс.

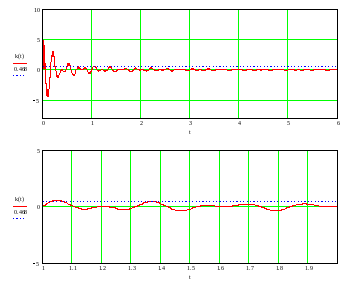

Переходная функция :
.
Рис.6. Переходная функция ПФ3.
Определим коэффициенты фильтра ПФ3:
Таблица 5.
| n | a | n | a | n | a |
| 0 | 0,040797115 | 16 | -0,020022291 | 32 | 0,033266 |
| 1 | 0,001220133 | 17 | 0,055837751 | 33 | 0,260118 |
| 2 | 0,039978222 | 18 | 0,098343639 | 34 | -0,09252 |
| 3 | 0,02276506 | 19 | -0,121159876 | 35 | -0,25744 |
| 4 | -0,105348775 | 20 | -0,099106166 | 36 | 0,086745 |
| 5 | -0,016132812 | 21 | 0,105674587 | 37 | 0,060059 |
| 6 | 0,099578035 | 22 | 0,034090375 | 38 | 0,051138 |
| 7 | 0,000120154 | 23 | 0,00765609 | 39 | 0,204207 |
| 8 | -0,018054176 | 24 | 0,033408102 | 40 | -0,26949 |
| 9 | -0,004859298 | 25 | -0,15056655 | 41 | -0,34219 |
| 10 | -0,082884453 | 26 | -0,049309806 | 42 | 0,383098 |
| 11 | 0,033032806 | 27 | 0,20912763 | 43 | 0,239879 |
| 12 | 0,12739375 | 28 | 0,019199721 | 44 | -0,17655 |
| 13 | -0,050946367 | 29 | -0,114030202 | 45 | 0,0433 |
| 14 | -0,081052541 | 30 | 0,000617104 | 46 | -0,43205 |
| 15 | 0,02041495 | 31 | -0,089953059 | 47 | -0,30865 |
| 48 | 1,286545 | ||||
| 49 | 0,361651 | ||||
| 50 | -2,03978 | ||||
| 51 | -0,1583 | ||||
| 52 | 2,34 |
Таким образом, получим: 2*N+1=53
Полосовой фильтр №4 (ПФ4)
