а_j – эксплуатационный коэффициент

Условия эксплуатации

- температура окружающей среды от 20 до 40°С;

- влажность воздуха 60-70%, при температуре 20°С;

- влияние высоты 0-1 км.;

- прибор не герметизирован;

- прибор не амартизирован;

- P(t) заказчика 0,8

Вероятность безотказной работы P(t) прибора в течении заданного промежутка времени (t) определяется по формуле

, (19)

где е – основание натурального логарифма 2,72;

Λ – интенсивность отказа прибора, 1/час

t – заданный промежуток времени, час

Для конденсаторов, полупроводниковых приборов, микросхем, резисторов, эксплуатационный коэффициент определяется по формуле

a_j = b₁ b₂ b₃ b₄ b₅ , (20)

где b₁ b₂ – коэффициенты, учитывающие механические воздействия на прибор;

b₃ – коэффициент, учитывающий влияние влажности на прибор;

b₄ – коэффициент, учитывающий влияние высоты на прибор;

b₅ – коэффициент, учитывающий влияние температуры на прибор.

Для печатных плат и датчиков эксплуатационный коэффициент определяется по формуле

a_j = b₁ b₂ b₃ b₄ , (21)

Для мест пайки эксплуатационный коэффициент определяется по формуле

a_j = b₆ b₇ b_8, (22)

где b₆,b₇ - коэффициент, учитывающий влияния механических воздействий на интенсивность отказов механических элементов

b₈ – коэффициент, учитывающий влияние влажности воздуха на интенсивность отказов электрических и механических приборов.

По формулам определяем a_j

a₁ = 1,5 1,2 1 1 0,75 = 1,35;

a₂ = 1,5 1,2 1 1 0,75 = 1,35;

a₃ = 1,5 1,2 1 1 0,5 = 0,9;

a₄ = 1,5 1,2 1 1 0,175 = 0,315;

a₅ = 1,5 1,2 1 1 0,175 = 0,315;

`a₆ = 1,5 1,2 1 1 0,175 = 0,315;

a₇ = 1,5 1,2 1 1 0,57 = 1,026;

a₈ = 1,5 1,2 1 1 0,25 = 0,45;

a₉ = 1,5 1,2 1 1 0,25 = 0,45;

a₁₀ = 1,5 1,2 1 1 0,07 = 0,126;

a₁₁ = 1,5 1,2 1 1 0,8 =1,44;

a₁₂ = 1,5 1,2 1 1 0,24 =0,432;

a₁₃ = 1,5 1,2 1 1 0,24 =0,432;

a₁₄ -a ₂₂ =1,5 1,2 1 1 =1,8 ;

a₂₃ = 5 2 1 =10;

Необходимые для расчета суммарной интенсивности отказов данные сведены в таблицу 3.

Таблица 3 – Данные по расчету суммарной интенсивности отказов

Продолжение таблицы 3

Вероятность безотказной работы определяем для заданного времени 2000, 4000, 6000, 8000, 10000, 12000 по формуле (19)

P(2000)= 2,72 = 0,97;

P(4000)=2,72 = 0,93;

P(6000)= 2,72 = 0,89;

P(8000)=2,72 = 0,87;

P(10000)=2,72 = 0,82;

P(12000)=2,72 = 0,78;

По полученным данным строим график зависимости вероятности безотказной работы Р = f (t), приведенный на рисунке 3.

P

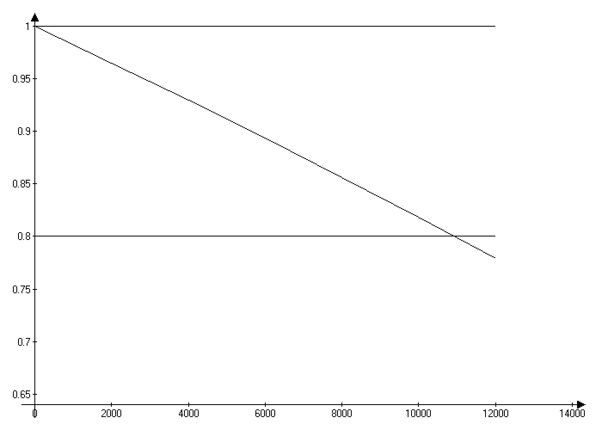

Рисунок 3 – График зависимости вероятности безотказной работы Р=f(t)

При вероятности безотказной работы 0,8 наработка на отказ 10800 часов. /7/

2 Конструкторско-технологическая часть

2.1 Описание конструкции универсального регулятора воды

2.1.1 Разработка конструкции корпуса

Корпус устройства универсального регулятора воды выполнен из ударопрочного полистирола марки УПМ-0508 методом литья под давлением. Он состоит из основания (позиция 16) и крышки (позиция 2). Корпус имеет следующие габаритные размеры: ширина-70мм, длинна-200мм, высота-120мм. Внутри корпуса универсального регулятора воды крепится печатная плата (позиция 6) на установочные стойки (позиция 17) при помощи четырех шурупов. Так же внутри корпуса размещен сетевой трансформатор TV1 (позиция 10), который крепится при помощи крепежной скобы (позиция 11), симистор VS1 (позиция 7) на радиаторе (позиция 8). На передней панели универсального регулятора воды находятся кнопка принудительного включения или отключения нагрузки (позиция 5), тумблер выбора режимов работы (позиция 3) и два светодиодных индикатора состояния прибора. (позиция 4). На нижнем торце расположены разъемы для подключения нагрузки и датчиков (позиция 13). Разъемы крепятся к корпусу при помощи винтов М3 с гайками. На правой стенке расположен шнур питания (позиция 12), тумблер «СЕТЬ» (позиция 10) и держатель предохранителя. Монтаж прибора производится с помощью ушей крепления расположенных на задней стенке (позиция 15). /9/

2.1.2 Описание печатной платы универсального регулятора воды

Печатная плата универсального регулятора воды конструктивно выполнена в виде односторонней печатной платы (ПП). Габариты разведенной платы равны 100100 мм.

В качестве материала печатной платы используется фольгированный стеклотекстолит СФ1-35-1 ГОСТ 10316-78.

После определения рисунка связей между компонентами ПП рассчитываем требуемую ширину печатных проводников b, по которым протекает максимальный ток. Такими проводниками являются проводники шин питания и земли.

Ширину печатных проводников b, мм определяем по формуле

b = I_max/ · h, (23)

где I_max- максимальный ток, протекающий в печатном проводнике, А;

- допустимая токовая нагрузка печатного проводника, А/мм²;
