Лабораторные работы № 1- 4

По дисциплине:

«Автоматизация проектирования ЭВМ»

Содержание

1. Лабораторная работа № 1

1. Электрическая функциональная схем

2. Матрица цепей схемы

3. Вариант ручного разбиения

4. Сравнительный анализ ручного и машинного разбиения по времени и качеству работы

1. Лабораторная работа № 2

2.1 Мультиграф схемы

1. Матрица связности мультиграфа

2. Сравнительный анализ полученного разбиения с результатами ручного разбиения и с помощью последовательного алгоритма

1. Лабораторная работа № 3

1. Исходная схема, предназначенная для размещения

2. Граф схемы

3. Матрица связности графа схемы

4. Матрица расстояний платы

5. Вариант ручного размещения с определением суммарной длины связей

6. Сравнительный анализ ручного и машинного размещения по времени и качеству размещения

1. Лабораторная работа № 4

1. Сравнительный анализ результатов работы алгоритма попарных перестановок с результатами ручного и последовательного размещения по времени и качеству

размещения

Литература

Приложения:

Листинг машинного решения лабораторных работ

Лабораторная работа №1

Лабораторная работа №2

Лабораторная работа №3

Лабораторная работа №4

1. Лабораторная работа № 1

Тема: Исследование алгоритма последовательного заполнения конструктивно-законченных частей. (Компоновка последовательным алгоритмом)

Цель работы:

1. Ознакомление студента с методами автоматизированной компоновки на этапе конструкторского проектирования.

2. Анализ преимущества автоматизации проектирования по сравнению с ручным способом.

3. Закрепление практических навыков на персональном компьютере (ПЭВМ) в диалоговом режиме.

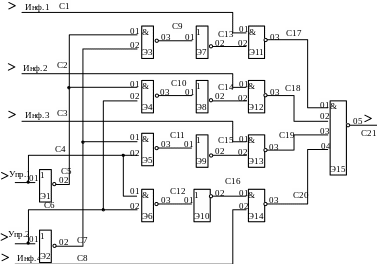

1. Электрическая функциональная схема

Вых.

Рис.1

Разместить схему на 2-х платах по 15 элементов.

На схеме:

Х – входы схемы;

Y – выходы схемы;

С – множество эквипотенциальных цепей.

1.2 Матрица цепей

Где:

X – множество элементов схемы;

К – максимальное количество контактов микросхемы;

Таб.1

Матрица цепей, описывающая схему (Рис.1)

Дано:

N = 15 (элементов)

K = 5 (контактов)

P = 2 (плат)

n _max = 8 (элементов)

Где:

N – число элементов схемы;

K – максимальное число выводов элементов;

P – число плат, на которых нужно разместить схему;

n _max – максимальное количество элементов, размещаемых на каждой плате.

1.3 Вариант ручного разбиения

Размещение элементов

Связность: 4

Среднее время выполнения: 0 часов 0 минут 40 сек.

1.4 Сравнительный анализ ручного и машинного способа

разбиения по времени работы и качеству компоновки

В результате ручного разбиения мы получили более оптимальный результат, и затратили на это намного меньше времени:

Машинным способом: 0 ч. 10мин. 30 сек.

Ручным способом: 0 ч. 0 мин. 40 сек.

Но при увеличении элементов на схеме и количества плат машинный способ наиболее удобен.

2. Лабораторная работа № 2

Тема: Исследование алгоритма попарных перестановок конструктивных

элементов между ТЭЗами. Компоновка итерационным алгоритмом.

Цель работы:

1. Ознакомление студента с методами автоматизированной компоновки на этапе конструкторского проектирования с помощью итерационного алгоритма.

2. Анализ преимущества автоматизации проектирования по сравнению с ручным способом.

3. Закрепление практических навыков на персональном компьютере (ПЭВМ) в диалоговом режиме.

2.1 Мультиграф схемы

Дано:

N = 15 (элементов)

P = 2 (плат)

n _max = 8 (элементов)

Где:

N – число элементов схемы;

P – число плат, на которых нужно разместить схему;

n _max – максимальное количество элементов, размещаемых на каждой плате.

1. Матрица связности мультиграфа

Таб.2

Матрица связности мультиграфа (Рис.2)

1. Сравнительный анализ полученного разбиения с результатами ручного разбиения и с помощью последовательного алгоритма

Хотя итерационные алгоритмы в отличии от последовательных позволяют на каждом шаге получать локальный минимум, но обладают меньшим быстродействием,
