(7.3)
Определим значения емкостей С4 , С9 , С14 по формуле (7.3).
Расчитаем дроссель Lк в цепи коллектора исходя из следующего соотношения:
(7.4)
где (R//C) – параллельное соединение элементов МКЦ.
Выражая из соотношения (7.4) Lк, получим:
(7.5)
Определим значения индуктивностей L2 , L4 , L6 по формуле (7.5).

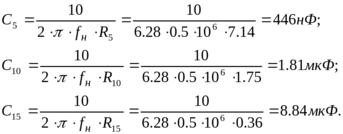

Определим значения блокировочных емкостей С5 , С10 , С15 воспользовавшись формулой приведенной в методическом пособии [7].
8 Заключение
В результате работы был рассчитан усилитель, который имеет следующие параметры:
1.Рабочая полоса частот 0.5 – 50МГц.
2.Допустимые частотные искажения 2дБ.
3.Коэффициент усиления 44дБ.
4.Питание Еп =20В.
5.Выходная мощность Рвых.=20Вт.
Усилитель имеет запас по усилению 14дБ, это необходимо для того, чтобы в случае ухудшения параметров отдельных элементов коэффициент передачи усилителя не опускался ниже заданного уровня.
Список использованных источников
1 Проектирование радиопередающих устройств./ Под ред.
О.В. Алексеева. – М.: Радио и связь, 1987.- 392с.
2 Полупроводниковые приборы: транзисторы. Справочник / Под ред.
Горюнов Н.Н. – 2-е изд. М.: Энергоатомиздат, 1985-903с.
3 Горбань Б.Г. Широкополосные усилители на транзисторах. – М.:
Энергия, 1975.-248с.
4 Титов А.А., Бабан Л.И., Черкашин М.В. Расчет межкаскадной
согласующей цепи транзисторного полосового усилителя мощности
// Электронная техника СЕР, СВЧ – техника. – 2000. – вып. 1(475).
5 Цыкин Г.С. Усилительные устройства.-М.: Связь, 1971.-367с.
6 Титов А.А. Расчет корректирующих цепей широкополосных
усилительных каскадов на биполярных транзисторах,
http://referat.ru/download/ref-2764.zip.
7 Красько А.С. Проектирование аналоговых электронных устройств.-
Томск: ТУСУР, 2000.-29с.
Приложение А

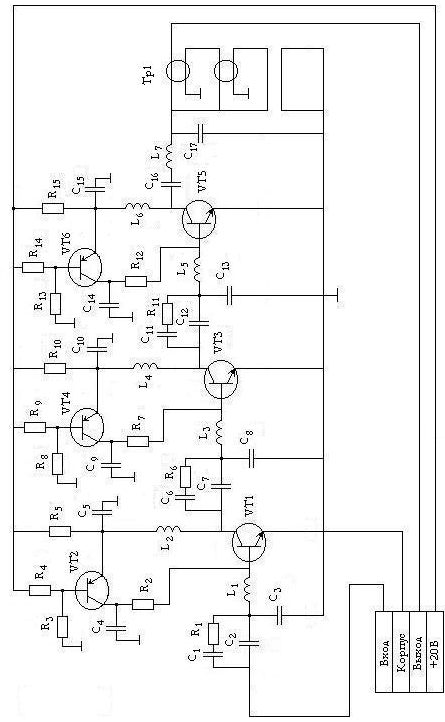

Принципиальная схема представлена на стр. 41.
Перечень элементов приведен на стр. 42,43.
|
| |||||||||||
| РТФ КП 468740.001 ПЗ | |||||||||||
| ШИРОКОПОЛОСНЫЙ | Лит | Масса | Масштаб | ||||||||
| Изм | Лист | Nдокум. | Подп. | Дата | УСИЛИТЕЛЬ ШИРОКОПОЛОСНЫЙ | ||||||
| Выполнил | Коновалов | КАЛИБРОВКИ | |||||||||
Проверил | Титов | РАДИОВЕЩАТЕЛЬНЫХ СТАНЦИЙ | |||||||||
| СТАНЦИЙ | Лист | Листов | |||||||||
ТУСУР РТФ | |||||||||||
Принципиальная | Кафедра РЗИ | ||||||||||
| Схема | гр. 148-3 | ||||||||||
| Поз. Обозна- Чение | Наименование | Кол. | Примечание | |||||||||||
| Транзисторы | ||||||||||||||
| VT1 | КТ916А | 1 | ||||||||||||
| VT2 | КТ814 | 1 | ||||||||||||
| VT3 | КТ930А | 1 | ||||||||||||
| VT4 | КТ814 | 1 | ||||||||||||
| VT5 | КТ930Б | 1 | ||||||||||||
| VT6 | КТ814 | 1 | ||||||||||||
| Конденсаторы | ||||||||||||||
| С1 | КД-2-3.5нФ 5 ОЖО.460.203 ТУ | 1 | ||||||||||||
| С2 | КД-2-150пФ 5 ОЖО.460.203 ТУ | 1 | ||||||||||||
| С3 | КД-2-91пФ 5 ОЖО.460.203 ТУ | 1 | ||||||||||||
| С4 | КД-2-1.6нФ 5 ОЖО.460.203 ТУ | 1 | ||||||||||||
| С5 | КД-2-470нФ 5 ОЖО.460.203 ТУ | 1 | ||||||||||||
| С6 | КД-2-5.1нФ 5 ОЖО.460.203 ТУ | 1 | ||||||||||||
| С7 | КД-2-270пФ 5 ОЖО.460.203 ТУ | 1 | ||||||||||||
| С8 | КД-2-130пФ 5 ОЖО.460.203 ТУ | 1 | ||||||||||||
| С9 | КД-2-6.2нФ 5 ОЖО.460.203 ТУ | 1 | ||||||||||||
| С10 | КД-2-2мкФ 5 ОЖО.460.203 ТУ | 1 | ||||||||||||
| С11 | КД-2-6.8нФ 5 ОЖО.460.203 ТУ | 1 | ||||||||||||
| С12 | КД-2-820пФ 5 ОЖО.460.203 ТУ | 1 | ||||||||||||
| С13 | КД-2-430пФ 5 ОЖО.460.203 ТУ | 1 | ||||||||||||
| С14 | КД-2-22нФ 5 ОЖО.460.203 ТУ | 1 | ||||||||||||
| С15 | КД-2-9.1мкФ 5 ОЖО.460.203 ТУ | 1 | ||||||||||||
| С16 | КД-2-82нФ 5 ОЖО.460.203 ТУ | 1 | ||||||||||||
| С17 | КД-2-160пФ 5 ОЖО.460.203 ТУ | 1 | ||||||||||||
| Трансформаторы | ||||||||||||||
| Тр1 | Трансформатор | 1 | ||||||||||||
| РТФ КП 468740.001 ПЗ | ||||||||||||||
| ШИРОКОПОЛОСНЫЙ | Лит | Масса | Масштаб | |||||||||||
| Изм | Лист | Nдокум. | Подп. | Дата | УСИЛИТЕЛЬ | |||||||||
| Выполнил | Коновалов | КАЛИБРОВКИ | ||||||||||||
Провер. | Титов | РАДИОВЕЩАТЕЛЬНЫХ СТАНЦИЙ | ||||||||||||
| СТАНЦИЙ | Лист | Листов | ||||||||||||
ТУСУР РТФ | ||||||||||||||
Перечень элементов | Кафедра РЗИ | |||||||||||||
| гр. 148-3 | ||||||||||||||
| Поз. Обозна- Чение | Наименование | Кол. | Примечание | |||||||||||
| Катушки индуктивности | ||||||||||||||
| L1 | Индуктивность 82нГн 5 | 1 | ||||||||||||
| L2 | Индуктивность 620мкГн 5 | 1 | ||||||||||||
| L3 | Индуктивность 39нГн 5 | 1 | ||||||||||||
| L4 | Индуктивность 470мкГн 5 | 1 | ||||||||||||
| L5, L7 | Индуктивность 11нГн 5 | 2 | ||||||||||||
| L6 | Индуктивность 20мкГн 5 | 1 | ||||||||||||
| Резисторы | ||||||||||||||
| R1 | МЛТ – 0.125 – 200 Ом 10ГОСТ7113-77 | 1 | ||||||||||||
| R2 | МЛТ – 0.125 – 2.2 кОм 10ГОСТ7113-77 | 1 | ||||||||||||
| R3 | МЛТ – 0.125 – 18 кОм 10ГОСТ7113-77 | 1 | ||||||||||||
| R4 | МЛТ – 0.125 – 1.8 кОм 10ГОСТ7113-77 | 1 | ||||||||||||
| R5 | МЛТ – 0.125 – 7.5 Ом 10ГОСТ7113-77 | 1 | ||||||||||||
| R6 | МЛТ – 0.125 – 160 Ом 10ГОСТ7113-77 | 1 | ||||||||||||
| R7 | МЛТ – 0.125 – 620 Ом 10ГОСТ7113-77 | 1 | ||||||||||||
| R8 | МЛТ – 0.125 – 5.1 кОм 10ГОСТ7113-77 | 1 | ||||||||||||
| R9 | МЛТ – 0.125 – 510 Ом 10ГОСТ7113-77 | 1 | ||||||||||||
| R10 | МЛТ – 0.125 – 1.8 Ом 10ГОСТ7113-77 | 1 | ||||||||||||
| R11 | МЛТ – 0.125 – 130 Ом 10ГОСТ7113-77 | 1 | ||||||||||||
| R12 | МЛТ – 0.125 – 150 Ом 10ГОСТ7113-77 | 1 | ||||||||||||
| R13 | МЛТ – 0.125 – 1.3 кОм 10ГОСТ7113-77 | 1 | ||||||||||||
| R14 | МЛТ – 0.125 – 130 Ом 10ГОСТ7113-77 | 1 | ||||||||||||
| R15 | МЛТ – 0.125 – 1 Ом 10ГОСТ7113-77 | 1 | ||||||||||||
| РТФ КП 468740.001 ПЗ | ||||||||||||||
| ШИРОКОПОЛОСНЫЙ | Лит | Масса | Масштаб | |||||||||||
| Изм | Лист | Nдокум. | Подп. | Дата | УСИЛИТЕЛЬ | |||||||||
| Выполнил | Коновалов | кАЛИБРОВКИ | ||||||||||||
Провер. | Титов | РАДИОВЕЩАТЕЛЬНЫХ СТАНЦИЙ | ||||||||||||
| СТАНЦИЙ | Лист | Листов | ||||||||||||
ТУСУР РТФ | ||||||||||||||
Перечень элементов | Кафедра РЗИ | |||||||||||||
| гр. 148-3 | ||||||||||||||
