С такими же расстояниями между выводами и осями элементов устанавливают большинство малогабаритных диодов и конденсаторов КМ-5 и КМ-6, вплоть до КМ-66 емкостью 2,2 мкФ; не надо размещать бок о бок две "толстые" (более 2,5 мм) детали, их следует чередовать с "тонкими". Если необходимо, расстояние между контактными площадками той или иной детали увеличивают относительно необходимого.
В этой работе удобно использовать небольшую пластину-шаблон из стеклотекстолита или другого материала, в которой с шагом 2,5 мм насверлены рядами отверстия диаметром 1...1,1 мм, и на ней примерять возможное взаимное расположение элементов. Если резисторы, диоды и другие детали с осевыми выводами располагать перпендикулярно печатной плате, можно существенно уменьшить ее площадь, однако рисунок печатных проводников усложнится.
При разводке следует учитывать ограничения в числе проводников, умещающихся между контактными площадками, предназначенными для подпайки выводов радиоэлементов. Для большинства используемых в радиолюбительских конструкциях деталей диаметр отверстий под выводы может быть равен 0,8 мм. Ограничения на число проводников для типичных вариантов расположения контактных площадок с отверстиями такого диаметра приведены на рис. 135 (сетка соответствует шагу 2,5 мм на плате).
Между контактными площадками отверстий с межцентровым расстоянием 2,5 мм провести проводник практически нельзя. Однако это можно сделать, если у одного или обоих отверстий такая площадка отсутствует (например, у неиспользуемых выводов микросхемы или у выводов любых деталей, припаиваемых на другой стороне платы). Такой вариант показан на рис. 135 посредине вверху.
При использовании микросхем, у которых выводы расположены в плоскости корпуса (серии 133, К134 и др.), их можно смонтировать, предусмотрев для этого соответствующие фольговые контактные площадки с шагом 1,25 мм, однако это заметно затрудняет и разводку, и изготовление платы. Гораздо целесообразнее чередовать подпайку выводов микросхемы к прямоугольным площадкам со стороны деталей и к круглым площадкам через отверстия -на противоположной стороне .
Подобные микросхемы, имеющие длинные выводы (например, серии 100), можно монтировать так же, как пластмассовые, изгибая выводы и пропуская их в отверстия платы. Контактные площадки в этом случае располагают в шахматном порядке.
При разработке двусторонней платы надо постараться, чтобы на стороне деталей осталось возможно меньшее число соединений. Это облегчит исправление возможных ошибок, налаживание устройства и, если необходимо, его модернизацию. Под корпусами микросхем проводят лишь общий провод и провод питания, но подключать их нужно только к выводам питания микросхем. Проводники к входам микросхем, подключаемым к цепи питания или общему проводу, прокладывают на стороне проводников, причем так, чтобы их можно было легко перерезать при налаживании или усовершенствовании устройства.
Если же устройство настолько сложно, что на стороне деталей приходится прокладывать и проводники сигнальных цепей, позаботьтесь о том, чтобы любой из них был доступен для подключения к нему и перерезания.
При разработке радиолюбительских двусторонних печатных плат нужно стремиться обойтись без специальных перемычек между сторонами платы, используя для этого контактные площадки соответствующих выводов монтируемых деталей; выводы в этих случаях пропаивают с обеих сторон платы. На сложных платах иногда удобно некоторые детали подпаивать непосредственно к печатным проводникам.
При использовании сплошного слоя фольги платы в роли общего провода отверстия под выводы, не подключаемые к этому проводу, следует раззенковать со стороны деталей.
Обычно узел, собранный на печатной плате, подключают к другим узлам устройства гибкими проводниками. Чтобы не испортить печатные проводники при многократных перепайках, желательно предусмотреть на плате в точках соединений контактные стойки (удобно использовать штыревые контакты диаметром 1 и 1,5 мм от разъемов 2РМ). Стойки вставляют в отверстия просверленные точно по диаметру и пропаивают. На двусторонней печатной плате контактные площадки для распайки каждой стойки должны быть на обеих сторонах.
Пайка.
Для хорошей пайки необходимо: чистый, хорошо залуженный паяльник; припой, флюс, паяльный жир. Припои бывают тугоплавкие и легкоплавкие, для радиомонтажных работ следует применять легкоплавкие припои. Разными бывают и флюсы, существуют активные флюсы, например паяльная кислота (применяется для пайки кастрюль, радиаторов и т.д.), и безкислородные, типичным представителем безкислородных флюсов является обычная сосновая канифоль. Флюсы применятся для удаления окисла с поверхности металла. Отличить припои можно по маркировке, например ПОСК – это значит припой оловянисто-свинцовый с примесью кадмия; ПОС61- припой оловянисто-свинцовый с содержанием олова 60% + 1% флюса.
Краткое описание устройства.

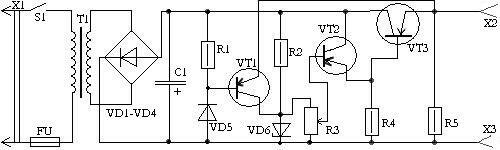

Электрическая схема.
Спецификация
| Обозначение | Тип | Кол-во | Примечание |
| Т1 | ТВК-110-312 | 1 Шт. | |
| S1 | 6A 220V | 1 Шт. | С индикатором. |
| FU | 1 A | 1 Шт. | |
| VD1-VD5 | Д226Д | 5 Шт. | |
| VD6 | Д814Д | 1 Шт. | |
| VT1,VT2 | МП42Б | 2 Шт. | |
| VT3 | П213Б | 1 Шт. | |
| R1 | МЛТ-1 10 кОм 0,5 Вт | 1 Шт. | |
| R2 | МЛТ-1 360 Ом | 1 Шт. | |
| R3 | МЛТ-1 4,7 кОм | 1 Шт. | |
| R4,R5 | МЛТ-1 1 кОм | 2 Шт. | |
| C1 | К50-12 500 мкФ 25 В | 1 Шт. | |
| X1 | 6А 220В | 1 Шт. | |
| X2 | ? | 1 Шт. | Черный |
| X3 | ? | 1 Шт. | Красный |

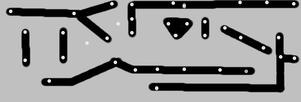

Печатная плата.
Принцип действия.
Трансформатор трансформирует напряжение 220В в 12В, затем этот переменный ток «выпрямляется» с помощью диодного моста, при этом напряжение немного уменьшается. Конденсатор служит для стабилизации напряжения, при резком скачке напряжения он его сглаживает, это обусловлено его свойствами. Для большей стабилизации напряжения применяется стабилитрон, который стабилизирует резкие скачки тока, при этом напряжение остается практически неизменным. Управляется схема переменным резистором R3, которым мы управляем напряжением на базе транзистора VT2, и тем самым изменяем, ток эмиттера, который в свою очередь поступает на базу мощного транзистора П213Б, через который и управляется напряжение выхода.
Заключение.
Полученные навыки.
На практике я многому обучился. Я научился паять, рассчитывать и травить печатные платы, проверять радиокомпоненты, производить монтажные, демонтажные и слесарные работы. Все это пригодится мне в дальнейшем, как для работы, так и для собственных нужд.
Назначение устройства.
Устройство, которое я собрал на практике, будет использоваться для питания практически всех будущих устройств, которые я соберу. Так же данный блок питания можно использовать для заводских изделий, которые требуют напряжение питания 0-12 В.
Использованная литература.
-
http://www.motoizh.ru
-
http://entertainment.ivlim.ru/showsite.asp?id=75871
-
http://www.ntpo.com/electronics
-
http://www.povt.ru/povt2/?mode=downloads&area=9
-
http://qrx.narod.ru/spravka/pr_om.htm
Приложение.
В качестве приложения печатная плата тахометра, который я собираюсь собрать.
