Министерство общего и профессионального образования

Российской Федерации

ТВЕРСКОЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Кафедра АТП

Курсовая работа по электронике.

Выполнил: студент

группы ИДМ-314

Малинкин А.А.

Проверил:

Тверь 2003 г.

Цель работы:

Усилить входной аналоговый сигнал до заданного уровня и преобразовать

его в цифровой.

Дано:

биполярный

Для нормальной работы схемы необходимо правильно подобрать ОУ.

Найдём коэффициент усиления

Следовательно, нужно использовать 100% обратную связь.

Частота единичного коэффициента усиления

Напряжение смещения , т.е. В.

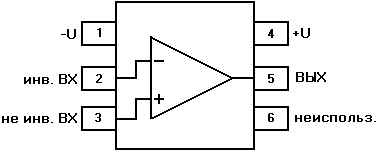

По этим характеристикам в таблице находим подходящий усилитель:

OP 1177 или: OP 27

$ 0.8 $ 1.05

Подберём АЦП.

Для этого нужно определить частоту дискретизации и разрядность:

частота дискретизации

,

,

;

разрядность АЦП

,

; 1024 > 1000, значит, разрядность АЦП – 10 Бит.

По этим параметрам из таблицы выбираем следующий АЦП:

AD 7470 10 Бит

U = 2.5 В

до 20 МГц

Подборка RC фильтра.

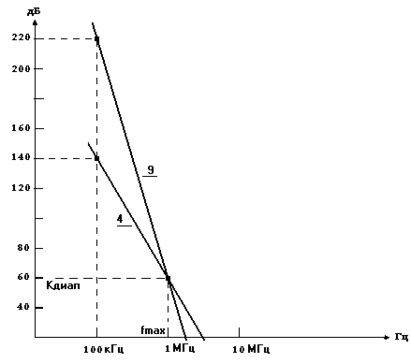

Строим график:

Наклон линии определяется по

формуле n*20дБ, где

n – порядок фильтра.

Выбираем фильтр четвёртого порядка. Рассчитаем ёмкость для RC фильтра,

взяв сопротивление R за 5 Ом, тогда

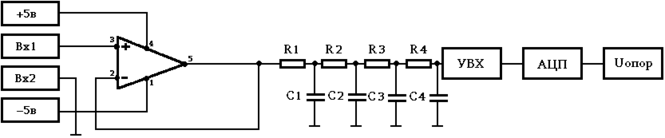

Итоговая схема
