Устойчивость САУ при воздействии на неё случайных возмущений и помех изучается теорией У. стохастических систем.

Современная вычислительная техника позволяет решать многие проблемы У. линейных и нелинейных САУ различных классов как путём использования известных алгоритмов, так и на основе новых специфических алгоритмов, рассчитанных на возможности современных ЭВМ и вычислительных систем.

Точность системы автоматического управления, одна из важнейших характеристик систем автоматического управления (САУ), определяющая степень приближения реального управляемого процесса (УП) к требуемому. Отклонение УП от требуемого вызывается динамическими свойствами объекта управления (ОУ) и САУ, ошибками измерительных и исполнительных устройств, входящих в САУ, внутренними шумами в некоторых её элементах и внешними помехами. Оно складывается из систематической и случайной ошибок. Систематическая ошибка представляет собой математическое ожидание случайного отклонения УП от требуемого. Случайная ошибка обычно характеризуется дисперсией или средним квадратическим отклонением (в случае одномерного УП) либо корреляционной матрицей (в случае многомерного УП). Соотношение между систематической и случайной ошибками определяется полосой пропускания системы (диапазоном частот колебаний входного сигнала, на которые система заметно реагирует). С расширением полосы пропускания система становится менее инерционной и систематическая ошибка уменьшается, однако при этом увеличивается дисперсия случайной ошибки. Поэтому при проектировании САУ ищут некоторое компромиссное решение задачи выбора полосы пропускания. Т. тесно связана с другой важной характеристикой САУ - её чувствительностью.

На начальном этапе развития автоматики вопрос об учёте случайных ошибок не возникал и точность САУ характеризовали только систематической ошибкой. Необходимость учёта случайных ошибок, возникшая впервые при решении задач прицеливания при стрельбе и бомбометании с самолёта и возросшая с появлением радиолокации, привела к созданию и развитию статистической теории УП, которая стала оцннм из важнейших направлений теории автоматического управления. Основные задачи статистической теории УП: 1) расчёт Т. при заданных характеристиках ОУ, САУ и случайных возмущений - статистический анализ САУ; 2) определение оптимальных характеристик САУ, при которых достигается наибольшая возможная Т. при заданных статистических характеристиках сигналов управления и помех, - статистический синтез САУ. Статистическая теория УП даёт методы статистического анализа и синтеза систем разных классов (линейных, приводимых к линейным, описываемых стохастическими дифференциальными или разностными уравнениями), а также общие методы оптимизации линейных и нелинейных систем по различным критериям и методы определения предельно достижимой (потенциальной) Т. при заданных статистических характеристиках полезных сигналов и помех. Методы статистической теории УП сложны и требуют применения ЭВМ.

Управление сложными системами обычно осуществляется в условиях неопределённости - при отсутствии достаточной информации о характеристиках полезных сигналов и помех, а в некоторых случаях и об ОУ. Поэтому возникает проблема повышения точности САУ непосредственно в процессе её работы. Это достигается применением принципов адаптации, обучения или самообучения. Статистическая теория УП даёт теоретические основания для проектирования адаптивных (в частности самонастраивающихся), обучающихся и самообучающихся САУ, а также методы оценки эффективности обучения - повышения их Т. Развитие статистической теории УП привело к созданию в начале 70-х гг. 20 в. основ теории стохастических систем, распространяющей и обобщающей методы статистической теории УП (в том числе методы расчёта Т.) на системы, включающие не только машины, автоматические устройства и ЭВМ, но и коллективы людей.

Самонастраивающаяся система автоматического управления, самоприспосабливающаяся система, в которой приспособление к случайно изменяющимся условиям обеспечивается автоматическим изменением параметров настройки или путём автоматического поиска оптимальной настройки. В любой несамонастраивающейся автоматической системе управления имеются параметры, которые влияют на устойчивость и качество процессов управления и могут быть изменены при регулировке (настройке) системы. Если эти параметры остаются неизменными, а условия функционирования (характеристики управляемого объекта, возмущающие воздействия) существенно изменяются, то процесс управления может ухудшиться или даже стать неустойчивым. Ручная настройка системы часто оказывается обременительной, а иногда и невозможной. Использование в таких случаях С. с. технически и экономически целесообразно и даже может оказаться единственным способом надёжного управления.

С. с. подразделяют на поисковые и беспоисковые. В поисковых С. с. необходимое качество управления достигается в результате автоматического поиска оптимальной (в некотором смысле) настройки. Качество настройки характеризуется некоторым обобщённым показателем, связанным с первичными параметрами настройки сложным, обычно не вполне стабильным и недостаточно известным соотношением. Этот показатель измеряется непосредственно или вычисляется по измеренным значениям первичных параметров. Параметрам настройки в С. с. придаются поисковые или пробные изменения. Анализ колебаний показателя качества настройки, вызванных поисковыми воздействиями, позволяет установить, является ли настройка оптимальной, т. е. соответствующей экстремуму (максимуму или минимуму) показателя качества. Если имеют место отклонения от экстремума, то настройка изменяется до тех пор, пока не приблизится к оптимальной. Поисковые С. с. могут работать при изменении внешних условий в широких пределах.

Беспоисковые С. с. имеют перед поисковыми системами определённое преимущество, обусловленное тем, что поиск оптимального состояния отнимает значительное время, т. е. время самонастройки поисковых систем ограничено снизу. В беспоисковых С. с. используется некоторый контролируемый показатель качества управления (например, значение производной контролируемого параметра по времени). Автоматической настройкой параметров этот показатель поддерживается в заданных пределах. В зависимости от вида показателя различают С. с. с контролем переходных процессов, с контролем частотных характеристик, с эталонной моделью и др. Всё это - замкнутые беспоисковые С. с. с замкнутым контуром самонастройки, в котором параметры настройки автоматически изменяются при выходе показателя качества за допустимые пределы. Некоторые замкнутые беспоисковые С. с. близки к обычным нелинейным системам автоматического управления с пониженной чувствительностью к характеристикам объекта - к таким, например, как релейные системы или управления системы с переменной структурой. Наряду с замкнутыми применяют также разомкнутые С. с. - т. н. системы параметрической компенсации. В этих С. с. контролируются воздействия, вызывающие изменение свойств объекта, и по заранее рассчитанной программе изменяются параметры настройки системы; контур самонастройки в этом случае разомкнут. Такая самонастройка может быть почти мгновенной, однако её осуществление требует контроля окружающей среды и достаточно точного знания законов воздействия среды на управляемый объект.

Самонастройка реализуется как специальной аппаратурой (в виде блоков самонастройки или самонастраивающихся экстремальных регуляторов), так и адаптивными алгоритмами центральных управляющих ЦВМ. Придание алгоритмам управления свойств самонастройки (адаптации) существенно расширяет возможности управления разнообразными процессами. Внедрение С. с. позволяет приблизиться к оптимальным режимам функционирования объектов, облегчает задачу унификации систем управления, сокращает время на испытания и наладку, снижает технологические требования на изготовление ряда узлов устройств управления, освобождает обслуживающий персонал от трудоёмких операций настройки. Практическое использование С. с. и самонастраивающихся алгоритмов - одна из характерных черт технического прогресса в области управления.

Пилотирование (от франц. piloter - вести самолёт), управление движением летательного аппарата (ЛА), осуществляемое пилотом или системой автоматического управления с целью изменения или сохранения режима полёта. П. управляемых беспилотных ЛА осуществляется по командам оператора с наземного пункта, передаваемым на ЛА посредством электромагнитных волн (телеуправляемые беспилотные ЛА), или по командам бортовой автоматической системы управления в соответствии с заранее составленной программой (беспилотные ЛА с автономным управлением). П. производится с момента взлёта ЛА и до его приземления с помощью органов управления, создающих необходимые моменты сил относительно центра масс ЛА и изменяющих тягу силовой установки. Например, задача П. самолёта заключается в основном в изменении его подъёмной силы, силы тяги и в создании (или парировании) моментов сил, вращающих самолёт вокруг его продольной, поперечной и вертикальной осей, проходящих через центр масс. П. и навигация воздушная определяют процесс вождения ЛА в целом (для самолётов - самолётовождение). У самолётов и планёров для П. служат аэродинамические рули высоты и направления, элероны, интерцепторы, щитки и др., у самолётов с вертикальным взлётом и посадкой (на режимах, когда аэродинамические рули не эффективны) и у космических ЛА - реактивные, струйные или газовые рули, у вертолётов П. осуществляется главным образом изменением величины и направления силы тяги несущих винтов.

Автопилоты. Современные автопилоты (АП) представляют собой комплекс совместно работающих устройств, обеспечивающих стабилизацию ЛА на траектории, стабилизацию высоты полета, управление маневрами ЛА и приведение его в горизонтальный полет.

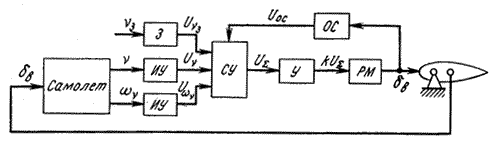

В основу схемы автопилотов при работе в режиме стабилизации положен принцип регулирования по углу, угловой скорости (автопилоты типа АП-6Е, АП-28, АП-31, АП-40 и др.), а у некоторых автопилотов и по угловому ускорению (автопилоты типа АП-15). Система «Самолет—автопилот» представляет единую замкнутую систему автоматического регулирования и управления. Автопилот состоит обычно из трех автоматических систем регулирования с внутренними перекрестными связями. Все три системы обычно выполняются по одинаковым схемам. На рис. 1 приведена схема канала управления рулями высоты.

_в — угол отклонения руля высоты; _з— заданное значение угла тангажа; — угол тангажа; 3 — задатчик угла тангажа; ИУ — измерительные устройства (датчики  и _); U_з, U_, U_— напряжения, пропорциональные значениям _з, , _; СУ — суммирующее устройство; U_ос — напряжение обратной связи; U_— суммарное напряжение; У — усилитель; ОС — датчик обратной связи; k — коэффициент усиления усилителя; РМ — рулевая машина

Рис. 1. Функциональная схема автоматического управления рулями высоты

В состав каждого канала входят измерительные устройства ИУ, суммирующие устройства СУ, усилительные (У) и исполнительные устройства (РМ). Измерительные устройства ИУ автопилотов типа АП (например, датчики углов крена, тангажа, курса, высоты и т. п.) измеряют значения отклонений угла и угловой скорости (например, угла тангажа , угловой скорости тангажа _) и преобразуют эти отклонения в величины напряжений U_ и U_. После алгебраического суммирования в суммирующем устройстве СУ сумма напряжений U_ усиливается усилителем У и подается на рулевую машину РМ автопилота. Последняя отклоняет руль высоты, в результате чего появившееся отклонение угла тангажа ликвидируется.

Список литературы

1. Теория автоматического управления. /Под ред. Воронова А.А.-М.; Высш.шк.

2. Макаров И.М., Менский Б.М. Линейные автоматические системы.-М.: Машиностроение, 1982.

3. Системы с переменной структурой и их применение в задачах автоматизации полёта, М., 1968.

4. Воронов А. А., Основы теории автоматического управления, ч. 3, М. - Л., 1970.

5. Емельянов С. В., Системы автоматического управления с переменной структурой, М., 1967.
