Министерство Российской Федерации по связи и информатизации

Сибирский государственный университет телекоммуникаций и информатики

Курсовая работа на тему:

“Система бесперебойного электропитания телекоммуникационного узла”

Выполнил: студент группы С-08 ХХХ

Проверил: Козляев Ю.Д

Новосибирск 2003г

Оглавление.

1. Анализ исходных данных, представление функциональной схемы ЭПУ с отображением на ней данных задания и обозначений недостающих параметров.

2. Расчет параметров аккумуляторной батареи.

3. Вычисление параметров тока и мощности всех категорий потребителей и суммарных значений максимальной и усредненной мощности. Выбор типа ДГУ.

4. Выбор преобразователей электрической энергии для ЭПУ и шкафного оборудования. Вычисление значений рабочего тока всех типов потребителей и соответствующий выбор автоматических выключателей. Заполнение карты заказа на коммутационное оборудование.

5. Вычисление усредненного значения годового потребления электрической энергии и ожидаемой стоимости энергопотребления.

6. Укрупненный расчет блока или модуля выпрямительного устройства.

Задача.

Разработать в соответствии с техническим заданием функциональную схему электропитающей установки, рассчитать максимальные и усредненные значения тока и мощности ЭПУ, определить рабочие характеристики преобразователей электрической энергии, выбрать необходимое распределительное и преобразующее оборудование. Индивидуальной частью работы является укрупненный расчет инвертора напряжения с элементами управления (ИН).

Электропитающая установка является одной из базовых инфраструктур телекоммуникационного узла, предназначенной для получения напряжения (или ряда напряжений) питания, адаптированного к требованиям телекоммуникационного оборудования независимо от качества внешнего электроснабжения. Статистика показывает, что суммарное время отказов городской сети переменного тока составляет около 4-х часов в год, при этом до 90% времени приходится на кратковременные (до 0.5 сек) перебои. Ущерб от «потери связи» в зависимости от сферы обслуживания исчисляется суммами от 10 до 800 тыс. долл. в час

Данные:

Тип узла – удалённый доступ. Параметры первичного электроснабжения: номинальное напряжение сети (U₁=380/220 В), число фаз (m=3), число вводов сети (n=1), нестабильность напряжения в % (N₁= - 20% +10%) и частотой 50Гц.

U₀=48 В;

I₀=20 А;

= кВт;

S_хоз=1.2 кВА;

cosφ_хоз=0.7;

cosφ_выпр=0.95;

Р_{убп, перем. тока}=0.4 кВт;

_пр=0.85

Число групп аккумуляторных батарей (N_AB=1).

Время аварийной работы от аккумуляторных батарей Т_АВ=8 часов.

Номинальная температура окружающей среды и её отклонения.

Т_мин=-9˚С.

Среднегодовое значение коэффициентов спроса:

К_с(техн + зар.бат)=0.9К_с(осв)=0.6К_с(ав.осв)=0.7К_с(хоз)=0.8

Тариф за потребляемую энергию одноставочный, С=0.8 руб/кВт час.

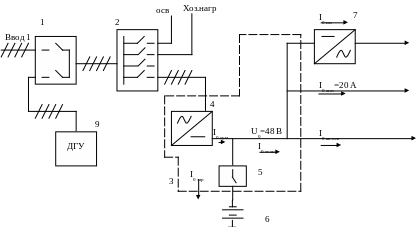

1. Функциональная схема.

Первичное напряжение сети подводится четырех проводной линией (три фазных провода А, В, С и нейтральный провод N или PEN); выпрямительный модуль (4) содержит группу однофазных выпрямителей, включенных по входу к одному из фазных и нейтральному проводу сети, а по выходу- параллельно, с заземлением положительного вывода источников питания аккумуляторный модуль содержит две группы батарей (АБ1, АБ2) и батарейный блок контроля и защиты; выходы ЭПУ разделены по возможным категориям потребителей; в щите распределения энергии переменного тока могут быть установлены измерительные приборы (амперметр, вольтметр, ваттметр); напряжение аварийного освещения внутренних помещений узла формируется из напряжения аккумуляторной батареи и коммутируется контактором в автоматизированном, вводно-распределительном шкафу. Схема дает наглядное представление о составе оборудования и взаимодействии элементов, хотя не определяет структуру и необходимое число отдельных блоков.

1
- шкаф вводно–распределительный с одним вводом городской сети и резервным вводом ДГУ. 2 - шкаф вводно–распределительный.3 – установка бесперебойного питания постоянного тока. 4 – модули выпрямителей. 5 – устройство коммутации и защиты аккумуляторных батарей. 6 - аккумуляторная батарея. 7 – инвертор напряжения. 9 – двигатель – генераторная установка.

Обозначение токов: I0 – постоянные составляющие тока, аппаратуры (апп), аварийного освещения (ав.осв), инвертора (ин), технологических потребителей (техн), заряда батарей (зар), суммарный (сум).

Рассчитаем токи, приведенные на схеме:

А

А

А

А

2. Расчет аккумуляторной батареи.

Определить номинальную емкость С_н при условиях: U₀=48B, T_разр=8 часов, I_разр=36.05 A, Т=-9˚C.

Число элементов в батареи: N_эл=U_{Б ном} /U_{эл ном}.=48/2.0=24

Ёмкостью определяют количество электричества, запасаемое или отдаваемое аккумулятором, измеряемое в А.час. (С= I х Т). Различают номинальную емкость (С_н, как полученную от аккумулятора при нормальной температуре 200С в режиме 10 часового разряда током равным величине I_разр=0.1С и рабочую (С_р=_{IразрТразр}), полученную при других условиях. Названные емкости связаны соотношением:

А·час,

где К_i=0.92 – коэффициент отдачи емкости в зависимости от величины разрядного тока, t - средняя температура элемента в град. по Цельсию.

А·час,

Теперь учтем, что аккумулятор за 10 лет теряет 20% своей емкости.

С_выб=1.2·С_н=455.37 А·час.

Так как по заданию 1 аккумуляторная батарея, то её емкость будет 490 А·час.

Рассчитаем ток разряда:

А;

Аккумуляторы герметичного исполнения, с регулирующим клапаном OPZv – 490, Hawker Oldham, Франция.

3. Вычисление параметров тока и мощности всех категорий потребителей и суммарных значений максимальной и усредненной мощности. Выбор типа ДГУ.

Двигатель- генераторные установки (ДГУ) являются автономными источниками электрической энергии, применяемые для резервирования электроснабжения узлов связи на случай отказов сети переменного тока.

Конструктивно ДГУ состоит из двигателя внутреннего сгорания, механически соединенного с электрическим генератором. В маломощных установках используются бензиновые двигатели, в установках с мощностью 6.0 и более кВт используются дизельные двигатели, в которых в качестве топлива используется керосин

Определяем активную и реактивную составляющие мощности потребления от сети переменного тока.

А. Выпрямительные устройства:

Б. Хозяйственные нагрузки:

В. Суммарные показатели потребления:

Вт,

В·Ар,

ВАр

.

Заметим, что полученная величина S_сум определяет максимальную, т.н. «заявляемую» мощность. На эту величину заключается договор с энергоснабжающей организацией, дающей разрешение на присоединение к ближайшей трансформаторной подстанции. С учетом этой мощности вычисляется максимальный ток ввода и выбирается автоматический выключатель вводного щита.

Г. Рассчитаем заявочный ток и мощность одной фазы.

Д. Усредненное значение активной мощности нагрузок с учетом коэффициентов одновременности и загрузки

Е. Ориентировочное значение усредненной величины полной мощности.

ВА.

По данным подходящим типом ДГУ является бензиновый G5000H(б), с показателями мощности – 5 кВА/4 кВт, поставщик Elteco.

4.Выбор преобразователей электрической энергии для ЭПУ и шкафного оборудования. Вычисление значений рабочего тока всех типов потребителей и соответствующий выбор автоматических выключателей. Заполнение карты заказа на коммутационное оборудование.

а) Шкафы вводно-распределительные ШВР производства ОАО Юрьв-Польского завода “Промсвязь”, далее ЮПЗ “Промсвязь”.

Шкафы ШВР предназначены для ввода и распределения электрической энергии трехфазного или однофазного переменного тока с номинальным напряжением 380/220В. Щиты обеспечивают защиту сети и потребителей энергии от перегрузок, коротких замыканий, от перенапряжения.

Первый ШВР:

ШВР А У 380/10 1 1 П -

Второй ШВР:

ШВР А - 380/10 - - П -

б) Выбор ЭПУ:

Устройства электропитания представляют шкафную конструкцию, объединяющую ряд функциональных элементов ЭПУ, выпрямительных модулей, блок контроля и коммутации аккумуляторных батарей, устройств контроля сети, измерения тока и коммутации нагрузки, элементов местной и дистанционной сигнализации. Шкаф допускает размещение в нём аккумуляторов герметичного типа. При большой емкости аккумуляторов их размещение предусматривается в дополнительных шкафах

U

УЭПС-2 48/90 8-4 ЮПЗ «Промсвязь».

o=48 B

Io=85.05 А

Я взял ИБП 1 – 48/160 с 4 выпрямителями типа ВБВ 48/30 – 2 (выходным током 30 А). Три выпрямителя дают 90 А > 85.05 А и один выпрямитель запасной.

в) Преобразователи постоянного напряжения отсутствует.

г) Инверторы.

Инверторы напряжения (ИН) предназначены для обеспечения бесперебойного питания ответственных потребителей напряжением переменного тока. Как правило, к ним относятся серверы, компьютеры обеспечения технологического процесса, мониторинга телекоммуникационных систем. В ряде случаев инверторы применяют для организации аварийного освещения «наружных» объектов (например, антенных мачт) осветительными приборами, рассчитанными на стандартное напряжение переменного тока 220В. Инвертор преобразует опорное напряжение ЭПУ в переменное напряжение гарантированного качества.

Поскольку нам задана мощность Р_убп=0.4 кВт, то выбор падет на инвертор:

S 034.

Заполнение опросного листа.
