Регістр стану по вхідному сигналу фіксує інформацію стану МП в такті Т1 кожного машинного циклу МП.

Декодуюча схема формує один з вище перелічених сигналів керування. Асинхронний сигнал керує видачею даних з буферної схеми і керуючих сигналів з дешифратора: при наявності низького рівня на вході буферна схема передає дані і формує один з керуючих сигналів; при напрузі високого рівня всі виходи мікросхеми переходять у високоімпендансний стан. Напруга високого рівня на вході переводить виходи , , у пасивний стан (напругу високого рівня) і блокує передачу інформації через буферну схему даних.

Керуючі синали і формуються в циклі запису по сигналу .

При роботі з МП КР580ВМ80А системний контролер у циклі підтвердження запиту переривання формує три сигнали для прийому трьох байтів команди CALL від контролера переривань КР580ВН59 [7].

В невеликих мікропроцесорних системах вихід мікросхеми КР580ВК28 можна під’єднати до напруги +12В через резистор опору
1 кОм. Під час дії сигнала RC буферна схема даних мікросхеми формує код команди RST 7 і передає на канал даних МП. Таким чином, мікромхема забезпечує єдиний вектор переривань з номером 7 без додаткових компонентів.

Основні параметри мікросхеми зведені у таблицю:

Таблиця 7.1 Параметри КР580ВК28

Структурна схема системного контролера зображена на рис. 7.1.

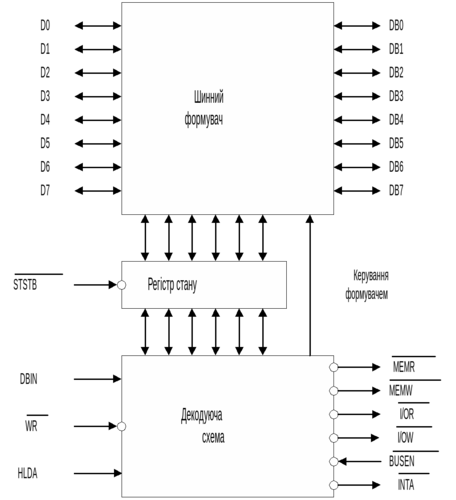

Рис.7.1 Структурна схема системного контролера КР580ВВ28

Рис. 7.2 Схема підкдючення КР580ВВ28 до МП КР580ВМ80А

Опис виводів мікросхеми:

Таблиця 7.2

висновок

Отже, цифрові фільтри мають ряд переваг над аналоговими:

1) нечуттєвість характеристик фільтра до розкидування параметрів елементів, що у нього входять, їх часових та температурних дрейфів;

2) малі розміри і висока надійність фільтрів, пов’язані з використанням ВІС;

3) легкість зміни параметрів і характеристик цифрового фільтру через модифікацію програми і коефіцієнтів;

4) можливість реалізації фільтрів із змінними в процесі роботи параметрами.

Рівняння даного цифрового фільтру є дуже просте як для розв’язку, так і для реалізації. Проте, як видно з приведеної оцінки верхньої граничної частоти фільтру, вона не є достатньо високою. На неї впливає, по-перше, низька тактова частота МП КР580ВМ80, а, по-друге, велика кількість рядків програми. Це частково пояснюється відсутністю операції множення в МП КР580ВМ80.

Крім того, недоліком ЦФ є те, що кінцевий час перетворення сигналу за допомогою АЦП і ЦАП і особливо час, який необхідний для програми обчислення , обмежують знизу період між сусідніми замірами вхідного сигналу і значеннями вихідного. Це в свою чергу обмежує верхню граничну частоту сигналу , фільтрація якого може бути проведена.

Так як задана розрядність (8) дорівнює розрядності МП КР580ВМ80, то це не створює ніяких ускладнень для розв’язку поставленого завдання.
