ТипОвая расчетная работа №4.

Дано:

Za=Zb=Zc=1,5+j2

Uп=220 В

Определить:

Iл – линейный ток

Iф – фазный ток

Р – активная мощность

Q – реактивная мощность

S – полная мощность

Построить:

Векторную диаграмму токов и напряжения.

Решение:

1. На схеме U_A, U_B, U_C – фазные напряжения;

U_AB, U_BC, U_CA – линейные напряжения;

Z_A, Z_B, Z_C –фазные сопротивления нагрузок;

1. Определение фазного сопротивления нагрузок:

Схема будет симметричной если U_A=U_B=U_C=U_Ф=127 В

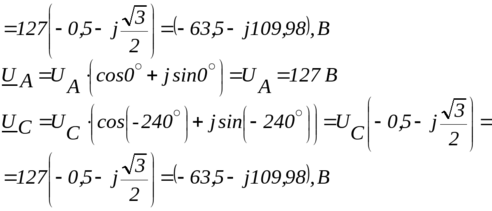

1. Определение комплексов напряжений в фазах А, В, С:

1. Определение фазных токов:

1. Действующие значения фазных токов:

1. При соединении фаз источника энергии и приемника звездой линейные токи равны соответственно фазным токам.

В случае симметричного приемника действующие значения всех линейных и фазных токов одинаковы, т.е. Iп= Iф

I_А= I_В= I_С= I_П=50,8 А

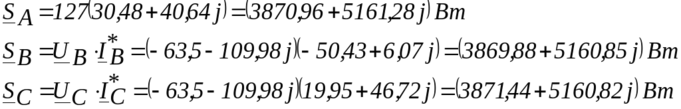

1. Определение мощности в фазах:

где - комплексно-сопряженное число.

Тогда полная мощность всей цепи определяется:

Действующее значение полной мощности

Т.к. S=P+Qj, то

активная мощность.

реактивная мощность.

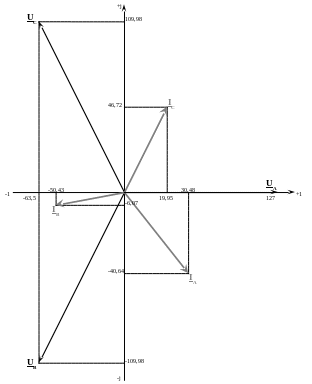

1. Д иаграмма:
