5. ПРИМЕР РАСЧЕТА ТОНКОПЛЕНОЧНОГО КОНДЕНСАТОРА

Задание:

Определить геометрические размеры и минимальную площадь конденсатора на подложке, при следующих исходных данных : С₁=100 пФ, допустимое отклонение γ_с=15%, U_раб=15 В,

Диапазон темпер. = -60 до 125 ⁰С, tgδ=0,03; f_мax=400 кГц; погр.восп.удел.емк. γ_Со=5%,

погр.стар. γ_Сст=1%

Расчет:

По табл. выбираем материал диэлектрика для конденсатора — моноокись кремния. Его параметры: ε=5; tgδ=0,01; E_np=2-10⁶ В/см; ТКС=2-10^-4 1/°С. Минимальную толщину диэлектрика d_min и удельную емкость C_ov для обеспечения необходимой элект­рической прочности находим :

Температурная погрешность емкости γ_ct==2•IO^-4 x (125—20) •100=2,1%, а допустимая погрешность активной площади конден­сатора γ_Sдоп=15—5—1—2,1=6,9%.

Минимальную удельную емкость для обеспечения точности изготовления наименьшего по номиналу конденсатора:

a ΔL=0,01 мм (см. табл)

Определяем, какова должна быть удельная емкость наименьшего по номи­налу конденсатора с учетом технологических возможностей изготовления по площади перекрытия обкладок и толщине диэлектрика. Задаемся S_min==l мм². Тогда :

Таким образом, получены три значения удельной емкости:

Окончательно выбираем Со==100 пФ/мм².

Определяем, какая толщина диэлектрика соответствует выбранной удельной емкости Со

d= 0,0885-5/ (100-10²) =0,44 *10^-4 см, что вполне приемле­мо для тонкопленочной технологии.

Далее проводим расчет геометрических размеров конденсаторов

Отношение C₁/Co ==100/100=1 мм². Коэффициент, учитывающий краевой эффект, К= 1,3-0,06*1 =

=1,24. Площадь перекрытия обкладок S₁ = 1 • 1,24=1,24 мм²; форма обкладок перекрещивающиеся полоски квад­ратной формы (К_ф= 1),' размеры обкладок L₁=B₁=√1,24=1,11 мм; L_Н1=В_Н1=1,11 мм, L_Д1=B_Д1i== 1,11+2*0,1 ==1,31 мм; площадь конденсатора по ди­электрику S_Д1=1,72 мм².

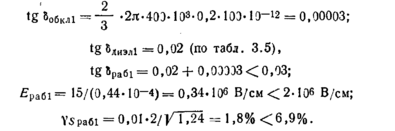

Проверка расчета:
