2. Расчёт структурной схемы.

1. Амплитуда входного и выходного тока:

I_{вх m} = U_{вх m} / R_ист;

I_{вх m} = 0,0015 /510^-3 = 3 мкА;

I_{вых m} = U_{вых m} / R_ист ;

I_{вых m} = 0,25 / 50 = 5 мА;

1. Определим общий коэффициент усиления:

К_{т общ} = I_{вых m} / I_{вх m};

К_{т общ} = 0,005 / 310^-6 = 1666;

Полярность входного сигнала должна соответствовать полярности выходного, поэтому число каскадов видео усилителя должно быть чётным.

Табл.1

Согласно таблице 1 выбираем количество каскадов, исходя из рассчитываемого коэффициента усиления, учитывая, что количество каскадов должно быть полным:

N = 2;

1. Проверяем возможность усиления двумя каскадами:

К_{т необх} = К_{т общ} / К_{т ок} ;

К_{т необх} = 1666 / 50 = 33

Для согласования со входом предающей трубкой нужно добавить эмиттерный повторитель. Обычно транзистор в промежуточном каскаде включают по схеме с общим эмиттером. Полоса пропускания каскада с ОЭ зависит от граничной частоты f_h21б (граничная частота усиления потоку). В каскадах применяется эмиттерная высокочастотная коррекция, поэтому полоса пропускания будет также зависеть от наличия этой коррекции, от глубины отрицательной обратной связи и коэффициента коррекции. Отрицательная обратная связь расширяет полосу пропускания, но уменьшает коэффициент усиления по мощности предыдущего каскада. При использовании в предварительных каскадах транзисторов с низкой граничной частотой f_h21б для получения требуемой полосы пропускания приходиться увеличивать число каскадов.

1. Исходя из заданных условий, выбираем транзистор:

КТ312Б – n-p-n.

Табл.2

Граничная частота транзистора равна:

f_h21б = mf_т ;

f_h21б = 1,6120 = 192 МГц ,

где m для диффузионных транзисторов равен 1,6.

1. Рассчитываем коэффициент усиления по току промежуточного каскада:

К_{т пк} = (0,2h_21э)²N_общ – 1 ;

К_{т пк} = (0,250)²(2-1) = 100 ;

Очевидно, что требуемое К_{т пк необх} = 100 от двух каскадов промежуточного усиления получить можно.

1. Произведём распределение допустимых на весь видео усилитель частотных искажений М_н и М_в между его цепями:

Табл.3.

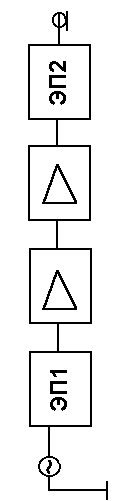

Рис. 1. Структурная схема видео усилителя
