Текст из файла (страница 2)

+ 1.000000C 1

+ 2.000000C 0

+ 3.000000C GOTO again -1 TIMES

uconst1 pullup(1) $g_cd4000_vdd $g_cd4000_vss S source

ur STIM (1,1) $G_DPWR $G_DGND R sour TIMESTEP = 1.E IO_LEVEL=0

+ 0.000000s 0

+ 2.000000E-9s 1

.model delay ueff

.options digmntymx=2

.model source uio(drvh=50 drvl=50)

.probe

.tran 10ns 400ns

.end

Результат тестирования Т-триггера приведен в приложении Г.

.model dinamics ueff

.model dinam ugate

.tran 10ns 400ns

.probe

.end

Результат тестирования работы формирователя пачек импульсов приведен в приложениии Д.

3.2.8 Объединение моделей функциональных узлов и тестирование

работы всей модели синхронизирующего устройства

Тестирование всей модели синхронизирующего устройства можно осуществить двумя способами.

Первый способ заключается в непосредственном соединении всех разработанных моделей, входящих в устройство и представить модель устройства ввиде одной программы.

Второй способ заключается в создании библиотечных файлов таких логических элементов, как регистр, демультиплексер и счетчик. При составлении модели, в теле основной программы необходимо вставить операторы вызывающие нужные библиотечные файлы.

Первый способ необходим при создании и тестировании моделей несложных устройств, в которых модели различных логических элементов используются не чаще одного раза.

Второй способ позволяет избежать громоздких описаний моделей сложных устройств, в которые входит большое количество одинаковых элементов.

В данной работе удобнее использовать первый способ.

Программная модель синхронизирующего устройства приведена ниже.

Приложение Б

Виды используемых в работе вентилей и тестирование работы

демультиплексера

1

&

&

INV AND NAND

1

1

OR NOR

Рисунок Б.1 – Стандартные вентили используемые в данной работе

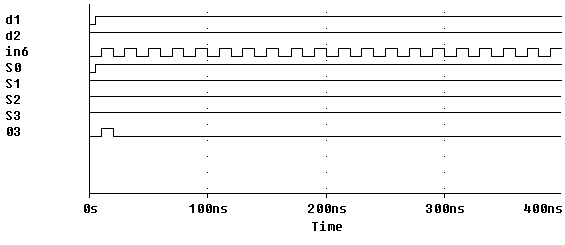

Рисунок Б.2 – Результат тестирования модели демультиплексера

Приложение В

Результат тестирования регистра и пример триггеров с динамическим

управлением

JKFF DFF

S T

D

C

R

S T

J

K

C

R

S T

D

C

R

S T

J

K

C

R

а) б)

а – JK - триггер;

б – D - триггер;

Рисунок В.1 – Триггеры с динамическим управлением.

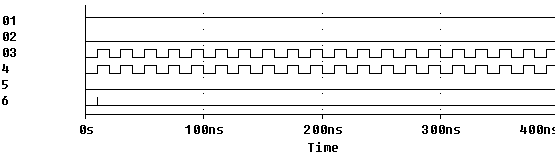

Рисунок В.2 – Тестирование работы регистра.

Приложение Г

Результаты тестирования управляющей схемы и Т-триггера

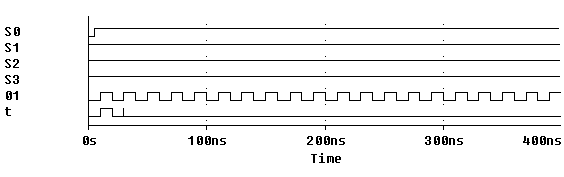

Рисунок Г.1 – Тестирование управляющей схемы.

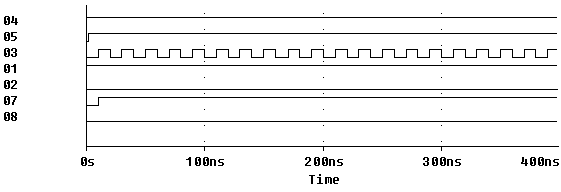

Рисунок Г.2 – Тестирование Т-триггера.

Приложение Д

Результат тестирования формирователя пачек импульсов и всего

синхронизирующего устройства

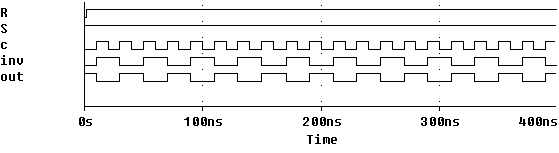

Рисунок Д.1 – Тестирование формирователя пачек импульсов.

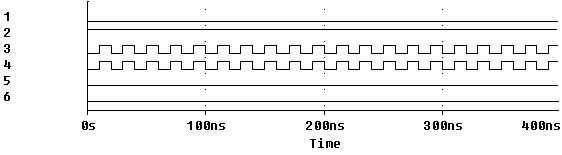

Рисунок Д.2 – Результат тестирования синхронизирующего устройства.

Министерство общего и профессионального образования Российской Федерации

Новгородский государственный университет

имени Ярослава Мудрого

_________________________________________________________________________

Кафедра физики твёрдого тела и микроэлектроники

Задание на выпускную работу

на получение академической степени бакалавра техники и технологий

Студенту группы 5031 Хаимову Даниилу Исхаковичу

1. Тема работы: Разработка методики программного тестирования цифровых

устройств с помощью программного пакета Design Center

(утверждена на заседании кафедры "_____" __________ 1999 г.)

2 Срок сдачи законченной работы: 22.06.99 г.

3 Исходные данные к работе:

4 Содержание пояснительной записки (перечень подлежащих разработке вопросов):

5 Перечень графического материала:

6 Прочие условия:

7 Консультанты по работе (с указанием относящихся к ним разделов работы):

Сапожников А.А. (норм контроль)

Новгород Великий

1999
