ПРИЛОЖЕНИЕ 2.
Результирующие графики, полученные в ходе цифрового моделирования
Блок-схема моделирующей программы
Ниже на графиках будут приведены данные цифрового моделирования.

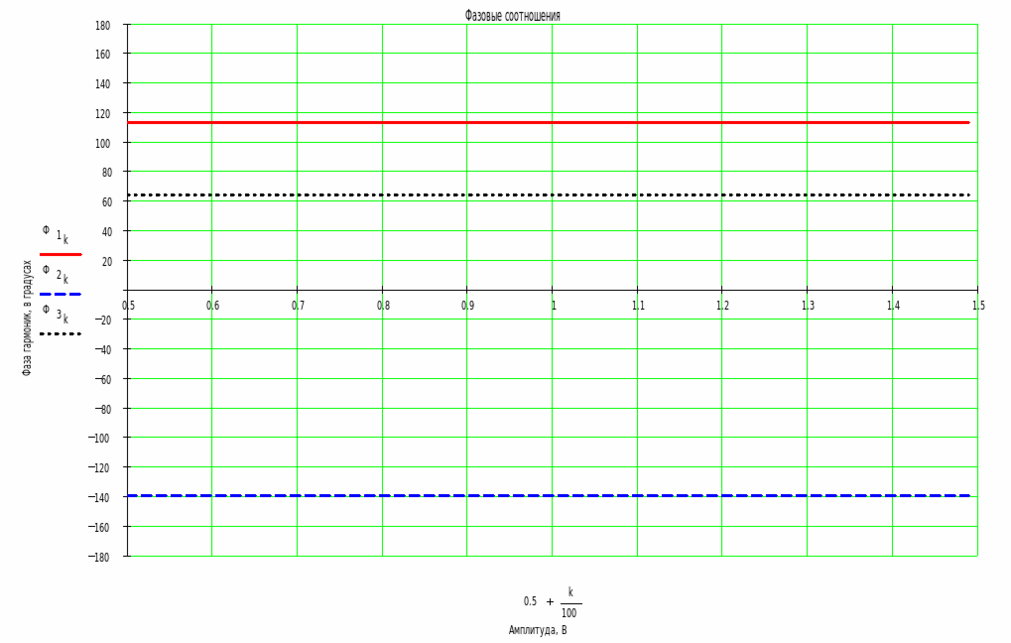

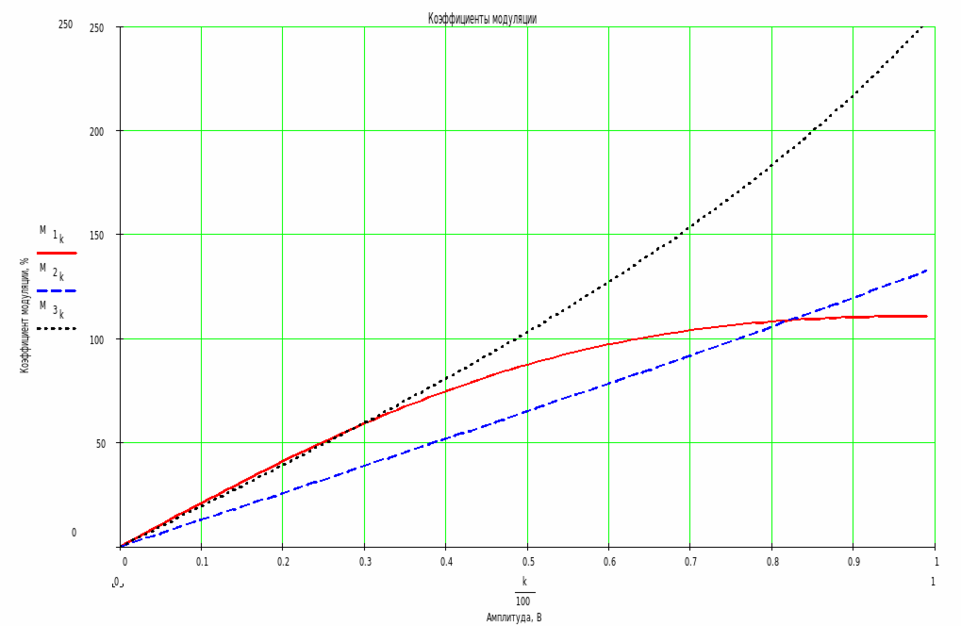

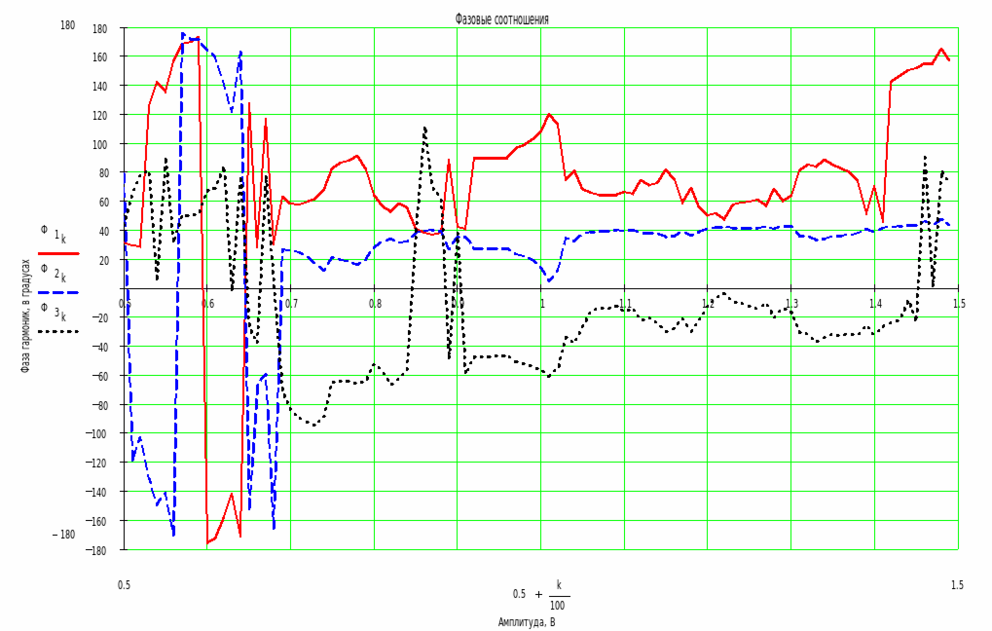

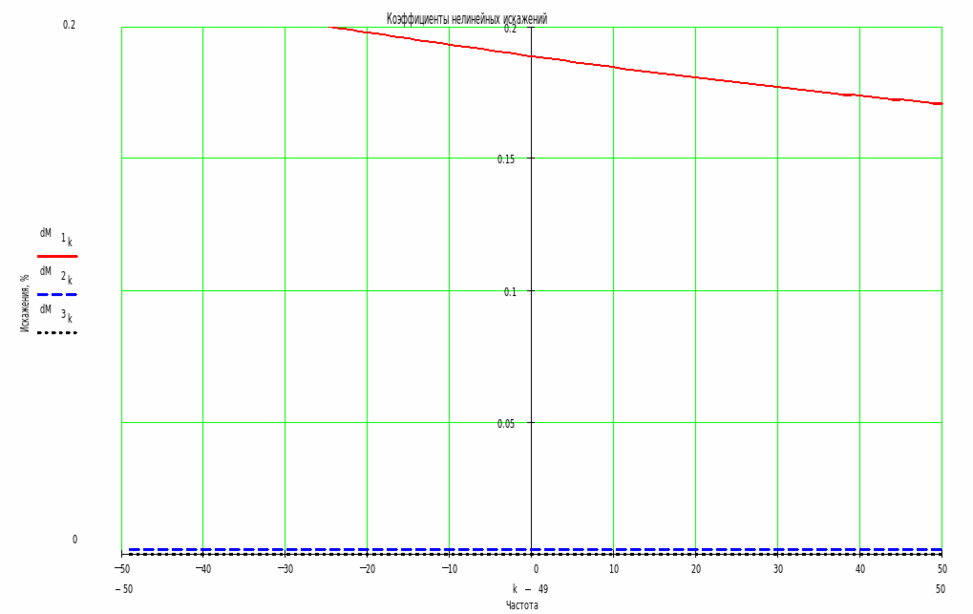

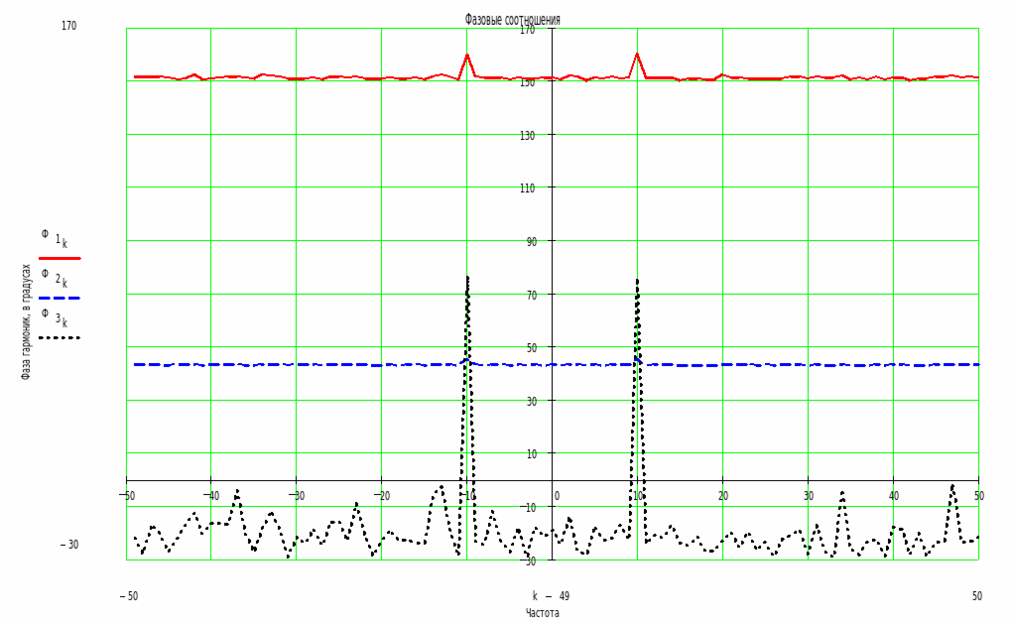

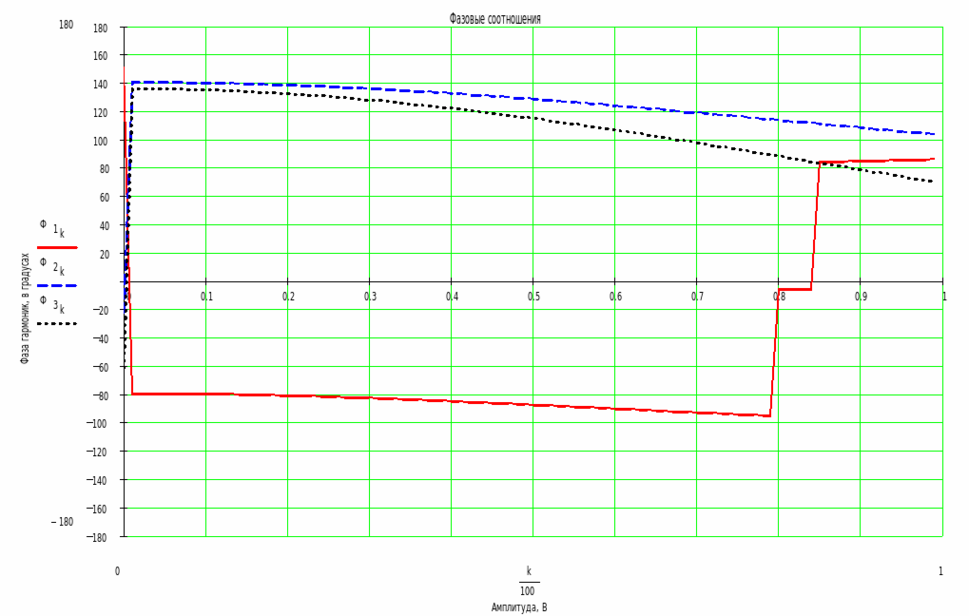

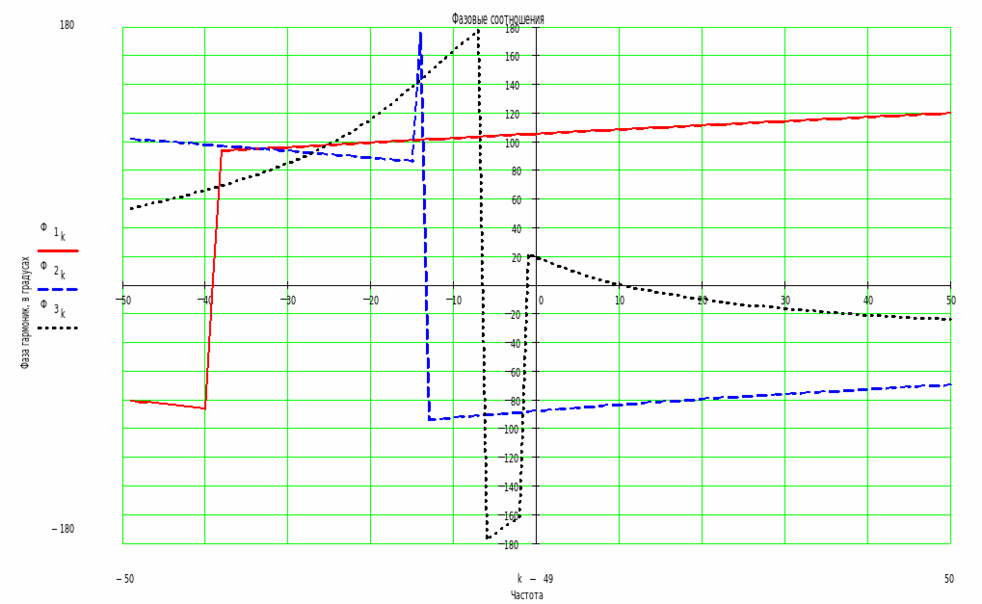

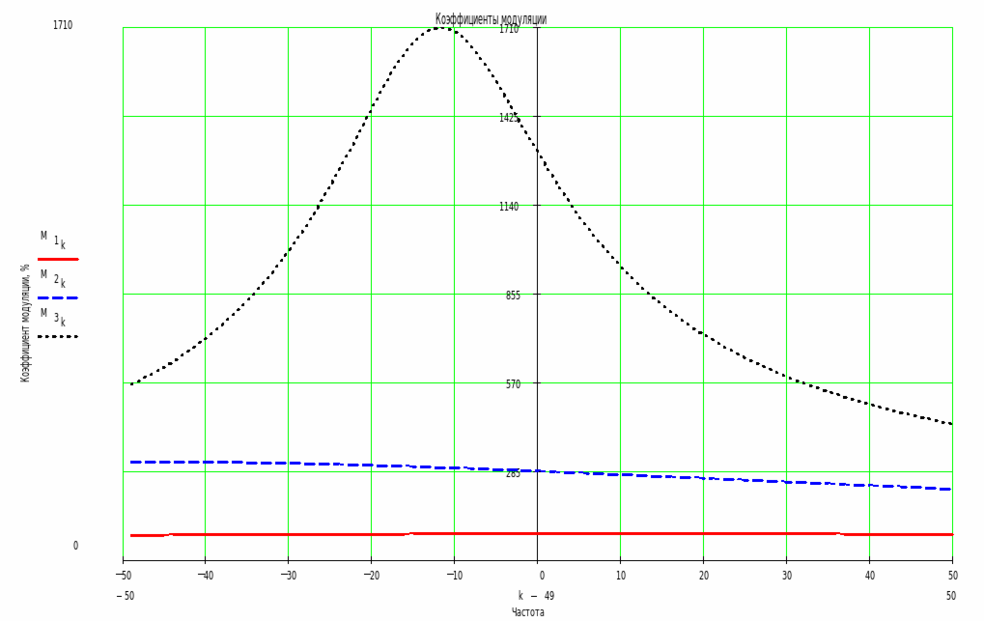

Все данные разбиты на три большие группы. Эти группы определяются схемой отражателя-модулятора: первой группе соответствует схема, изображённая на рис.3.1; второй схема – рис.3.2; третьей – рис.3.3. Каждая из этих групп разбита ещё на три подгруппы, которые отвечают за отдельный эксперимент: первый эксперимент – снятие зависимостей параметров модуляции от частоты зондирующего сигнала (частота изменялась в пределах 5%); второй эксперимент – снятие зависимостей параметров модуляции от амплитуды модулирующего напряжения (напряжение изменялось от 0 до 1В); третий эксперимент заключался в снятии зависимостей параметров модуляции от амплитуды напряжения высокочастотного сигнала (амплитуда изменялась от 0,5 – 1,5В). Под параметрами модуляции здесь понимаются такие величины как: полный индекс модуляции, фазовый угол модуляции, и относительные нелинейные коэффициенты модуляции. Все эти параметры находились путём нахождения необходимых спектральных составляющих тока вибратора, и дальнейшим их преобразованием.

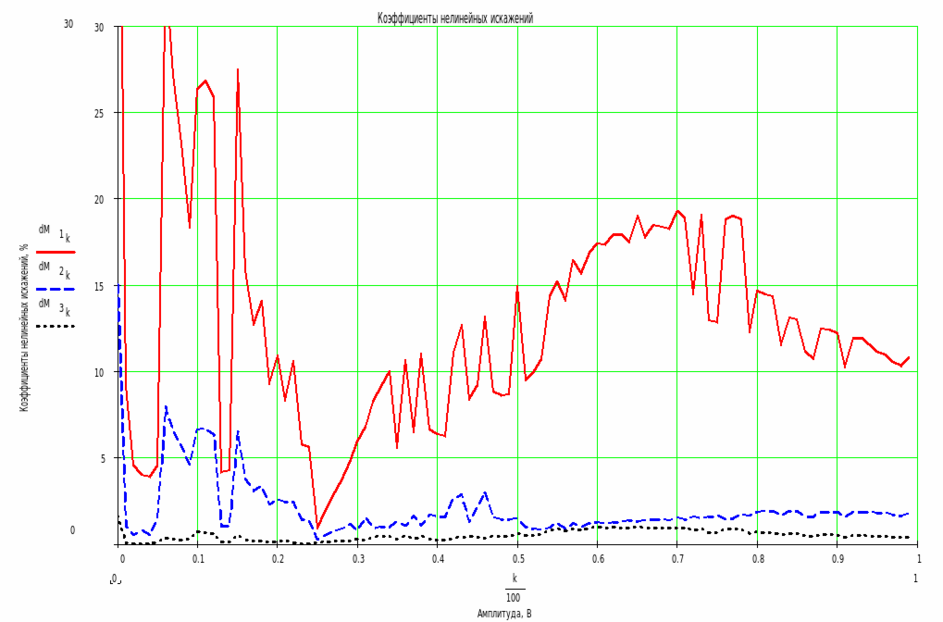

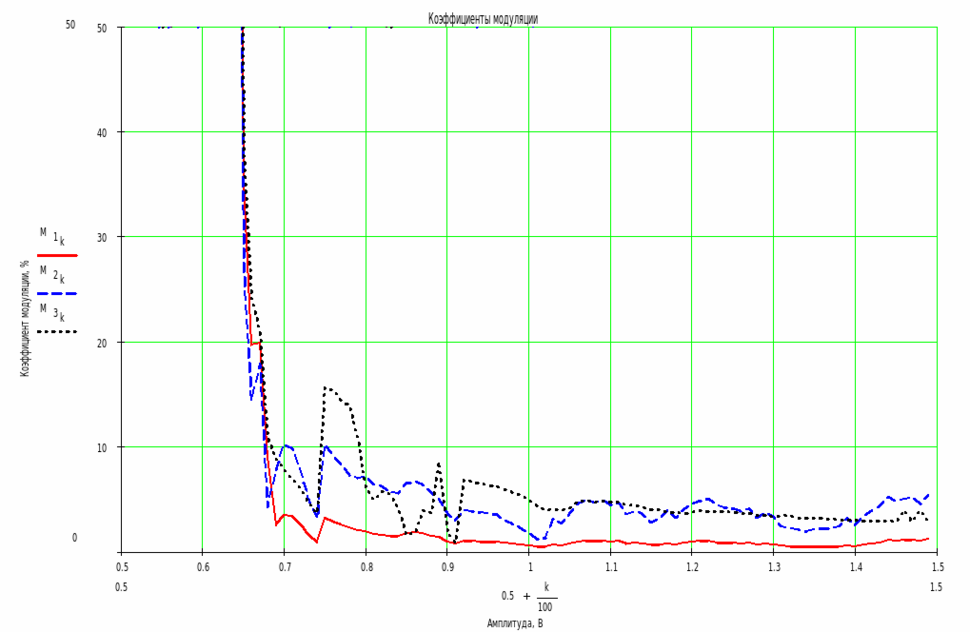

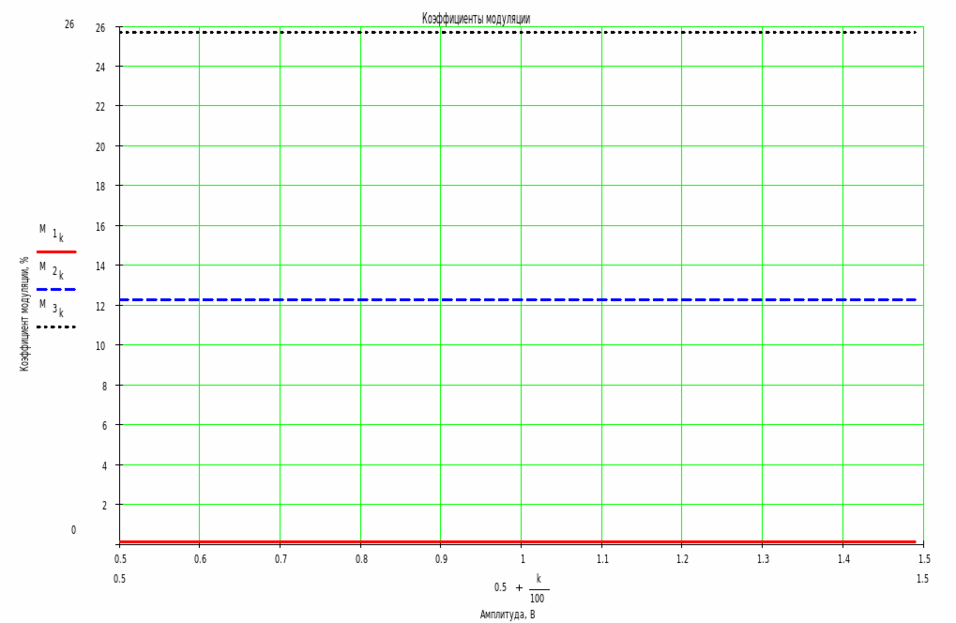

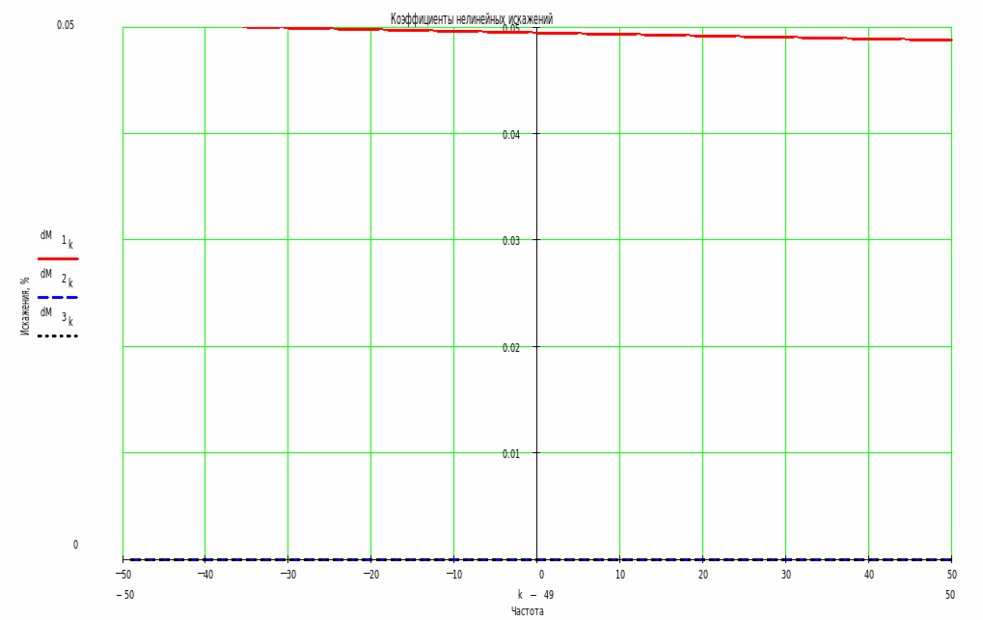

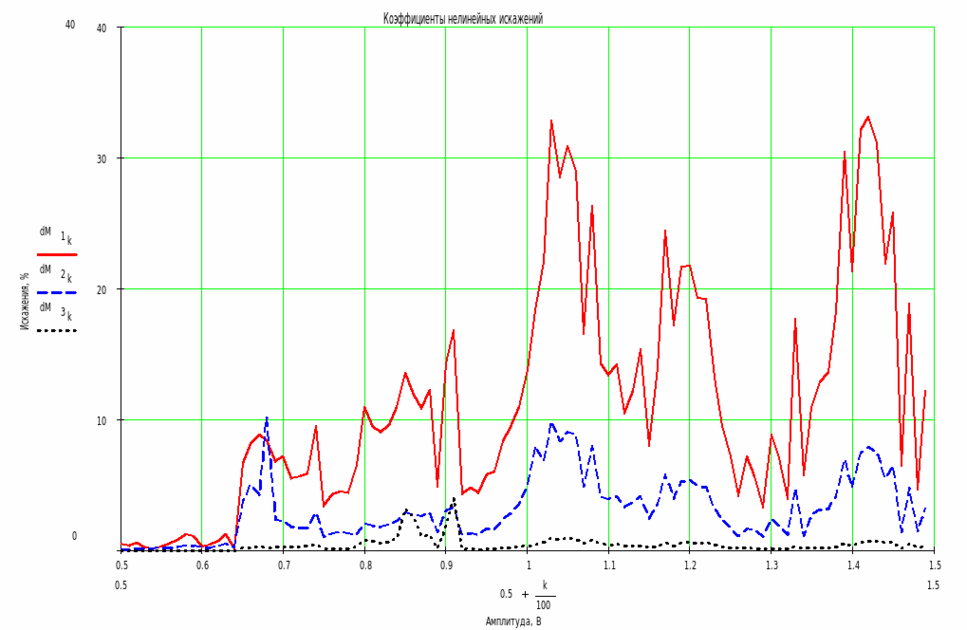

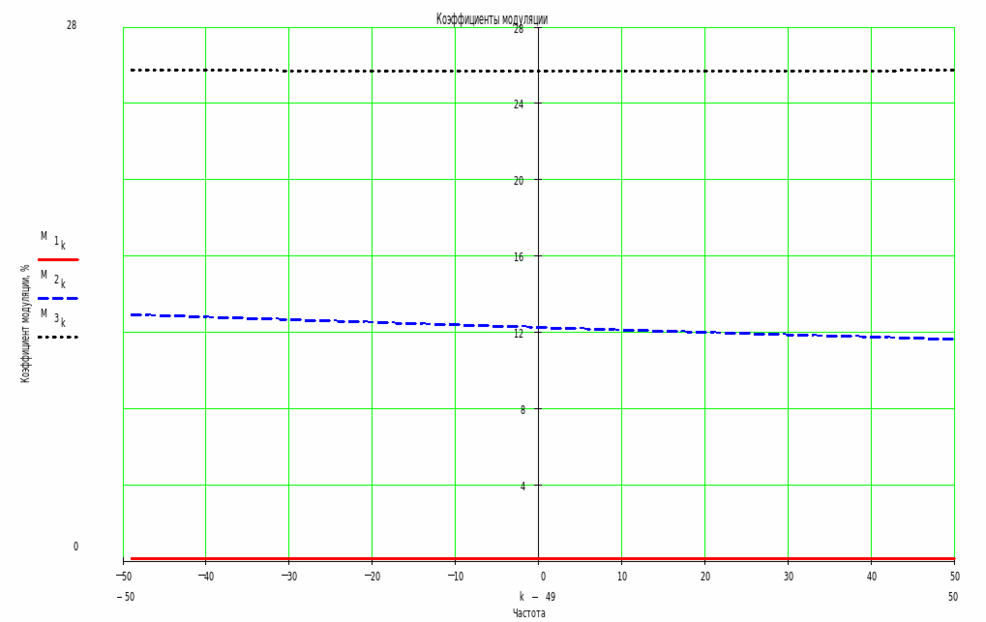

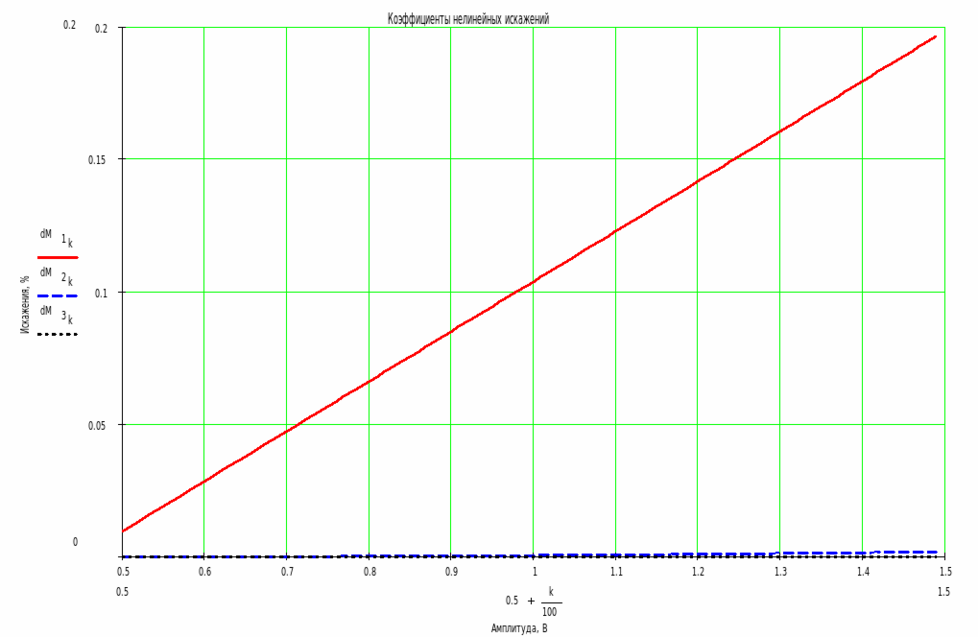

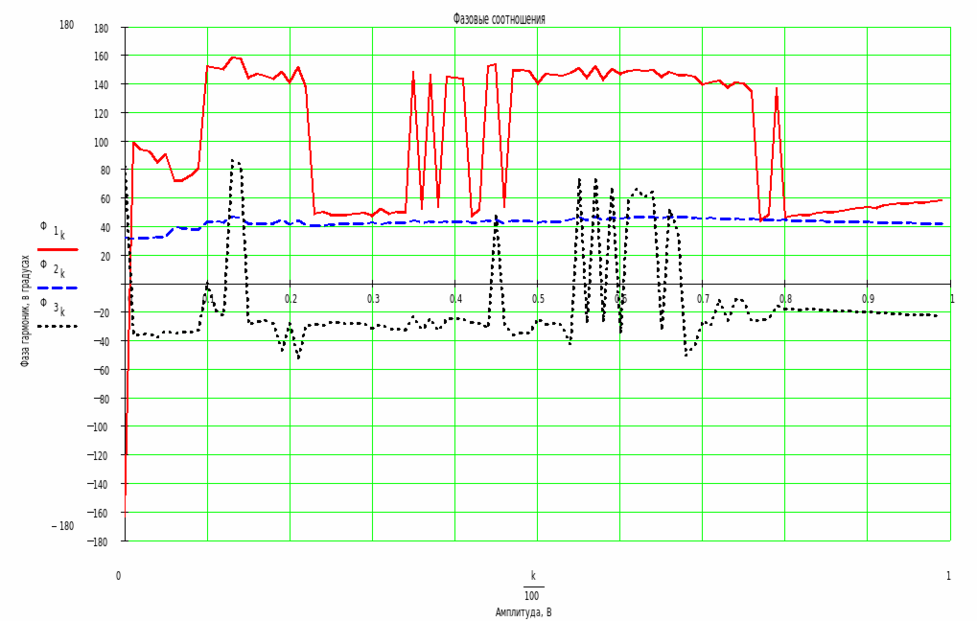

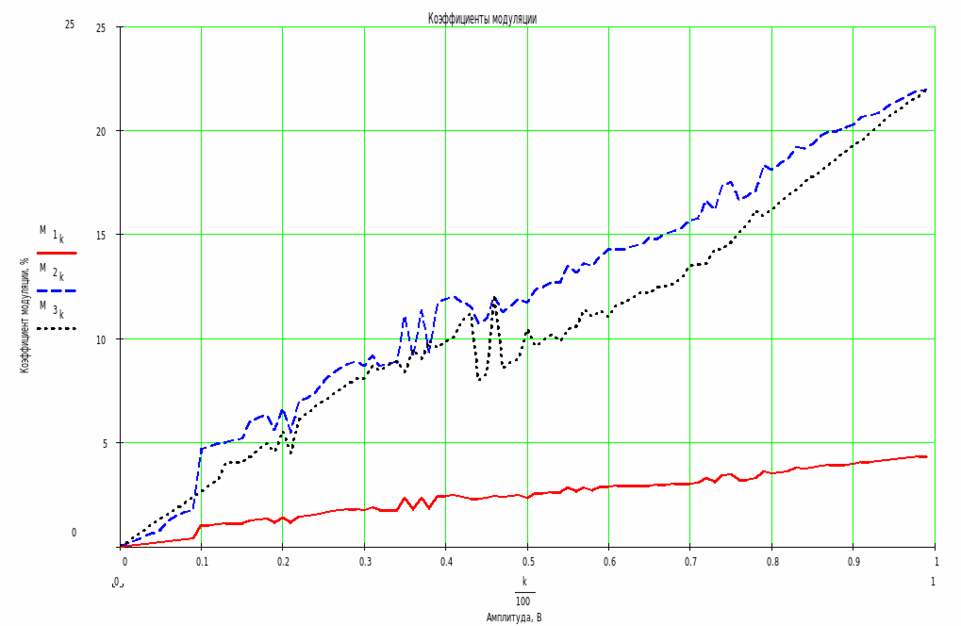

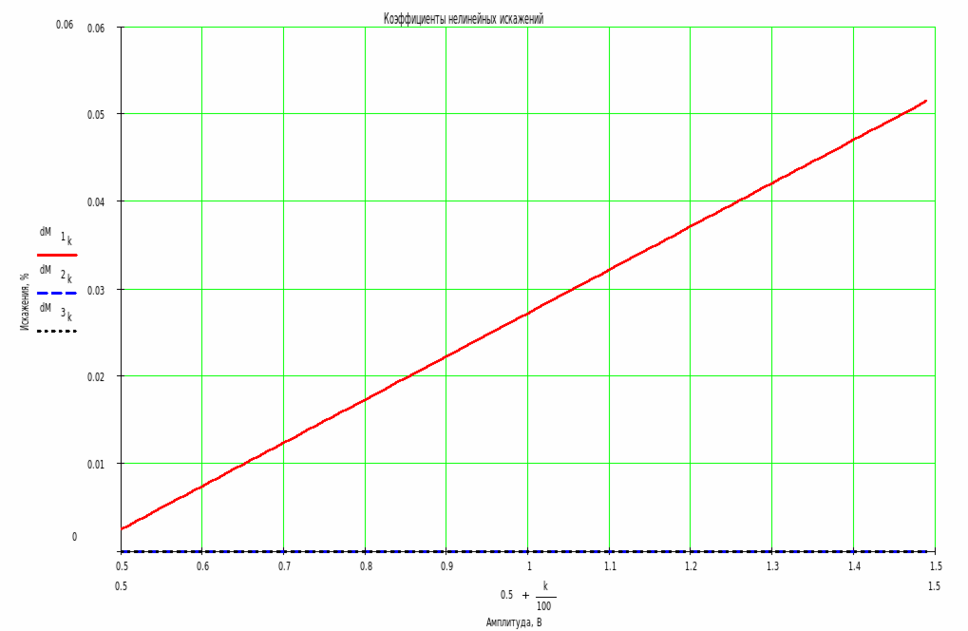

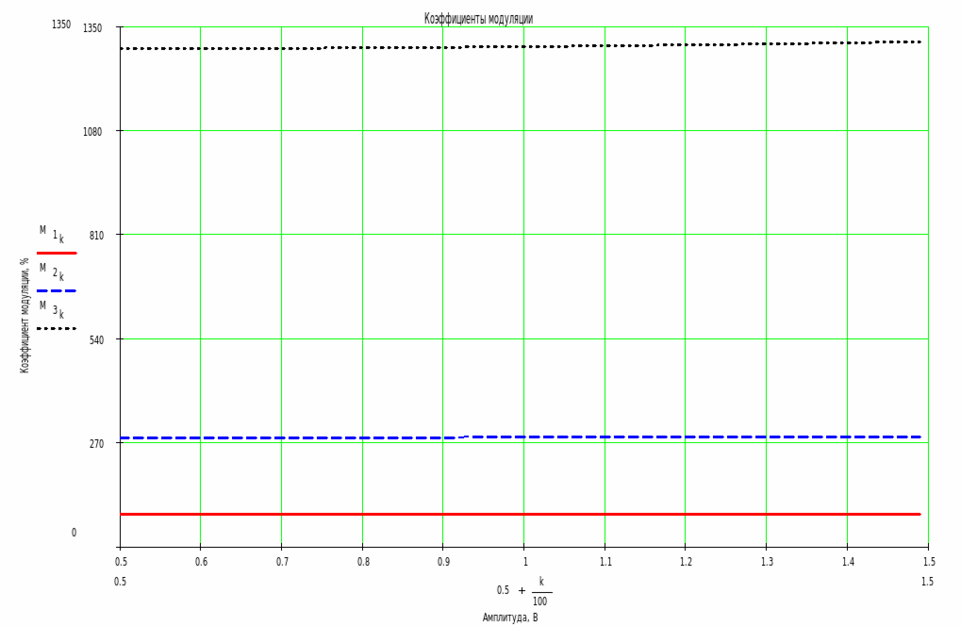

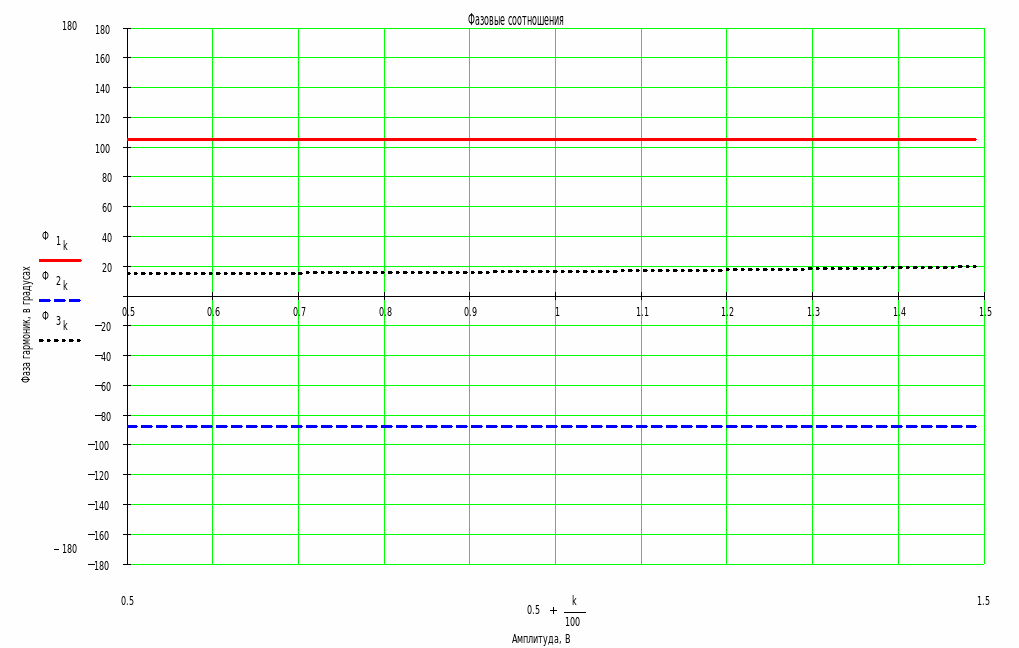

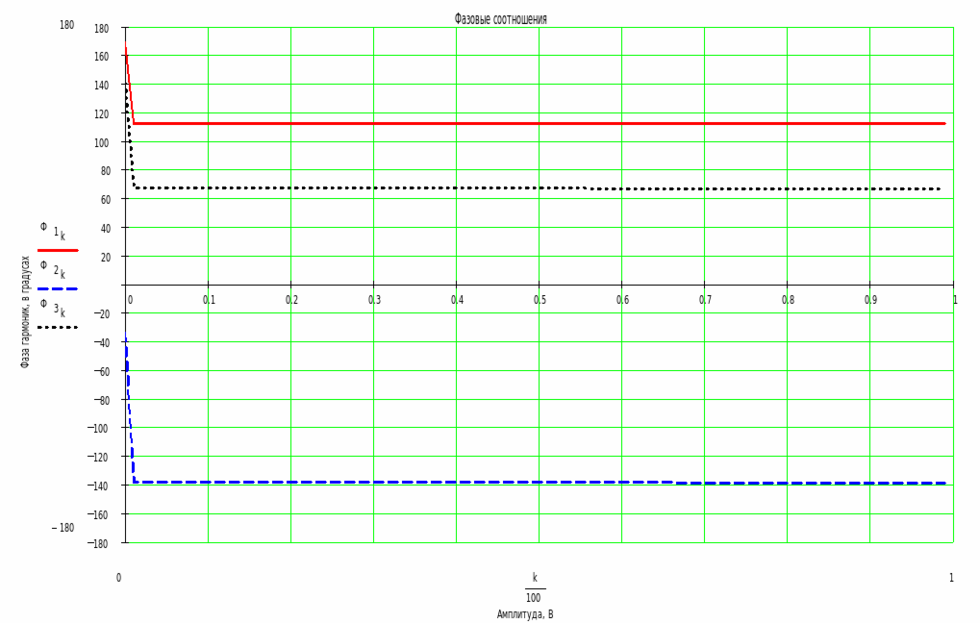

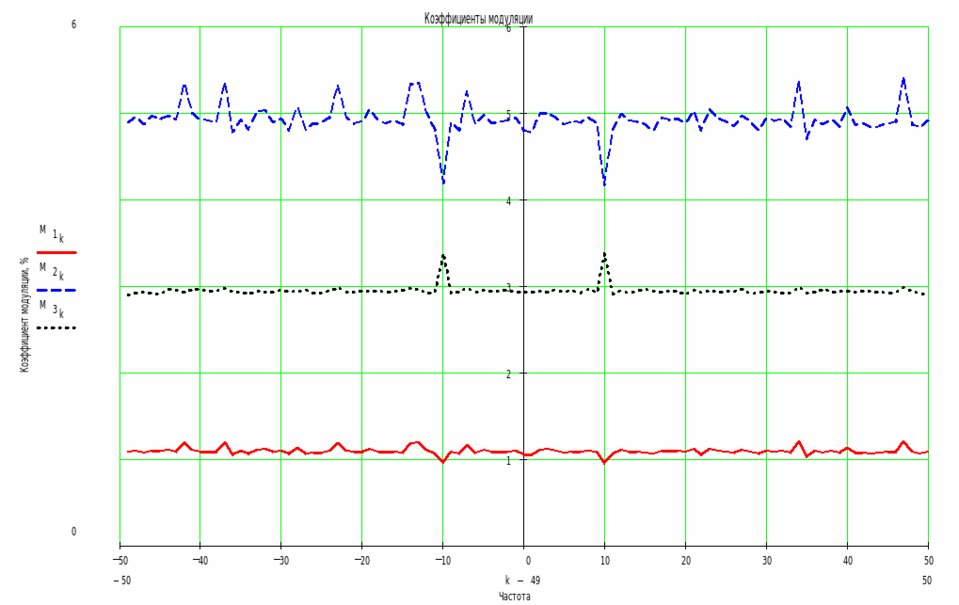

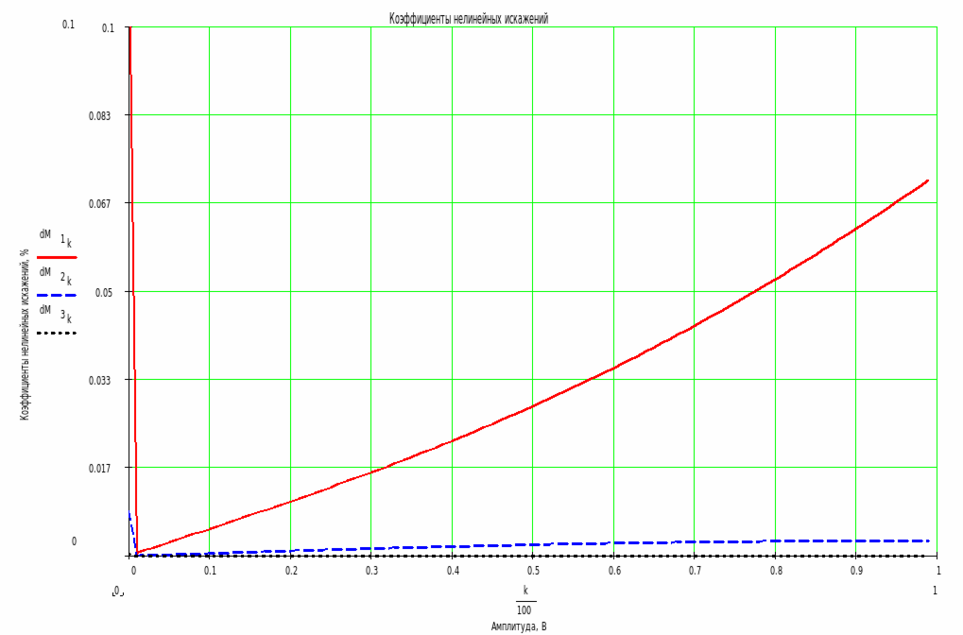

Каждая подгруппа имеет по три графика, на каждом из которых изображены три кривые, соответствующие одному параметру для трёх кратных частот: частота зондирующего сигнала, удвоенная частота и утроенная частота. Эти параметры имеют соответствующие индексы, отвечающие номеру гармоники в порядке возрастания. Первый график во всех подгруппах отвечает за полные коэффициенты модуляции, второй график отвечает за относительные нелинейные коэффициенты модуляции, а третий за фазовый угол модуляции.
перечень документов дипломной работы
| № п.п. | Наименование документа | Шифр | Кол-во |
| 1 | Пояснительная записка | 201600.000 000.003 ПЗ | 1 экз |
| 2 | Блок-схема моделирующей программы | 201600.000 000.003 Э1 | 1 лист |
| 3 | Схемы трёх типов отражателей-модуляторов. Эквивалентная схема симметричного вибратора | 201600.000 000.003 Э2 | 1 лист |
| 4 | Графики активной и реактивной состаляющей полного сопротивления вибратора | 201600.000 000.003 Д1 | 1 лист |
| 5 | Эпюры напряжений и токов, полученных в результате моделирования | 201600.000 000.003 Д | 2 лист |
| 6 | Дискеты с программами | 201600.000 000.003 ПД | 5 шт |
