В ряде случаев в усилитель-преобразователь вводят­ся также данные о текущем времени, скоростном напоре и др. В усилителе-преобразователе входные данные уси­ливаются и преобразуются в команды управления таким образом, чтобы обеспечить достаточный запас устойчи­вости и высокое качество регулирования. Закон преоб­разования данных может быть достаточно сложным и требовать применения в блоке УП электронной вычисли­тельной машины.

В зависимости от типа координатора автономные си­стемы управления делятся на инерциальные, астронави­гационные, радиотехнические и другие.

В инерциальных системах данные о законе движения центра масс аппарата

п олучают путем измерения и ин­тегрирования ускорения W, осуществляемого акселеро­метрами (измерителями ускорений) и интеграторами ускорений.

Астронавигационные системы основаны на определе­нии положения центра масс аппарата с помощью пелен­гации излучения небесных тел, осуществляемой специ­альными приборами-секстантами, установленными на борту аппарата.

Координаторы радиотехнических автономных систем весьма разнообразны и обычно основаны на применении радиовысотомеров и допплеровских измерителей путе­вой скорости или на приеме на борту управляемого аппа­рата радиоизлучения различных ориентиров, располо­женных вне КП и цели (пункта назначения). При этом ориентирами могут служить в принципе любые источни­ки достаточно интенсивного радиоизлучения, положение и параметры движения которых в фиксированной систе­ме координат (например, в географической, геоцентри­ческой или гелиоцентрической) известны априори с до­статочной точностью и могут поэтому вводиться в авто­пилот непосредственно, т. е. без применения дополни­тельных измерителей. В частности, может использовать­ся радиоизлучение Солнца и некоторых «радиозвезд» или излучение радиопередающих устройств, установлен­ных на ИСЗ или на Земле. При этом, если радиопередающие устройства устанавливаются специально для управления (навигации), а не для решения других за­дач, то система управления, оставаясь автономной в ин­формационном отношении, теряет свою аппаратурную автономность. Для повышения точности автономных си­стем часто применяется комбинирование (комплексирование) различных типов координаторов. Например, в астроинерциальных системах инерциальные координа­торы комплексируются с астронавигационными, а в радиоинерциальных — с радиотехническими.

Самонаведением называется наведение аппа­рата на цель (пункт назначения) на основе приема энер­гии, излучаемой или отражаемой целью.

В зависимости от характера используемой энергии самонаведение может быть радиотехническим, тепловым, световым, акустическим. Возможно также применение комбинированных систем самонаведения, использующих, например, комбинацию радиотехнических и тепловых ко­ординаторов.

В зависимости от места расположения первичного источника энергии системы самонаведения могут быть активными, полуактивными или пассивными. В активных системах источник первичной энергии устанавливается на борту летательного аппарата, а в полуактивных — вне борта аппарата (например, на КП). В пассивных си­стемах используется излученная или отраженная энергия естественных источников (Солнца, Луны и т. п.) или энергия источников, созданных человеком, но не для обеспечения самонаведения, а для других задач. Поэто­му к пассивным относят и радиотехнические головки самонаведения, устанавливаемые на снарядах, уничто­жающих радиолокаторы противника и принимающие излучение этих радиолокаторов.

Очевидно, активные системы самонаведения являют­ся в аппаратурном отношении автономными. Однако в информационном отношении они не автономны и в этом заключается их принципиальное отличие от авто­номных систем управления. Действительно, энергия, идущая от цели (пункта назначения), используется в си­стемах самонаведения для получения в процессе полета информации о положении и характере движения аппара­та относительно цели и учета этой информации при образовании команд управления. Благодаря наличию та­кого информационного канала — канала контроля цели— самонаведение имеет по сравнению с автономным управ­лением как весьма важное преимущество, так и серьез­ный недостаток. Преимуществом является возможность наведения аппарата на цели, положение или параметры движения которых априори известны с недостаточной точностью, например на самолеты противника. Недо­статок состоит в возможности создания противником эффективных помех, действующих на канал контроля цели.

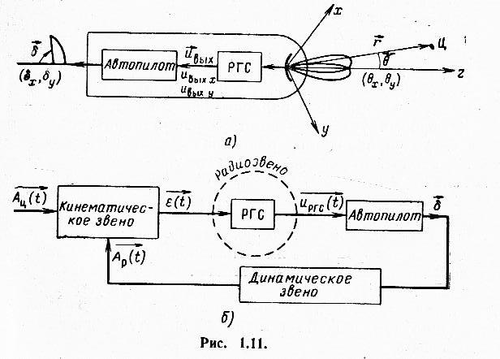

Функциональная схема активной или пассивной си­стемы самонаведения приведена на рис. 1.11,а, соответ­ствующая ей структурная схема — на рис. 1.11,6.

В этой схеме РГС — радиотехническая головка самонаведения (координатор), измеряющая параметр рассогласования ,характеризующий величину и направление отклонения аппарата (ракеты) от правильного полета на цель Ц.

Таким параметром может служить, например, производ­ная ε=dθ/dt, где θ —угол

отклонения направления ра­кета — цель r в стабилизированной (невращающейся) си­стеме координат x y z. Кинематическое звено учитывает

к инематические соотношения, связывающие параметр рас­согласования ε с

координатами центров масс Aц(t) и Ap(t) цели и ракеты, а динамическое звено—

с вязь координат центра масс аппарата (ракеты) Ap(t) с отклонением рулей

δ(t). Из рисунка видно, что в системе самонаведения ра­диосредства (РГС) играют роль измерительного элемента (координатора) исходят в состав замкнутого контура управ­ления в качестве одного из его звеньев, называемого ра­диозвеном.

Телеуправлением называется управление, при котором с командного пункта можно изменить траекто­рию управляемого аппарата.

В зависимости от способа образования команд раз­личают командное, телеуправление и телеуправление по радиозоне. В первом случае команды формируются на КП и передаются на борт аппарата по радиолинии, на­зываемой командной радиолинией. Во втором случае на КП формируется соответствующей аппаратурой специ­альная управляющая радиозона — равносигнальная зо­на, вдоль которой должен лететь управляемый аппарат. При этом отклонение аппарата от равносигнальной зоны обнаруживается приборами, установленными на борту этого аппарата, и сводится к нулю путем соответствую­щего воздействия на его рулевые органы. В большинстве случаев требуемая равносигнальная зона имеет вид пря­мой или плоскости, т. е. является равносигнальной осью или плоскостью. В тех случаях, когда требуемая равно-сигнальная зона имеет вид прямой, радиозону называют радиолучом, а соответствующий вид телеуправления — лучевым.

Телеуправление может применяться для наведения аппарата на цель (пункт назначения) или в район цели, выведения аппарата на заданную орбиту, приведения аппарата на КП (или в район КП) из пункта, удаленно­го от этого КП, и т. д. В случае наведения на цель раз­личают, в зависимости от способа контроля цели, теле­управление первого вида (ТУ-1) и телеуправление вто­рого вида (ТУ-2). При ТУ-1 контроль за целью осуще­ствляется непосредственно с командного пункта, а при ТУ-2 устройство контроля правильности полета аппарата к цели устанавливается на борту этого аппарата, и дан­ные контроля передаются с борта аппарата на КП по соответствующему радиоканалу.

Линии передачи информации, входящие в состав систем телеуправления, как правило, делаются радиотехническими, а устройства извлечения информации могут быть как радиотехниче­скими, так и других типов (например, телевизионными или тепловыми).

Для повышения качества управления часто приме­няются также различные комбинации автономного управления, самонаведения и телеуправления. Напри­мер, при наведении зенитной ракеты на цель на первом участке траектории ракеты может применяться автоном­ное инерциальное управление, на втором участке — ТУ-1, а на третьем (последнем)— самонаведение.

Литература

1. Л.С. Гуткин, В.Б. Пестряков, В.Н.Теплугин. Радиоуправление. 1970

2. Л.С. Гуткин, Ю.П. Борисов и др. Радиоуправление реактивными снарядами и космическими аппаратами. 1968

3. Данные с сайта www.space-academy.net
