СОДЕРЖАНИЕ

1. Проектирование цифрового фильтра.

1.1. Исходные данные.

1.2. Определение номиналов элементов фильтра.

1.3. Синтез цифрового аналога.

2. Проэктирование цифрового фильтра.

2.1. Общие сведения.

2.2. Графический редактор принципиальных схем PC-CAPS.

2.2.1. Назначение программы.

2.2.2. Вызов программы PC-CAPS.

2.2.3. Формат экрана.

2.2.4. Структура слоев.

2.2.5. Выбор команд.

2.3. Графический редактор печатных плат PC-CARDS.

2.3.1. Назначение программы.

2.3.2. Общие принципы работы с графическим редактором PC-CARDS.

2.3.3. Структура слоев чертежа.

2.3.4. Установка режимов графического редактора.

2.4. Автоматическая трассировка с помощью программы PC-ROUTE.

2.4.1. Основные возможности программы PC-ROUTE

2.4.2. Редактирование стратегии трассировки

1. Структура предприятия.

1.ПРОЕКТИРОВАНИЕ ЦИФРОВОГО ФИЛЬТРА.

1.1.Исходные данные.

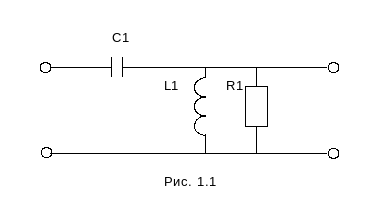

1)Схема аналогового фильтра рис. 1.1

2)Частота среза - 3М Гц

3)Полоса частот полезного сигнала - 10 МГц

4)Динамический диапозон сигнала - 18 дб

5)Уровень помех не более - 3 дб

6)Тактовая частота - 10 МГц

7)Разрядность - 8 бит

1. Определение номиналов элементов фильтра.

Зададимся значением элемента R1 = 1,5 кОм и воспользовавшись формулой (1.1) определим значение элемента C1.

(1.1)

Подставив численные значения в формулу (1.1) получим значение C1.

Из формулы (1.2) определим номинал элемента L1.

(1.2)

1. Синтез цифрового аналога.

Для начала определим передаточную функцию К(р) для схемы изображонной на рисунке 1.1.

(1.3)

Произведём z-преобразование заменив на в результате получим К(z).

(1.4)

Преобразуем формулу (1.4) к виду (1.5)

(1.5), где

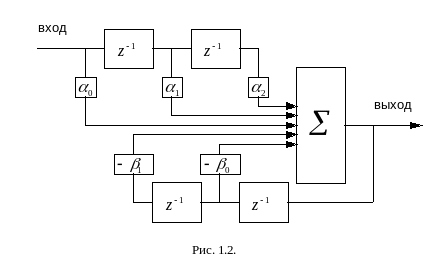

Цифровой фильтр будет иметь структуру указанную на рисунке (1.2)

Структурная схема состоит из линий задержки, перемножителей и сумматора. Для реализаций данного устройства в качестве линий задержки будем использовать регистр К555ИР22, в качестве перемножителей микросхему памяти КР556РТ5, суматор К555ИМ6 (УГО вышеперечисленных микросхем приведенно в приложении).

1. ПРОЭКТИРОВАНИЕ ЦИФРОВОГО ФИЛЬТРА.

2.1. Общие сведения.

Проэктирование устройства будет проводитьсч с использованием системы автоматизированного проектирования P-CAD 4.5.

Система P-CAD позволяет выполнять следующие проектные операции:

- создание условных графических обозначений элементов принципиальной электрической схемы (УГО) и их физических образов (конструктивов);

- графический ввод чертежа принципиальной электрической схемы и конструктивов проектируемого устройства;

- математическое моделирование цифровых электронных устройств, в том числе программируемых логических матриц;

- одно и двустороннее размещение разногабаритных элементов с планарными и многослойными контактными площадками на поле ПП с печатными и навесными (вырубными) шинами питания в интерактивном и автоматическом режимах;

- ручную и автоматическую трассировку печатных проводников произвольной ширины в интерактивном режиме (число слоев 1...32);

- размещение межслойных переходов;

- автоматизированный контроль результатов проектирования ПП на соответствие принципиальной электрической схеме и конструкторско-технологическим ограничениям;

- автоматическую коррекцию электрической принципиальной схемы по результатам размещения элементов на ПП (после эквивалентной перестановки компонентов или их выводов);

- полуавтоматическую корректировку разработанной ПП по изменениям, внесенным в принципиальную электрическую схему;

- выпуск конструкторской документации (чертеж принципиальной схемы, деталировочный и сборочный чертежи) и технологической информации (фотошаблоны и файлы данных для сверления отверстий с помощью станков с ЧПУ) на проектируемую ПП.

Программный комплекс системы P-CAD включает в себя взаимосвязанные пакеты программ и отдельные программы, образующие систему сквозного проектирования радиоэлектронной аппаратуры. В состав подсистемы проектирования ПП входят следующие программные модули:

SHELL - управляющая оболочка системы P-CAD;

PC-CAPS - графический ввод и редактирование УГО радиоэлектронных компонентов (создание файлов с расширением .SYM) и принципиальных электрических схем (создание файлов с расширением .SCH), подготовка файлов для передачи данных программам PC-PRINT и PC-PLOTS;

PC-CARDS - графический ввод и редактирование конструктивов компонентов РЭА (.PRT) и конструктивов ПП (.PCB), подготовка файлов для передачи данных программам PC-PRINT, PC-PLOTS и PC-PHOTO;

PC-COMP - редактирование информации в текстовой форме о выводах компонентов, упаковке нескольких секций в корпус интегральной микросхемы и расположении выводов на УГО компонента и его конструктиве;

PC-LIB - создание библиотечных файлов радиоэлектронных компонентов;

PC-NODES - извлечение списка электрических связей из принципиальной схемы или ПП в виде двоичных файлов, имеющих расширение .NLT или .PNL;

PC-LINK - объединение взаимосвязанных списков электрических связей схем, состоящих из нескольких страниц или имеющих иерархическую структуру, в единый список в файле с расширением .XNL;

PC-PLACE - автоматическое или ручное размещение компонентов на ПП, подготовка файлов для передачи данных программам РC-PRINT, PC-PLOTS и PC-PHOTO;

PC-ROUTE - автоматическая трассировка соединений ПП;

PREPACK - преобразование текстового файла перекрестных ссылок УГО и конструктивов компонентов, используемых в схеме, в двоичный файл с расширением .LIB, включая обработку нескольких файлов перекрестных ссылок, объединенных средствами DOS;

PC-PACK - составление базы данных ПП на основе списков электрических связей и перекрестных ссылок ("упаковка" схемы в файл с расширением .PKG);

PC-ERC - выявление ошибок в принципиальных схемах;

PC-DRC - контроль технологии спроектированной ПП на соответствие конструкторско-технологическим ограничениям;

PC-NLC - сравнение и указание различий двух списков соединений,

в частности, составленных по чертежу ПП и принципиальной электрической схеме;

PC-NLT - составление файла упаковки схемы путем преобразования текстового файла с расширением .ALT, содержащего перечень конструктивов и таблицу электрических соединений;

PC-BACK - создание командного файла для коррекции принципиальной электрической схемы с помощью программы PC-CAPS при наличии перестановок компонентов или их выводов, сделанных с помощью программ PC-PLACE или PC-CARDS (эти возможности перекрываются программой PC-ECO);

PC-ECO - автоматическая коррекция электрической принципиальной схемы по результатам проектирования ПП (back annotation - коррекция "назад") и наоборот (forward annotation - коррекция "вперед");

PC-FORM - составление текстовых файлов отчётов проекта;

PDIF-OUT - преобразование двоичных файлов с расширением .SYM, .SCH, .PRT, .PS и .PCB в текстовые файлы .PDF для последующего редактирования;

PDIF-IN - обратное преобразование отредактированного текстового файла с расширением .PDF в двоичные файлы;

NX-ACAD - преобразование данных о чертеже схемы или ПП (файлы с расширением .PLT) в DXF-формат пакета программ AutoCAD (в состав системы P-CAD не входит);

PC-PRINT - вывод чертежа электрической принципиальной схемы или топологии ПП на принтер;

PC-PLOTS - вывод чертежа электрической принципиальной схемы или топологии ПП на плоттер (графопостроитель);

PC-PHOTO - изготовление фотошаблонов на фотоплоттере;

PC-DRILL - составление файлов координат отверстий ПП для управления сверлильными станками с ЧПУ и вывод их на перфоленту.

Процесс проектирования ПП состоит из нескольких этапов. На каждом из них используются отдельные модули системы P-CAD. В данной работе используються лиш некоторые программные модули: PC-CAPS, PC-CARDS, PC-ROUTE, PC-PRINT. Далее приведенно более полное описание их назначения и краткое описание принципов работы без полного списка команд.

2.2. Графический редактор принципиальных схем PC-CAPS.

2.2.1. Назначение программы.

Программа предназначена для графического ввода и редактирования схем и схемных символов на персональном компьютере и является мощным диалоговым инструментом проектировщика.

Графический редактор принципиальных электрических схем PC-CAPS используется для решения двух задач:

- построения/редактирования УГО компонента принципиальной электрической схемы (создается файл с расширением .SYM);

- построения/редактирования принципиальной электрической схемы аналогового или цифрового устройства (создается файл с расширением .SCH).

Программа входит в систему автоматизированного проектирования больших интегральных схем на персональном компьютере (PCAD).

Программа работает с пользовательской и библиотечной базами данных и выполняет следующие основные функции:

- построение символов;

- построение схем.

Программа состоит из символьного и схемного процессоров. Символьный процессор позволяет пользователю графически создавать оригинальные символы, представляющие логические описания в контурной форме.

Схемный процессор позволяет графически создавать разнообразные схемы из имеющихся символов. Программа поддерживает иерархию проекта, позволяя создавать схемы с иерархией. Таким образом, символ заменяет схему, состоящую в свою очередь из символов более низкого уровня.

Введенная с помощью этой программы информация о созданных схемах запоминается в пользовательской базе данных, откуда извлекаются таблицы связей, необходимые для работы других программ системы РСАD.

2.2.2. Вызов программы PC-CAPS.

Программа вызывается с помощью управляющей оболочки Shell (режим Design Entry Subsystem/Schematic Capture) или непосредственно с помощью командной строки. После вызова программы PC-CAPS (без указания параметров в командной строке) на экране появляется начальное меню программы..

2.2.3. Формат экрана.

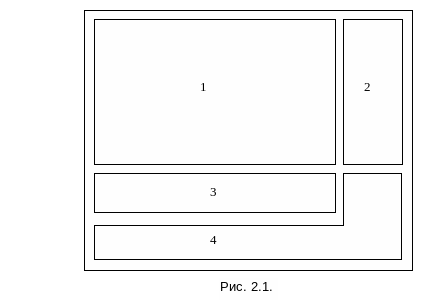

При работе с программой экран дисплея разбивается на несколько зон, как показано на рис.2.1.

1 - главная зона показа; 2 - зона меню команд;
